8 Programmazione: Cicli 256
X
Y
Z
8.8 Cicli speciali

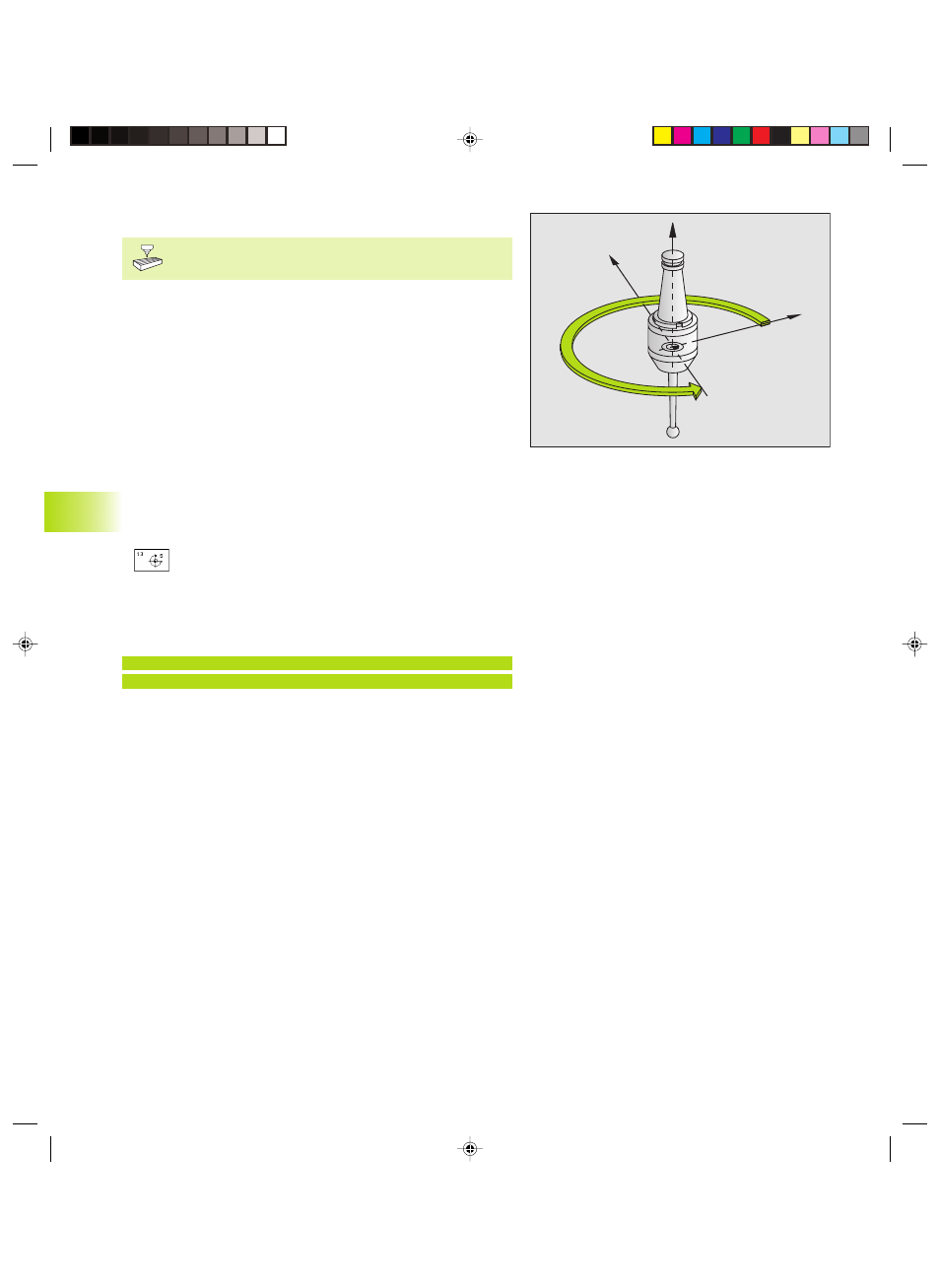

ORIENTAMENTO DEL MANDRINO (Ciclo 13)
La macchina e il TNC devono essere predisposti per il
ciclo 13 dal Costruttore della macchina.
Il TNC può comandare il mandrino principale di una macchina
utensile e ruotarlo in una posizione definita da un angolo.
L’orientamento del mandrino è necessario p.es.
■ per i sistemi di cambio utensile che richiedono una determinata
posizione per il cambio dell'utensile
■ per l’allineamento della finestra di trasmissione e di ricezione del
sistema di tastatura 3D con trasmissione a raggi infrarossi
Attivazione
Il posizionamento sulla posizione angolare definita nel ciclo viene
attivato dal TNC mediante la programmazione della funzione M19 o
M20 (a seconda del modello di macchina)
Programmando M19 o M20 senza previa definizione del ciclo 13, il
TNC posiziona il mandrino su un valore angolare definito
nell’apposito parametro macchina (vedere Manuale della macchina).
ú ANGOLO DI ORIENTAMENTO: inserire l’angolo riferito
all‘asse di riferimento dell’angolo del piano di lavoro
Campo di immissione da 0° a 360°
Risoluzione di inserimento 0,1°
Esempi di blocchi NC
93 CYCL DEF 13.0 ORIENTAMENTO
94 CYCL DEF 13.1 ANGOLO 180
