24

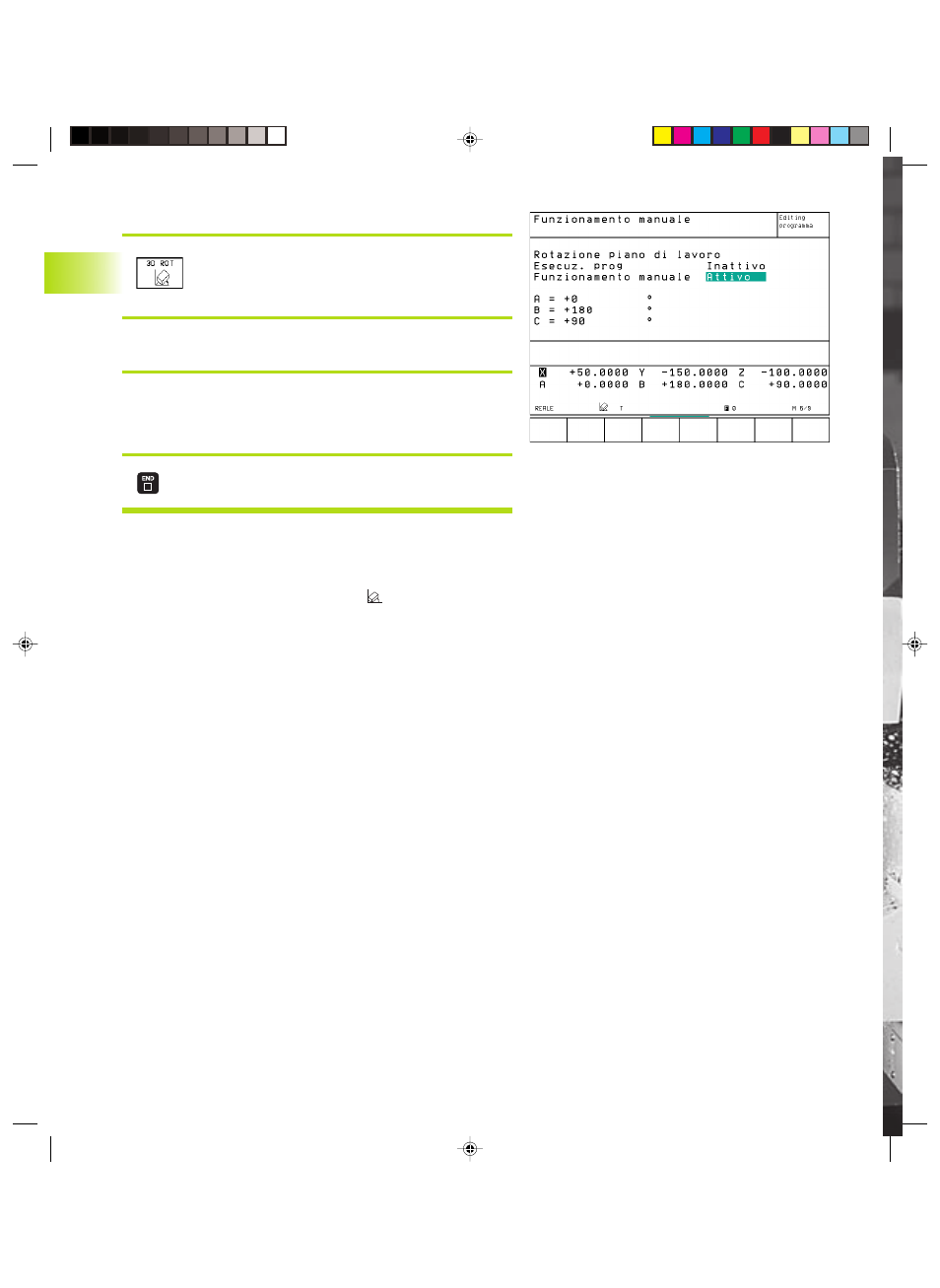

2.5 Rotazione del piano di lavoro
Attivazione della rotazione manuale
Selezionare la rotazione manuale: softkey 3D
ROT. I singoli punti del menu vengono
selezionati con i tasti cursore
<
Inserire l’angolo di rotazione
<
Impostare il modo operativo desiderato nel campo di menu
ROTAZIONE PIANO DI LAVORO su ATTIVO: selezionare il campo
di menu, commutare con il tasto ENT
<
Per concludere l'introduzione: tasto END
Per la disattivazione impostare nel menu ROTAZIONE DEL PIANO DI
LAVORO su INATTIVO i relativi modi operativi.
Quando la funzione ROTAZIONE DEL PIANO DI LAVORO è attiva e il
TNC sta spostando gli assi secondo il piano ruotato, nella
visualizzazione di stato compare il simbolo
Impostando la funzione ROTAZIONE DEL PIANO DI LAVORO per il
modo operativo ESECUZIONE PROGRAMMA su ATTIVO, l’angolo di
rotazione inserito nel menu diventa attivo dal primo blocco del
programma da eseguire. Se nel programma di lavorazione viene
utilizzato il ciclo 19 PIANO DI LAVORO, diventano attivi i valori
angolari definiti nel ciclo (dalla definizione del ciclo). In questo caso
i valori angolari inseriti nel menu verranno soprascritti.
2 Funzionamento manuale e allineamento
