8 Programmazione: Cicli 246

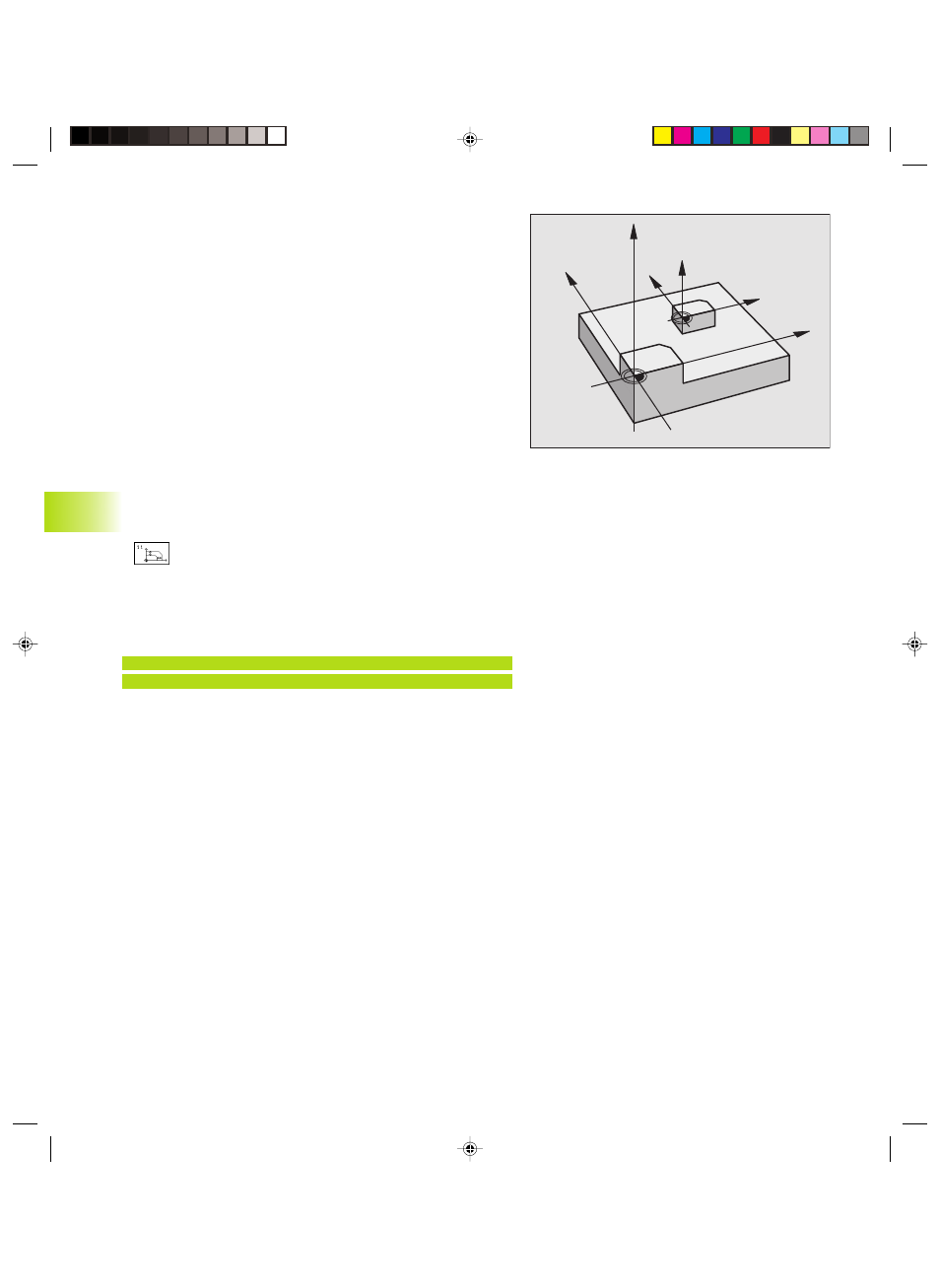

FATTORE DI SCALA (Ciclo 11)
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili.
In questo modo è possibile tenere conto, p.es., di fattori di
restringimento o di sovrametallo.
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo INTRODUZIONE MANUALE
DATI. Il TNC visualizza il fattore di scala attivo nell’indicazione di stato
supplementare.
Il fattore di scala è attivo
■ nel piano di lavoro o contemporaneamente per tutti e tre gli assi
di coordinate (in funzione del parametro macchina 7410)
■ per tutte le quote nei cicli
■ anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile
spostare l’origine su uno spigolo o un angolo del profilo.
ú FATTORE ?: inserire il fattore SCL (ingl.: scaling); il TNC
moltiplica coordinate e raggi con questo fattore SCL
(come descritto in ”Attivazione”)
Ingrandimento: SCL maggiore di 1 fino a 99,999 999
Riduzione: SCL minore di 1 fino a 0,000 001
Esempi di blocchi NC:
83 CYCL DEF 11.0 FATTORE DI SCALA
84 CYCL DEF 11.1 SCL0.99537
Annullamento dello spostamento
Riprogrammare il ciclo FATTORE DI SCALA con fattore 1.
Il fattore di scala può essere inserito anche individualmente per
singoli assi (vedere ciclo 26).
8.7 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
