9 Programmazione: Sottoprogrammi e ripetizione di blocchi di programma 260
9.1 Etic
het
tat
ur
a di sot
topr
ogr
ammi e di r
ipetizioni di blocc
hi di pr
ogr
amma
9.2 Sottoprogrammi
9.1 Sottoprogrammi ed etichettatura di
ripetizioni di blocchi di programma
I passi di lavorazione già programmati possono essere ripetuti
mediante sottoprogrammi o ripetizioni di blocchi di programma.
Label
I sottoprogrammi e le ripetizioni di blocchi di programma iniziano
nel sottoprogramma con l‘istruzione LBL, abbreviazione per la
parola LABEL (ingl. per etichetta, contrassegno).
Ai singoli LABEL viene assegnato un numero tra 1 e 254. I singoli
numeri di LABEL possono essere assegnati una sola volta nel
programma con l‘istruzione LABEL SET.
Se un numero di label viene assegnato più volte il TNC
emette un messaggio d'errore alla conclusione del
blocco LBL SET. Se i programmi sono molto lunghi si può
limitare tramite MP7229 il controllo a un determinato
numero di blocchi.
L’etichetta LABEL 0 (LBL 0) segna la fine di un sottoprogramma e
può quindi essere utilizzato quante volte necessario.
9.2 Sottoprogrammi

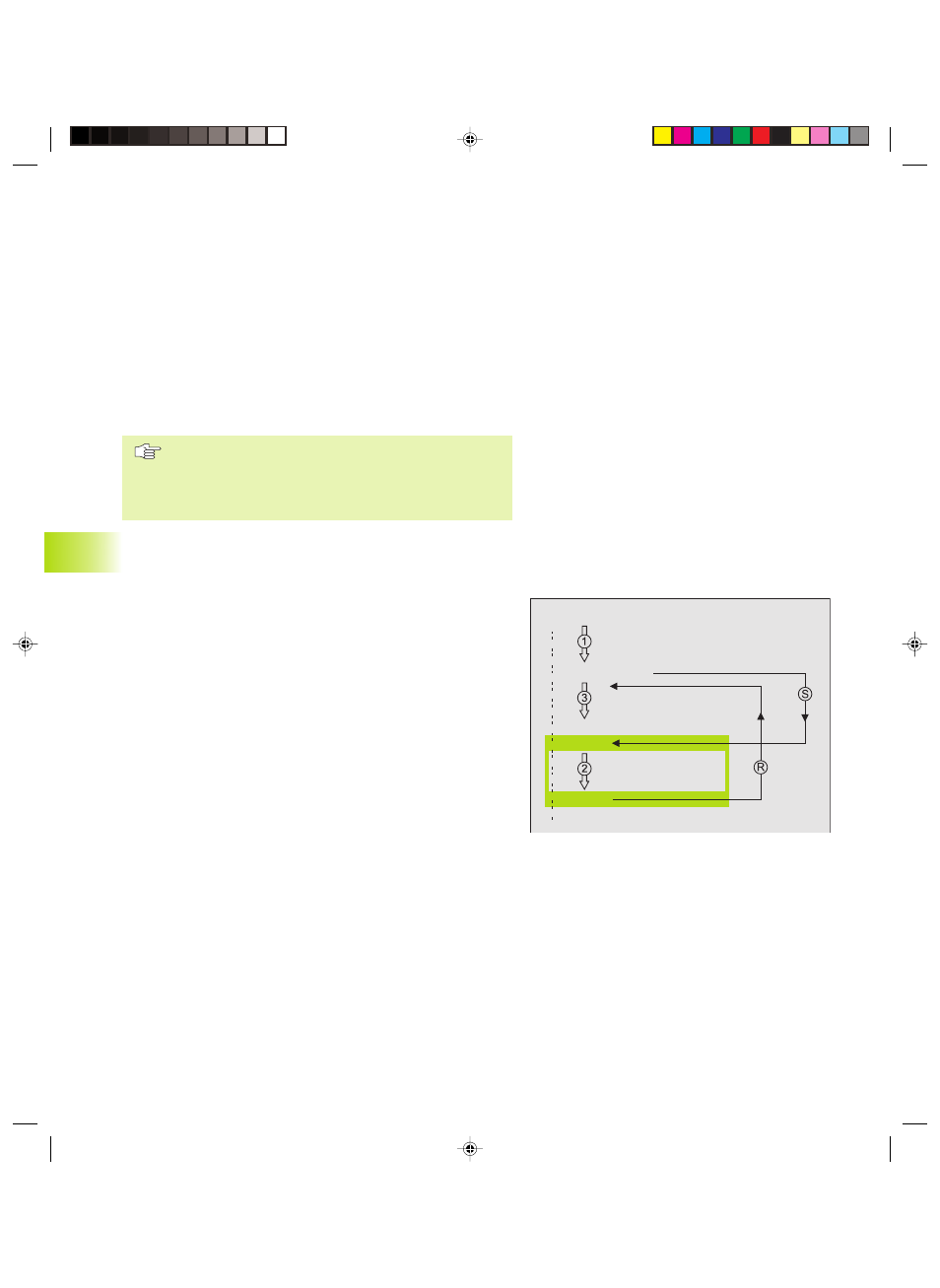

Principio di funzionamento
1 Il TNC esegue il programma di lavorazione fino alla chiamata di un
sottoprogramma con CALL LBL
2 Da questo punto il TNC esegue il sottoprogramma chiamato fino
alla sua fine, programmata con LBL 0
3 Successivamente il TNC continua il programma di lavorazione nel
blocco che segue la chiamata del sottoprogramma CALL LBL
Avvertenze per la programmazione
■ Il programma principale può contenere fino a 254
sottoprogrammi
■ I sottoprogrammi possono essere chiamati in un qualsiasi ordine
di sequenza e quante volte lo si desidera
■ Un sottoprogramma non può richiamare se stesso
■ E‘ consigliabile programmare i sottoprogrammi alla fine del
programma principale (dopo il blocco con M2 o M30)
■ I sottoprogrammi che si trovano nel programma di lavorazione
prima del blocco con M02 o M30 vengono comunque eseguiti
una volta senza essere chiamati
0 BEGIN PGM ...
CALL LBL1
L Z+100 M2
LBL1
LBL0
END PGM ...
