8 Programmazione: Cicli 222

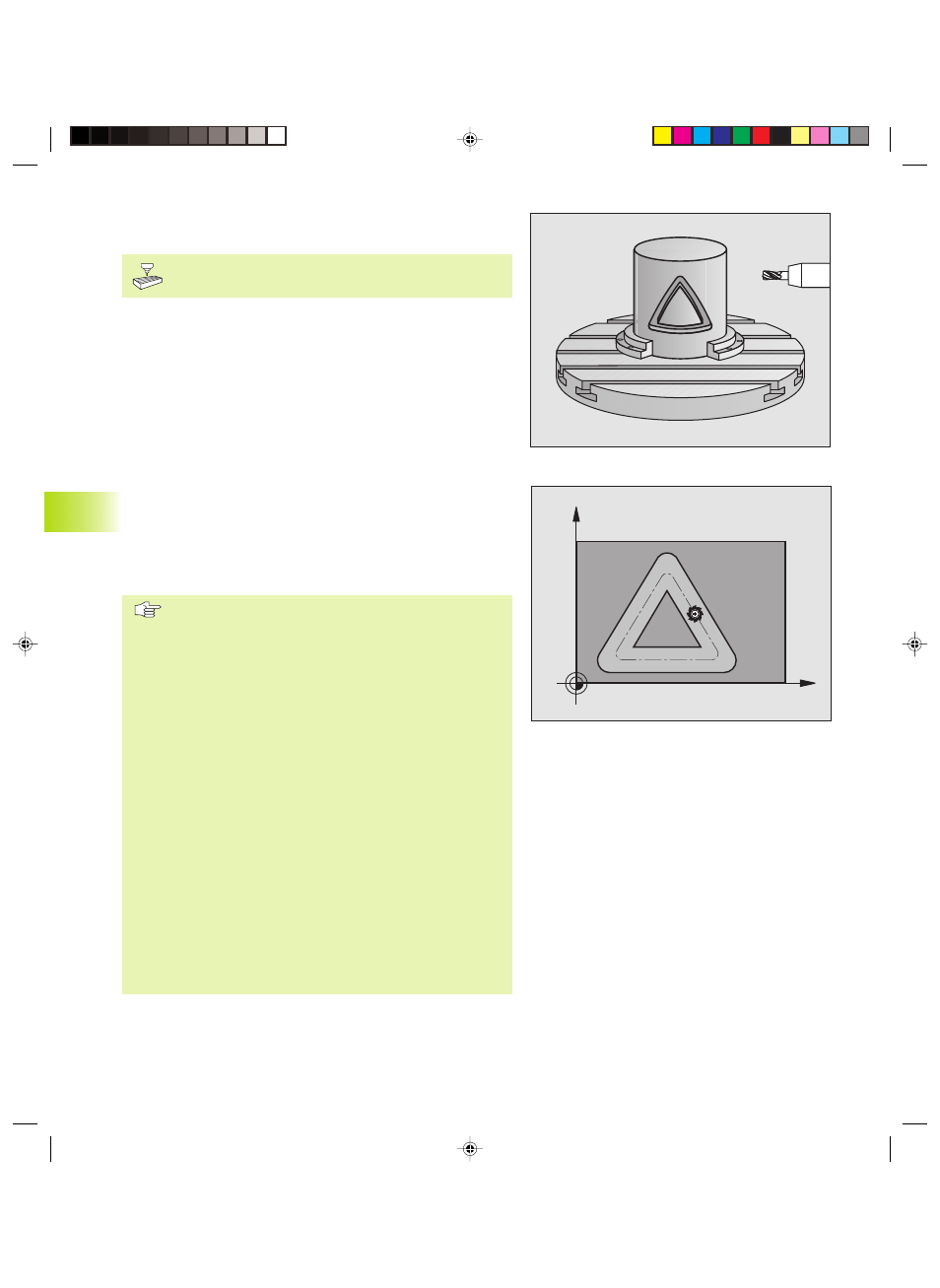

SUPERFICIE CILINDRICA fresatura scanalature
(ciclo 28)
La macchina e il TNC devono essere predisposti dal
Costruttore per l'utilizzo del ciclo 28 superficie cilindrica
Con questo ciclo è possibile trasferire una scanalatura di guida
definita nello sviluppo sulla superficie di un cilindro.
Contrariamente al ciclo 27, in questo ciclo, il TNC pone l'utensile in
modo tale che, con correzione attiva del raggio, le pareti siano
sempre centrali al centro del cilindro. Programmare la traiettoria
centrale del profilo.
1 Il TNC posiziona l'utensile sopra il punto di penetrazione
2 Alla prima PROFONDITA+ DI ACCOSTAMENTO l'utensile fresa il
profilo programmato con AVANZAMENTO DI FRESATURA Q12
lungo la parete della scanalatura; Durante tale operazione viene
considerato il sovrametallo laterale di finitura
3 Alla fine del profilo il TNC trasferisce l'utensile al lato opposto
della scanalatura e torna al punto iniziale di penetrazione
4 I passi da 2 a 3 vengono ripetuti fino al raggiungimento della
PROFONDITA' DI FRESATURA programmata Q1
5 Quindi l'utensile si porta alla distanza di sicurezza
Da osservare:
La memoria per un ciclo SL è limitata. Si possono
programmare p.es. al massimo 128 blocchi di rette.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).
Per diametri fresa inferiori alla metà della larghezza della
scanalatura utilizzare eventualmente per sgrossare il
ciclo 27 con R0
Il cilindro deve essere serrato centralmente sulla tavola
rotante
L’asse del mandrino deve essere sempre perpendicolare
all’asse della tavola rotante. In caso contrario il TNC
emette un messaggio d’errore.
Questo ciclo non può essere eseguito quando il piano di
lavoro è ruotato.
Il TNC verifica se la traiettoria corretta o non corretta
dell'utensile si trova all'interno del campo di
visualizzazione dell'asse di rotazione (definito nel
parametro macchina 810.x). In caso di messaggio di
errore „errore di programmazione profilo“ impostare MP
810.x = 0.
8.5 Cicli SL
C
Z
