12 Funzioni MOD 334
Un secondo parallelepipedo rappresenta il pezzo grezzo, le cui
dimensioni di ingombro () vengono prelevate dal TNC dalla
definizione del grezzo relativa al programma selezionato. Il
parallelepipedo che rappresenta il pezzo grezzo definisce il sistema
di coordinate impostato, la cui origine si trova dentro il il
parallelepipedo stesso. La posizione dello zero macchina all'interno
del parallelepipedo si può visualizzare premendo il softkey
”Visualizzazione origine pezzo” (2° riga di softkey).
L'esatta posizione del grezzo all'interno dello spazio di lavoro di
norma non è essenziale per il test del programma. Tuttavia, se si
eseguono test di programmi contenenti posizionamenti con M91 o
M92, occorre spostare ”graficamente” il grezzo in modo tale che
non si verifichino violazioni del contorno. Utilizzare a tale scopo i
softkey proposti nella tabella a destra.
Inoltre è possibile attivare la verifica del pezzo grezzo nello spazio di
lavoro per la modalità test del programma, per eseguire il test del
programma con l'origine attualmente impostata e le corse utili
attive (vedere tabella a destra, ultimo softkey in basso).
12.8 Rappr
esentazione pezz
o gr
ezz
o nello spazio di la
v
o

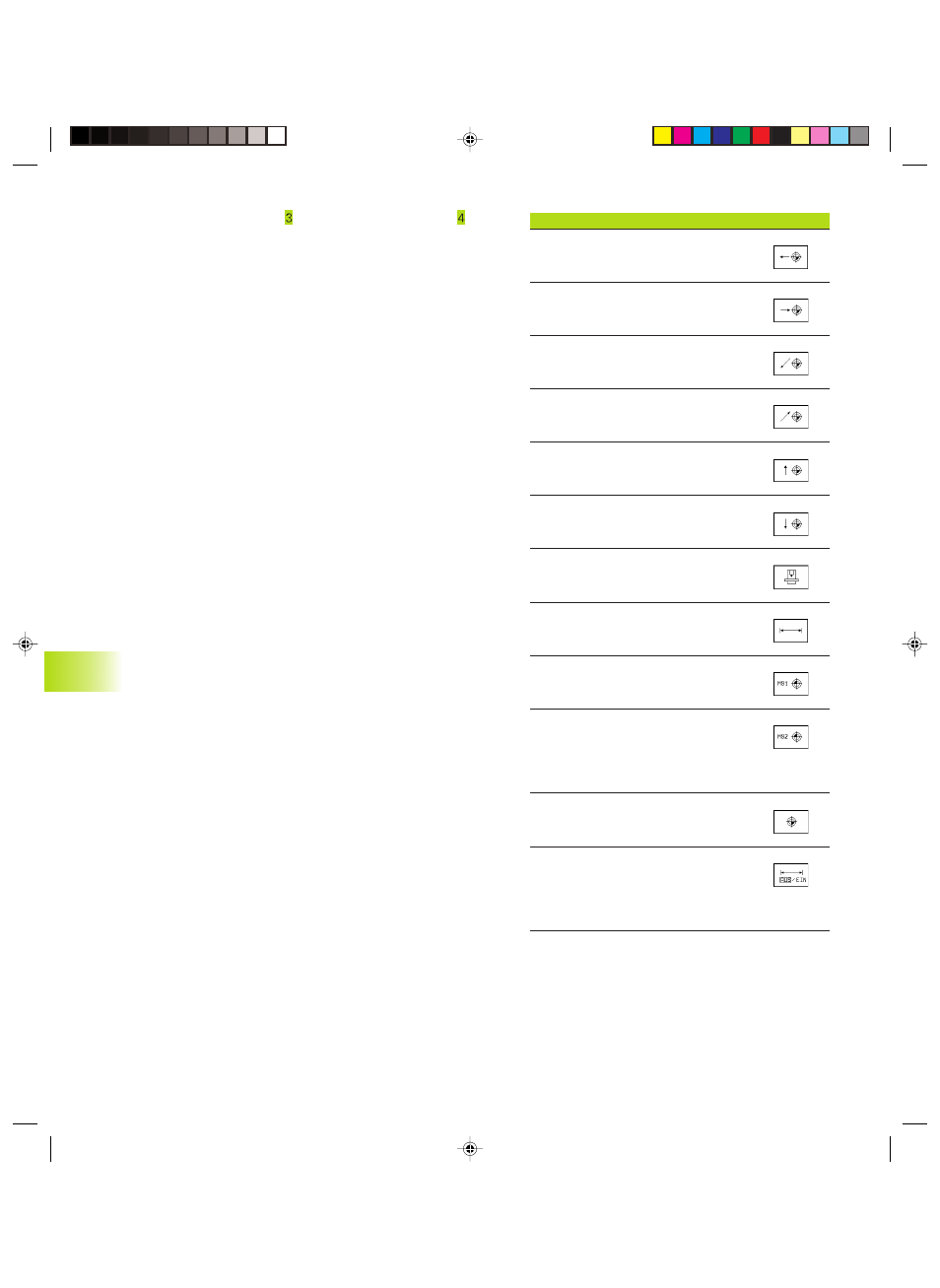

ro Funzione Softkey
Spostamento del pezzo grezzo a sinistra
(grafico)
Spostamento del pezzo grezzo a destra
(grafico)
Spostamento del pezzo grezzo in avanti
(grafico)
Spostamento del pezzo grezzo indietro
(grafico)
Spostamento del pezzo grezzo in alto
(grafico)
Spostamento del pezzo grezzo in basso
(grafico)
Visualizzazione del pezzo grezzo riferito
all’origine impostata
Visualizzazione della corsa totale
riferita al pezzo grezzo rappresentato
Visualizzazione dell'origine macchina
nello spazio di lavoro
Visualizzazione nello spazio di lavoro
di posizioni definite dal Costruttore della
macchina (ad es. il punto di scambio
dell'utensile)
Visualizzazione dell`origine
del pezzo nello spazio di lavoro
Inserimento (ON)/disinseri
mento (OFF) del controllo
dello spazio di lavoro durante il
Test del programma
