237 HEIDENHAIN TNC 426, TNC 430
Da osservare:
Il TNC posiziona l’utensile sul punto di partenza
partendo dalla posizione attuale con un movimento
lineare 3D. L’utensile deve essere preposizionato in
modo tale da escludere qualsiasi collisione con il pezzo o
i dispositivi di serraggio.
Il TNC sposta l’utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0
Utilizzare eventualmente una fresa con tagliente frontale
a taglio centrale (DIN 844).
ú PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3º ASSE Q227 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse mandrino
ú 2. PUNTO 1º ASSE Q228 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
principale del piano di lavoro
ú 2. PUNTO 2º ASSE Q229 (assoluto): coordinata del
punto finale della superficie da spianare nell‘asse
secondario del piano di lavoro
ú 2. PUNTO 3º ASSE Q230 (assoluto): coordinata del
punto finale della superficie da spianare nell’asse del
mandrino
ú 3º PUNT0 1º ASSE Q231 (assoluto): coordinata del
punto nell'asse principale del piano di lavoro
ú 3º PUNT0 2º ASSE Q232 (assoluto): coordinata del
punto nell'asse secondario del piano di lavoro
ú 3º PUNTO 3º ASSE Q233 (assoluto): coordinata del
punto
nell'asse del mandrino
ú 4º PUNT0 1º ASSE Q234 (assoluto): coordinata del
punto
nell'asse principale del piano di lavoro
ú 4º PUNT0 2º ASSE Q235 (assoluto): coordinata del
punto nell'asse secondario del piano di lavoro
ú 4º PUNTO 3º ASSE Q236 (assoluto): coordinata del
punto
nell'asse del mandrino
ú NUMERO DEI TAGLI Q240: numero linee di cui il
TNC deve spostare l'utensile tra i punti - e tra i
punti -
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min. Il TNC esegue il primo taglio a velocità dimezzata
rispetto a quella programmata

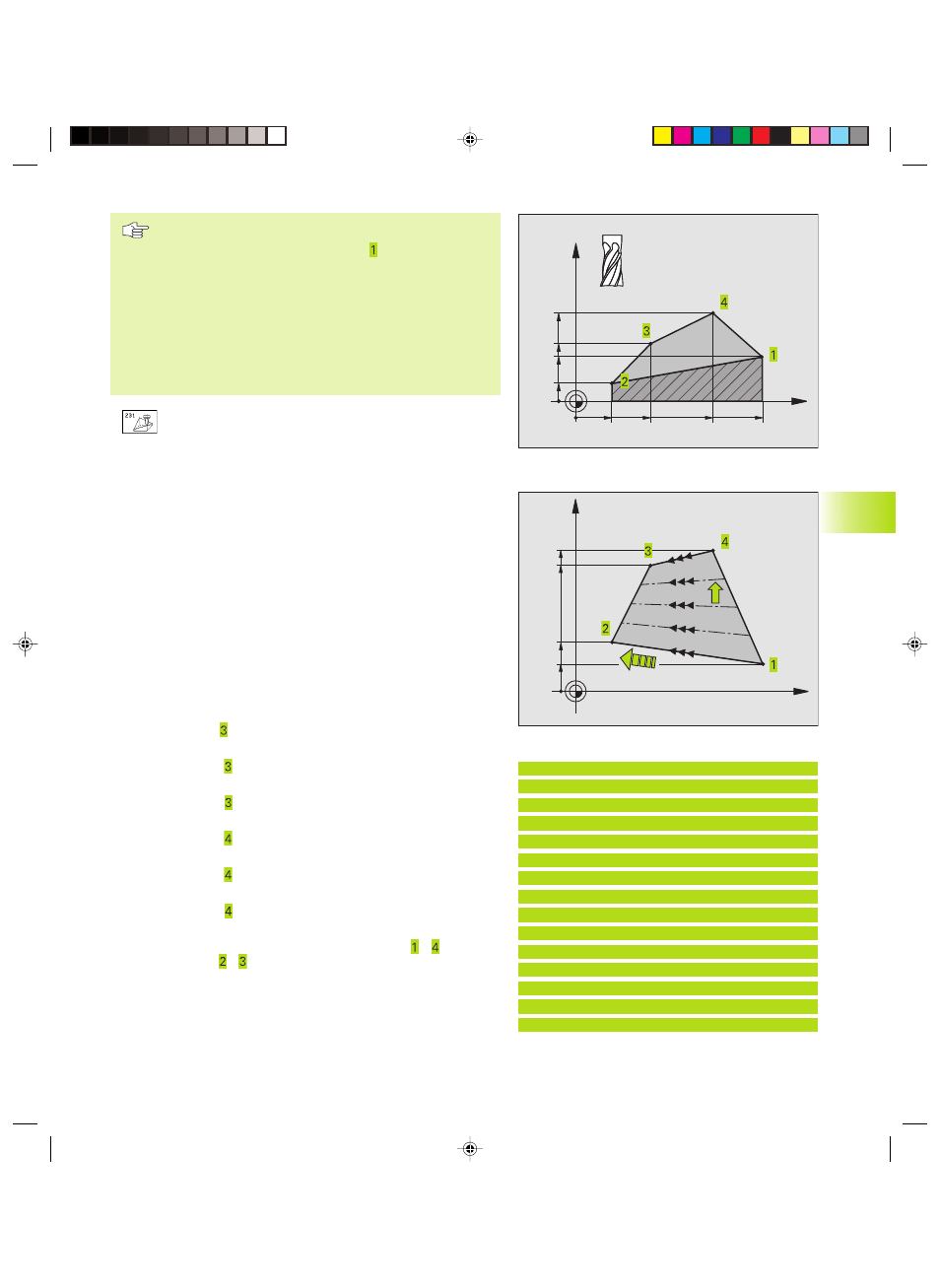

8.6 Cicli di spianatura
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
Esempi di blocchi NC:
72 CYCL DEF 231 SUPERFICIE REGOLARE
Q225=+0 ;PUNTO PARTENZA 1º ASSE
Q226=+5 ;PUNTO PARTENZA 2º ASSE
Q227=-2 ;PUNTO PARTENZA 3º ASSE
Q228=+100 ;2º PUNTO 1º ASSE
Q229=+15 ;2º PUNTO 2º ASSE
Q230=+5 ;2º PUNTO 3º ASSE
Q231=+15 ;3º PUNTO 1º ASSE
Q232=+125 3º PUNTO 2º ASSE
Q233=+25 ;3º PUNTO 3º ASSE
Q234=+85 ;4° PUNTO 1° ASSE
Q235=+95 ;4° PUNTO 2° ASSE
Q236=+35 ;4° PUNTO 3° ASSE
Q240=40 ;NUMERO PASSATE
Q207=500 ;AVANZAMENTO FRESATURA
