126 6 Programmazione: Programmazione profili
6.5 T
raiet
to
rie – Coor
dinat
e polar
i

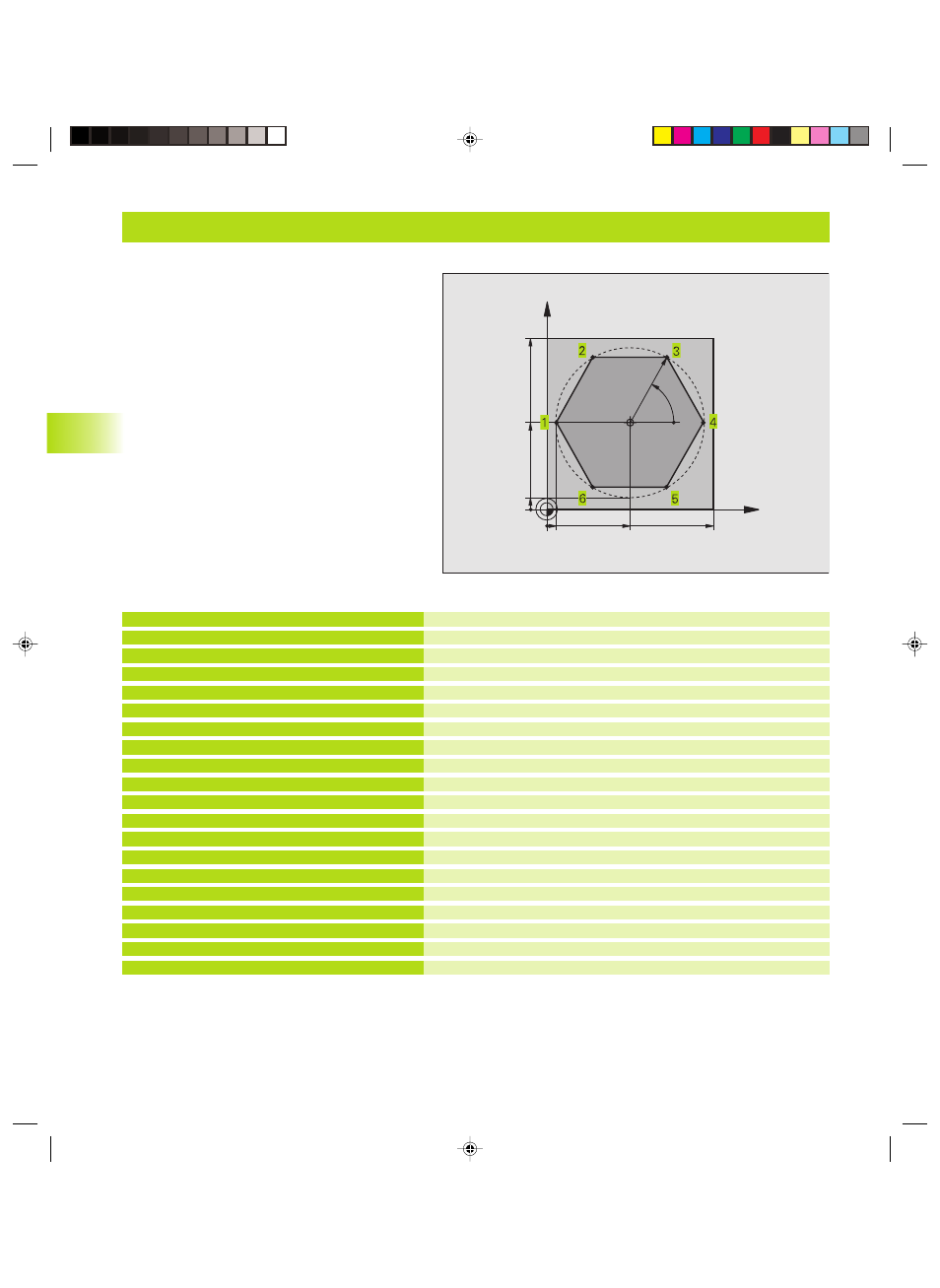

Esempio: Traiettoria lineare con coordinate polari
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Definizione dell’origine per le coordinate polari
Disimpegno utensile
Preposizionamento dell’utensile
Posizionamento alla profondità di lavorazione
Avvicinamento su un cerchio con raccordo tangenziale
al punto 1 del profilo
Posizionamento sul punto 2
Posizionamento sul punto 3
Posizionamento sul punto 4
Posizionamento sul punto 5
Posizionamento sul punto 6
Posizionamento sul punto 1
Distacco dal profilo su un cerchio con raccordo tangenziale
Disimpegno dell’utensile, fine del programma
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5
4 TOOL CALL 1 Z S4000
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 LP PR+60 PA+180 R0 F MAX
8 L Z-5 R0 F1000 M3
9 APPR PLCT PR+45 PA+180 R5 RL F250
10 LP PA+120
11 LP PA+60
12 LP PA+0
13 LP PA-60
14 LP PA-120
15 LP PA+180
16 DEP PLCT PR+60 PA+180 R5 F1000
17 L Z+250 R0 F MAX M2
18 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
