7 Programmazione: Funzioni ausiliarie 150
X
Y
S S
X
Y
11 12
10
7.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e

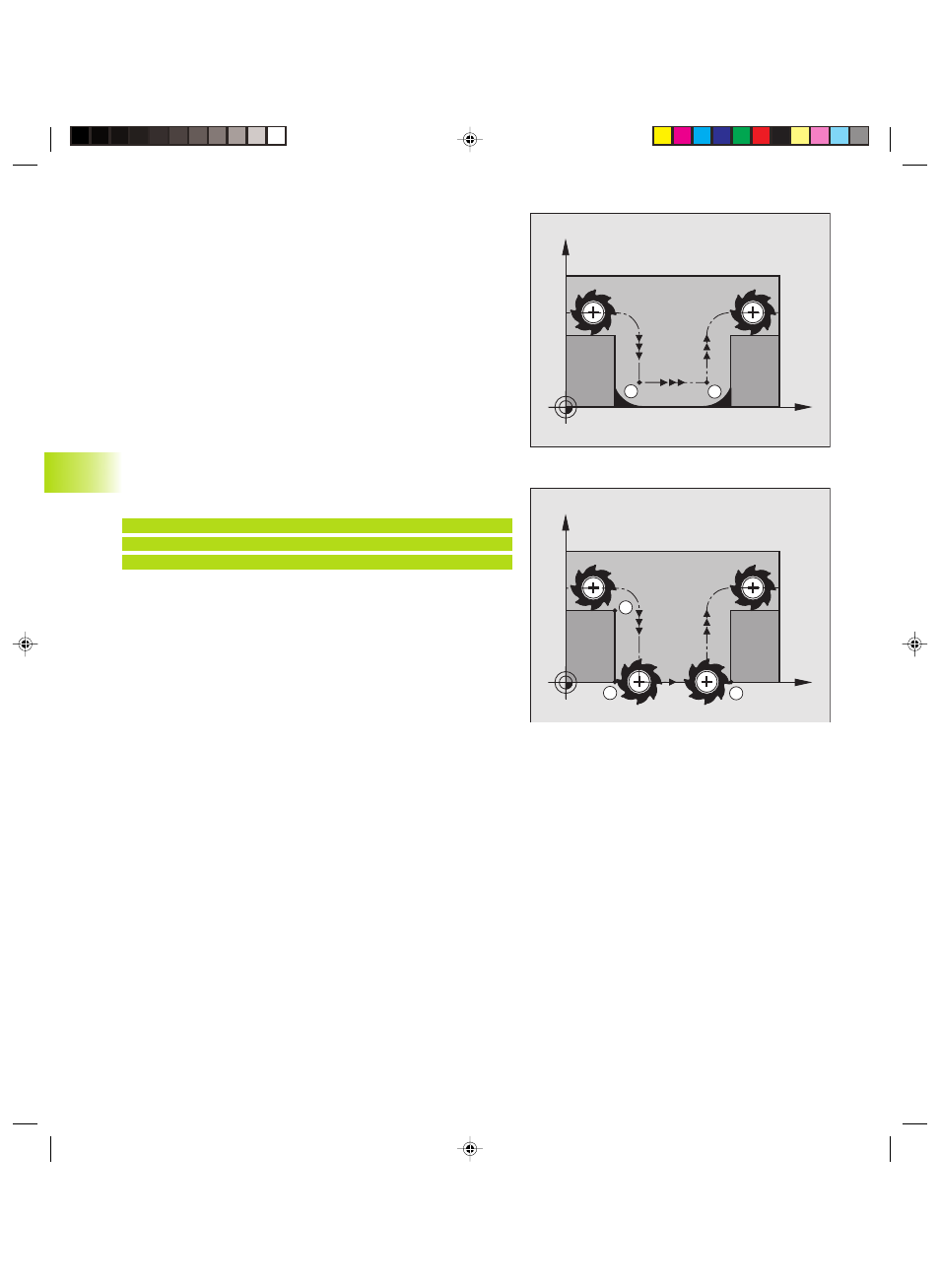

Lavorazione completa di spigoli aperti: M98
Comportamento standard
Negli angoli interni il TNC calcola l’intersezione delle traiettorie della
fresa, portando l’utensile da questo punto nella direzione nuova.
Quando il profilo sugli angoli è aperto, questo comportamento
implica una lavorazione incompleta. Vedere figura in alto a destra.
Comportamento con M98
Con la funzione ausiliaria M98 il TNC fa avanzare l’utensile finché
ogni punto del profilo risulti effettivamente lavorato. Vedere figura in
basso a destra.
Attivazione
M98 è attiva solo nei blocchi di programma nei quali viene
programmata.
M98 diventa attiva alla fine del blocco.
Esempi di blocchi NC
Passaggio progressivo della fresa dai punti del profilo 10, 11 e 12:
10 L X ... Y... RL F
11 L X... IY... M98
12 L IX+ ...
