HEIDENHAIN TNC 426, TNC 430 303

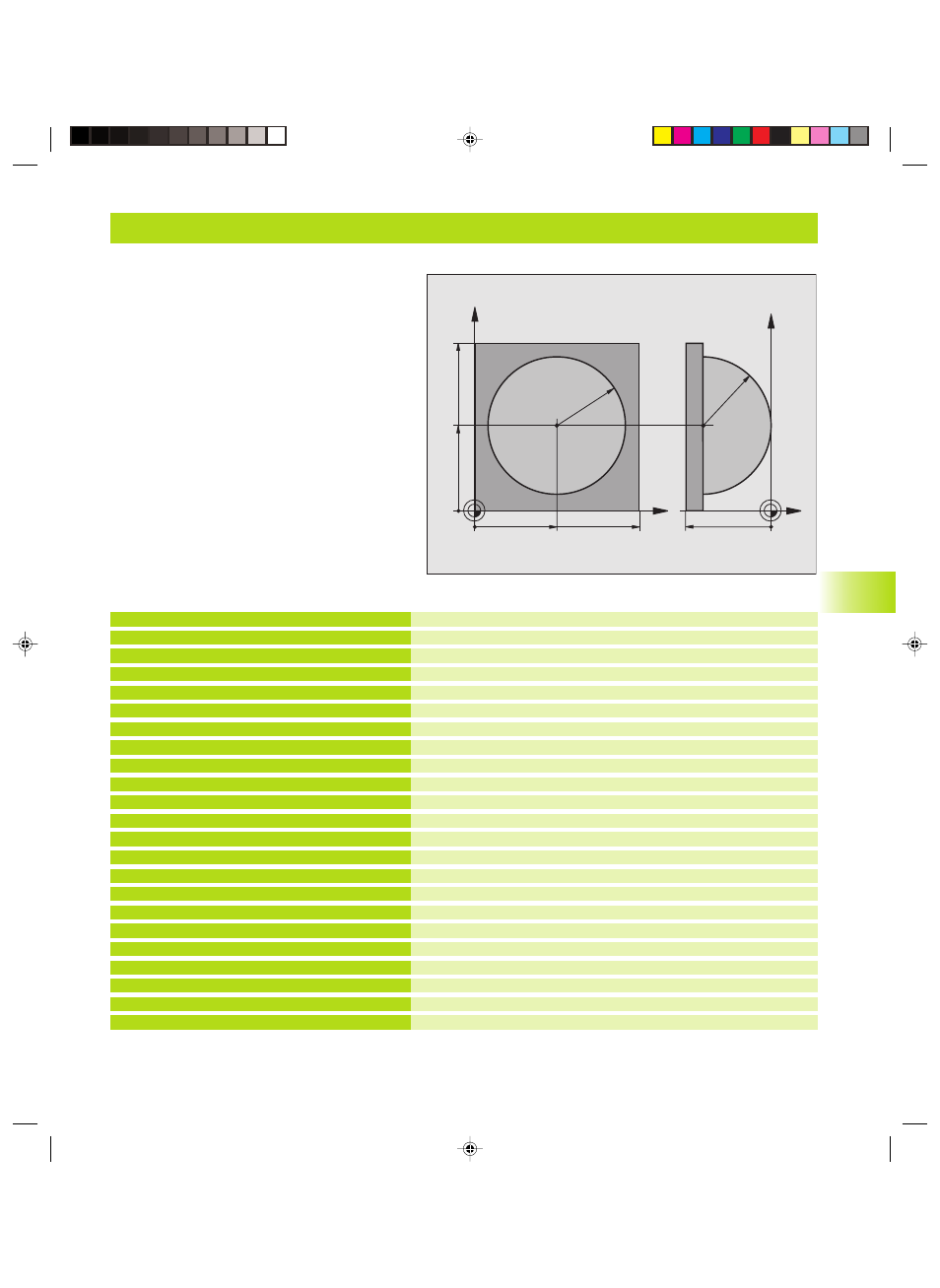

Esempio: Sfera convessa con fresa a candela Esempio: Sfera convessa con fresa a candela
Centro asse X
Centro asse Y
Angolo di partenza solido (piano Z/X)
Angolo finale solido (piano Z/X)
Passo angolare nello spazio
Raggio della sfera
Angolo di partenza rotazione nel piano X/Y
Angolo finale rotazione nel piano X/Y
Passo angolare nel piano X/Y per la sgrossatura
Sovradimensione raggio sfera per la sgrossatura
Distanza di sicurezza per preposizionamento nell‘asse mandrino
AVANZAMENTO FRESATURA
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Chiamata della lavorazione
Azzeramento della sovradimensione
Passo angolare nel piano X/Y per la finitura
Chiamata della lavorazione
Disimpegno dell’utensile, fine del programma
0 BEGIN PGM SFERA MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +50
3 FN 0: Q4 = +90
4 FN 0: Q5 = +0
5 FN 0: Q14 = +5
6 FN 0: Q6 = +45
7 FN 0: Q8 = +0
8 FN 0: Q9 = +360
9 FN 0: Q18 = +10
10 FN 0: Q10 = +5
11 FN 0: Q11 = +2
12 FN 0: Q12 = +350
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+7,5
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 F MAX
18 CALL LBL 10
19 FN 0: Q10 = +0
20 FN 0: Q18 = +5
21 CALL LBL 10
22 L Z+100 R0 F MAX M2
Esecuzione del programma
■ Il programma funziona solo con una fresa a
candela
■ Il profilo della sfera viene programmato con tante
piccole rette (Piano Z/X, definibili mediante Q14).
Quanto più piccoli sono i passi angolari, tanto più
liscio risulterà il profilo
■ Il numero dei tagli di profilo viene determinato
mediante il passo angolare nel piano (mediante
Q18)
■ La sfera verrà lavorata con taglio 3D dal basso
verso l’alto
■ Il raggio dell’utensile viene corretto
automaticamente
X
Y
50 100
100
Z
Y
-50
R45
50
R45
1
0.1
1 Esempi di pr
ogr
ammazione
