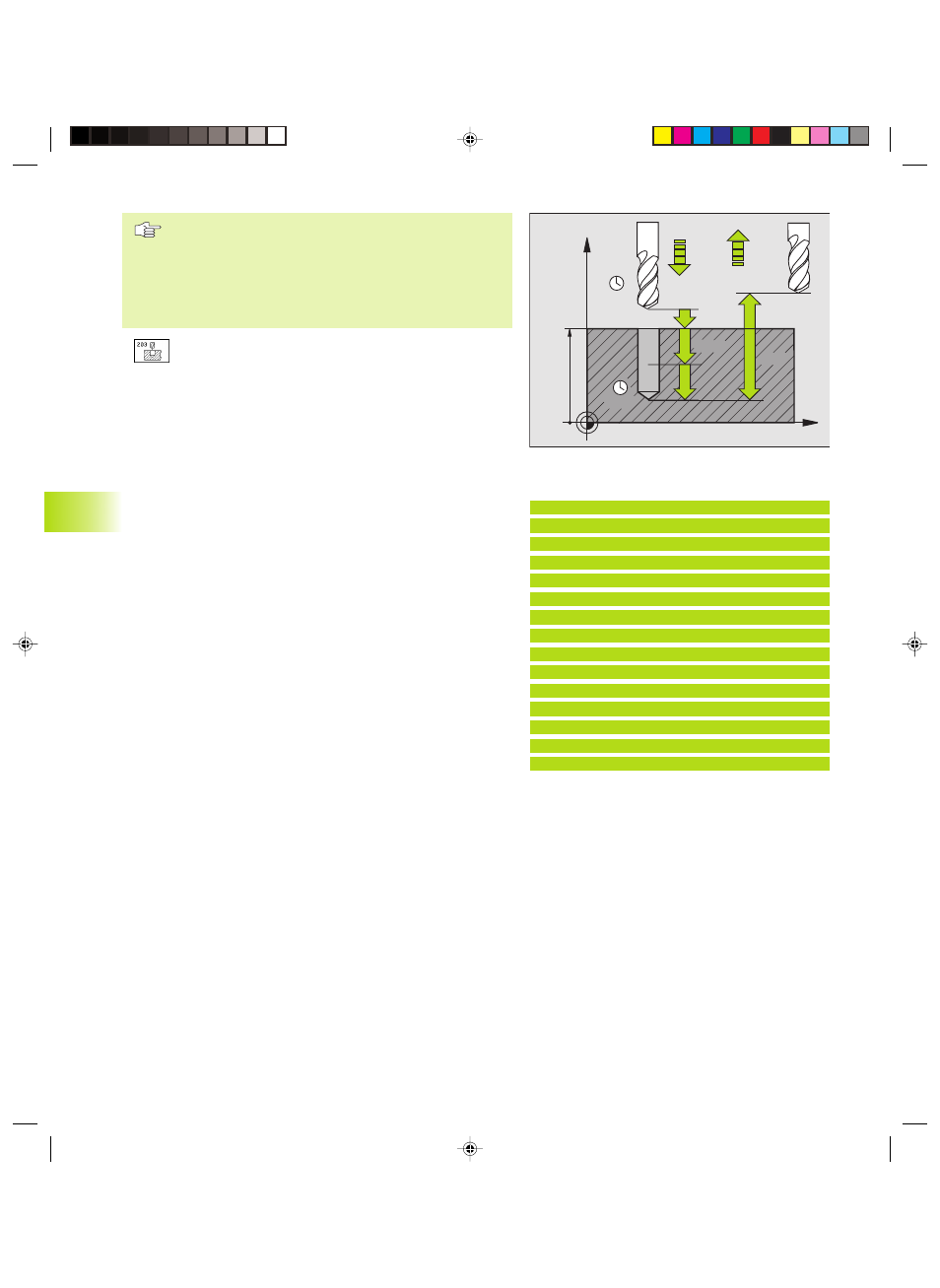

8 Programmazione: Cicli 170
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro di ciclo ”Profondità” determina la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile. Il
TNC si porta in un unico passo fino alla PROFONDITA’
quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA’
sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile sosta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú VALORE DA TOGLIERE Q212 (incrementale): valore di
cui il TNC riduce la PROFONDITA’ DI ACCOSTAMENTO
dopo ogni accostamento
ú NUM. ROTTURE TRUCIOLO PRIMA INVERSIONE
Q213: numero delle rotture del truciolo prima che il
TNC ritiri l’utensile dal foro per lo scarico dei trucioli.
Per le rotture truciolo, il TNC riporta indietro l'utensile
di volta in volta del valore di ritorno Q256
ú PROFONDITA’ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l’ AVANZAMENTO al valore
impostato nel Q205
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.2 Cicli di foratura
Esempi di blocchi NC:
10 CYCL DEF 203 FORATURA UNIVERSALE
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q213=3 ;ROTTURE TRUCIOLO
Q205=3 ;PROF. MIN. ACCOSTAMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q208=500 ;INVERS. AVANZAMENTO
Q256=0.2 ;INV. CON ROTTURA
TRUCIOLO
ú Inversione avanzamento Q208:
velocità di spostamento dell'utensile
durante l'estrazione dal foro in mm/
min. Programmando Q208=0, il TNC si
muove con un avanzamento Q206.
ú INVERSIONE NELLA ROTTURA
TRUCIOLO Q256 (incrementale):
valore della corsa di ritorno dell'ut.
nella rottura trucioli
