167 HEIDENHAIN TNC 426, TNC 430
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro

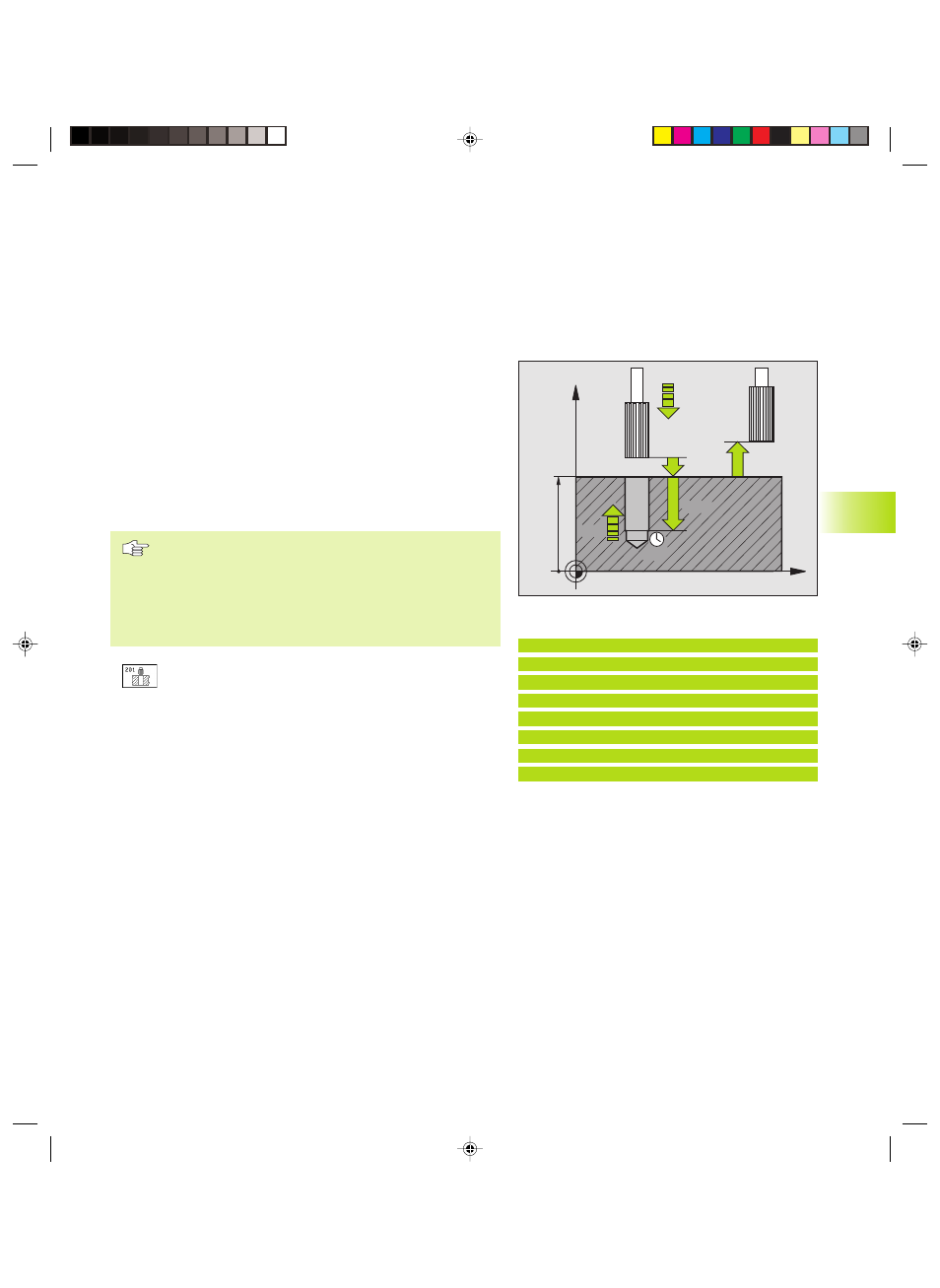

ALESATURA (Ciclo 201)
1 Il TNC posiziona l'utensile nell'asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L‘utensile alesa con l‘ AVANZAMENTO F fino alla PROFONDITA‘
programmata
3 Se programmata, l‘utensile esegue una sosta sul fondo del foro
4 Successivamente il TNC ritrae l‘utensile con AVANZAMENTO F
alla DISTANZA DI SICUREZZA e da lì, se programmato, con FMAX
alla 2ª DISTANZA DI SICUREZZA
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro
ú AVANZAMENTO IN PROFONDITA‘ Q206: Velocità di
spostamento dell‘utensile durante l‘alesatura in mm/
min
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
ú INVERSIONE DI AVANZAMENTO RITORNO Q208:
Velocità dell‘utensile durante l‘estrazione dal foro in
mm/min. Impostando Q208 = 0, vale AVANZAMENTO
ALESATURA
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2 Cicli di foratura
Esempi di blocchi NC:
8 CYCL DEF 201 ALESATURA
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q206=150 ;AVANZ. INCREMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q208=500 ;INVERS. AVANZAMENTO
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
