197 HEIDENHAIN TNC 426, TNC 430
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la penetrazione
ú LUNGHEZZA 1º LATO : lunghezza della scanalatura;
definire la 1ª direzione di taglio mediante il segno.
ú LUNGHEZZA 2º LATO : larghezza della scanalatura
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro

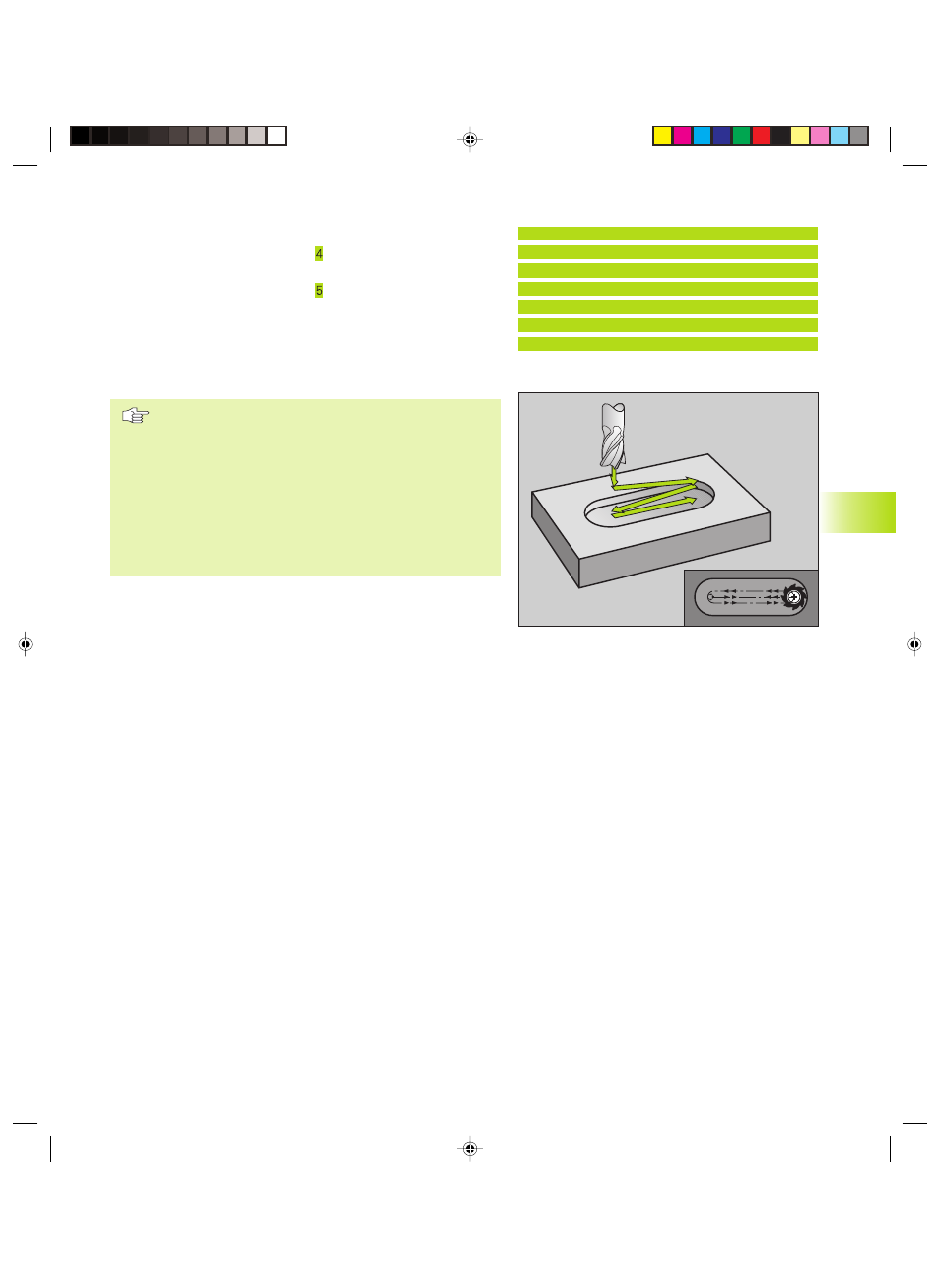

SCANALATURA (asola) con penetrazione con
pendolamento (Ciclo 210)
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa deve inoltre essere inferiore alla
metà della lunghezza della scanalatura, altrimenti il TNC
non può far penetrare l’utensile con un movimento
alternato.
Sgrossatura
1 Il TNC posiziona in rapido l’utensile nell’asse del mandrino alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro del
cerchio sinistro; da qui il TNC posiziona l’utensile alla DISTANZA
DI SICUREZZA sopra la superficie del pezzo
2 L’utensile si porta con la velocità di AVANZAMENTO DI
FRESATURA sulla superficie del pezzo; da qui la fresa si porta in
direzione longitudinale della scanalatura - penetrando
obliquamente nel materiale - al centro del cerchio destro
3 Successivamente l’utensile si riporta, di nuovo penetrando
obliquamente, fino al centro del cerchio sinistro; questi passi si
ripetono fino al raggiungimento della PROFONDITA‘ DI
FRESATURA programmata
4 Alla PROFONDITA’ DI FRESATURA il TNC sposta l’utensile,
eseguendo una fresatura a spianare, all’altra estremità della
scanalatura e quindi di nuovo al centro della stessa
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile
tangenzialmente al profilo finito; quindi il TNC esegue la fresatura
concorde del profilo (con M3), se programmato anche con più
passate
6 Alla fine del profilo l’utensile si stacca tangenzialmente e ritorna
al centro della scanalatura
7 Successivamente l’utensile si porta in rapido FMAX alla
DISTANZA DI SICUREZZA e, se programmata, alla 2ª DISTANZA DI
SICUREZZA
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e
Esempi di blocchi NC:
44 CYCL DEF 3.0 FRESATURA SCANALATURE
45 CYCL DEF 3.1 DIST. 2
46 CYCL DEF 3.2 PROF. -20
47 CYCL DEF 3.3 INCR. 5 F100
48 CYCL DEF 3.4 X+80
49 CYCL DEF 3.5 Y12
50 CYCL DEF 3.6 F275
