80 3 Cicli di tastatura per il controllo automatico dei pezzi
3.2 Impostazione aut
o
matica delle or
igini

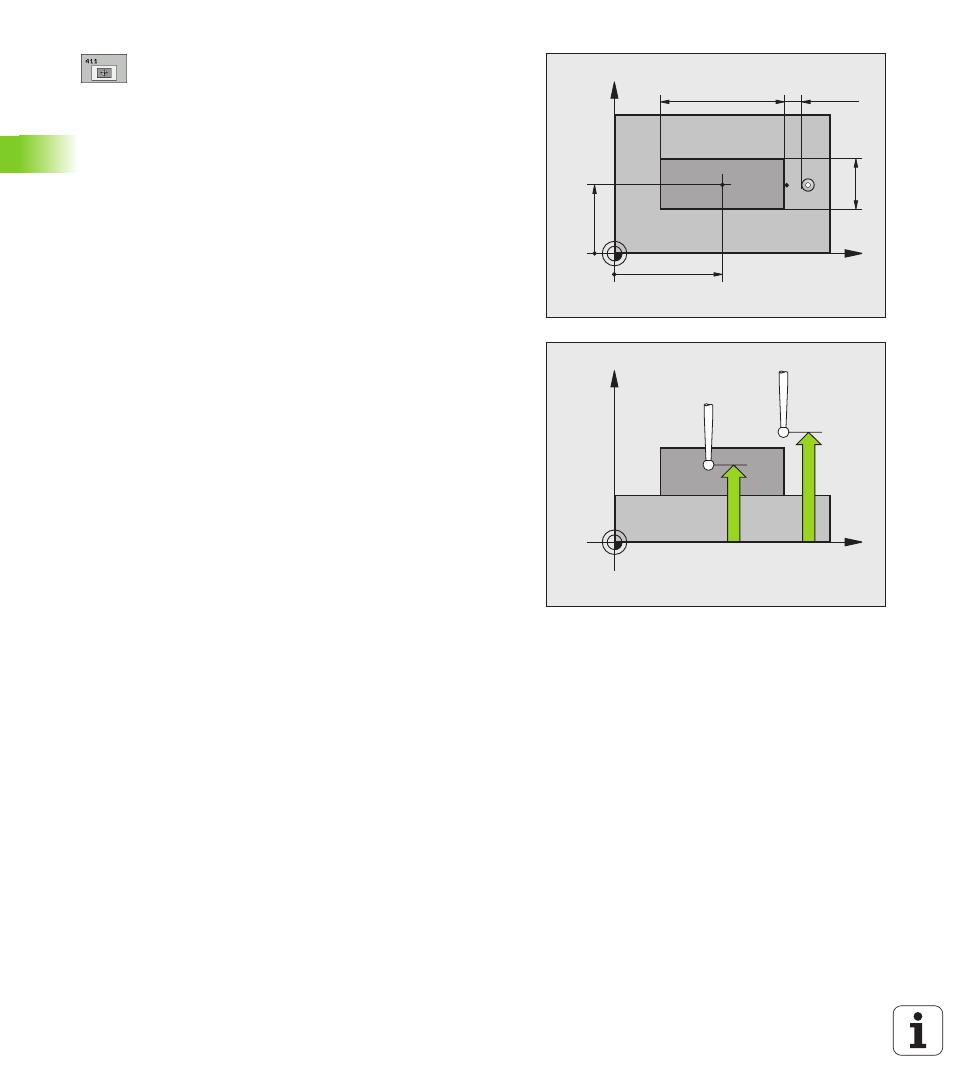

 CENTRO 1º ASSE Q321 (assoluto): centro dell'isola
nell'asse principale nel piano di lavoro
 CENTRO 2º ASSE Q322 (assoluto): centro dell'isola
nell'asse secondario nel piano di lavoro
 LUNGHEZZA 1º LATO Q323 (incrementale): lunghezza
dell'isola parallela all'asse principale del piano di
lavoro
 LUNGHEZZA 2º LATO Q324 (incrementale): lunghezza
dell'isola parallela all'asse secondario del piano di
lavoro
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
 NR. ORIGINE NELLA TABELLA Q305: indicare il numero
della tabella origini/tabella Preset nella quale il TNC
deve memorizzare le coordinate del centro dell'isola.
Programmando Q305=0, il TNC imposta l'origine
automaticamente al centro dell'isola
 NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell'asse principale sulla quale il
TNC deve impostare il centro dell'isola rilevato.
Impostazione di base = 0
 NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell'asse secondario sulla quale
il TNC deve impostare il centro dell'isola rilevato.
Impostazione di base = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
