Cicli di tastatura nei modi operativi MANUALE e
VOLANTINO ELETTRONICO
Il TNC mette a disposizione nei modi operativi MANUALE e
VOLANTINO ELETTRONICO dei cicli di tastatura che consentono:
„ la calibrazione del sistema di tastatura
„ la compensazione di posizioni oblique del pezzo
„ Determinazione dell'origine
Gestione automatica dei Cicli di Tastatura
Oltre ai cicli di tastatura gestiti nei modi operativi MANUALE e
VOLANTINO ELETTRONICO, il TNC mette a disposizione numerosi
cicli per le più svariate possibilità d'impiego del tastatore in modo
automatico:
„ Calibrazione del sistema di tastatura digitale (Capitolo 3)
„ Compensazione di posizioni oblique del pezzo (Capitolo 3)
„ Impostazione delle origini (Capitolo 3)
„ Controllo automatico del pezzo (Capitolo 3)
„ Misurazione automatica dell'utensile (Capitolo 4)
L'impiego del sistema di tastatura viene programmato nel modo
operativo MEMORIZZAZIONE/EDITING PROGRAMMA con il tasto
TOUCH PROBE. Utilizzare per i Cicli di Tastatura numeri superiori a
400, così come per i più recenti cicli di lavorazione, e utilizzare variabili
Q quali parametri di trasmissione. I parametri che vengono utilizzati dal
TNC in diversi cicli con la stessa funzione, hanno sempre lo stesso
numero: p. es. Q260 è sempre la distanza di sicurezza, Q261 è l'altezza
di misura, ecc.

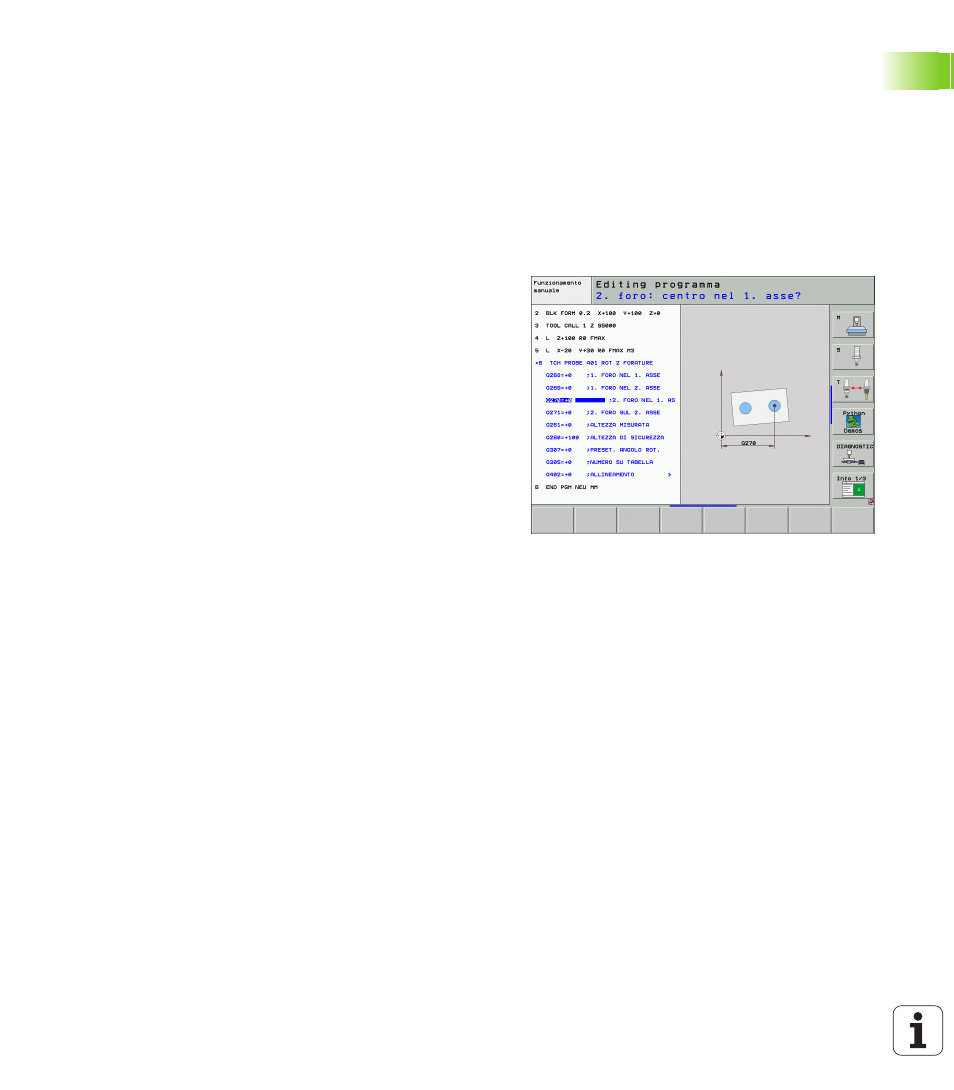

Per agevolare la programmazione, il TNC visualizza un'immagine
ausiliaria durante la definizione del ciclo. In questa immagine ausiliaria
il parametro da introdurre è visualizzato con un'immagine univoca
(vedere fig. a destra).
