3.3 Misurazione automatica dei
pezzi
Panoramica
Il TNC mette a disposizione 12 cicli per la misurazione automatica dei
pezzi:

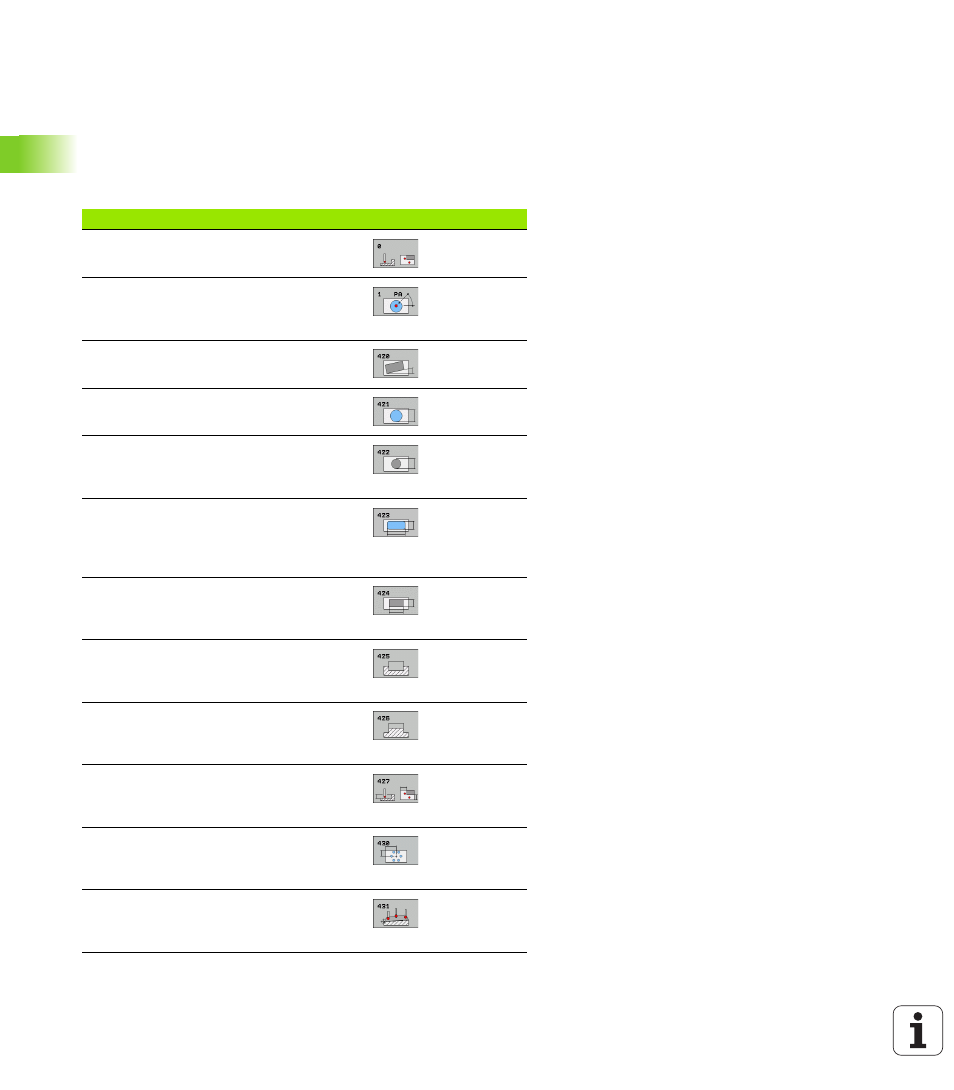

Ciclo Softkey Pagina
0 PIANO DI RIF. Misurazione di una
coordinata in un asse qualsiasi Pag. 113
1 PIANO DI RIF. IN COORD. POLARI
Misurazione di un punto, direzione di
tastatura tramite angolo Pag. 114
420 MISURAZIONE ANGOLO
Misurazione angoli nel piano di lavoro Pag. 115
421 MISURAZIONE FORI Misurazione
posizione e diametro di fori Pag. 117
422 MISURAZIONE CERCHIO ESTERNO
Misurazione posizione e diametro di
un'isola circolare Pag. 120
423 MISURAZIONE RETTANGOLO
INTERNO Misurazione posizione,
lunghezza e larghezza di tasche
rettangolari Pag. 123
424 MISURAZIONE RETTANGOLO
ESTERNO Misurazione posizione,
lunghezza e larghezza di isole rettangolari Pag. 126
425 MISURAZIONE LARGHEZZA
INTERNA (2º livello softkey) Misurazione
interna larghezza scanalatura Pag. 129
426 MISURAZIONE ESTERNA ISOLA (2º
livello softkey) Misurazione esterna di
isola Pag. 131
427 MISURAZIONE COORDINATA (2º
livello softkey) Misurazione coordinata
qualsiasi in un asse qualsiasi Pag. 133
430 MISURAZIONE CERCHIO DI FORI
(2º livello softkey) Misurazione posizione
e diametro di cerchi di fori Pag. 136
431 MISURAZIONE PIANO (2º livello
softkey) Misurazione angolo asse A e B di
un piano Pag. 139
