3.1 Rilev
a
ment
o aut
o
matico di posizioni oblique del pezz

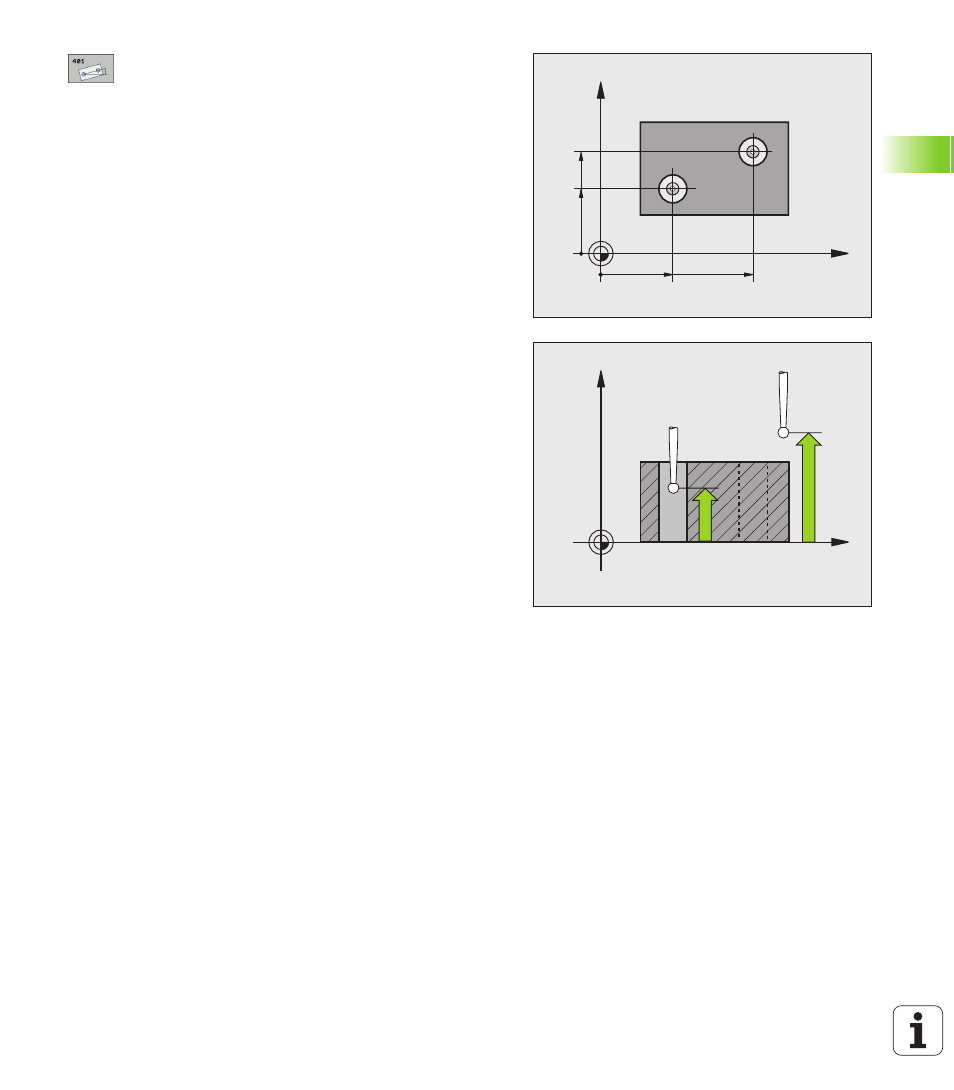

o  1º foro: CENTRO 1º ASSE Q268 (in valore assoluto):
centro del cerchio primitivo nell'asse principale del
piano di lavoro
 1º foro: CENTRO 2º ASSE Q269 (in valore assoluto):
centro del cerchio primitivo nell'asse principale del
piano di lavoro
 2º foro: CENTRO 1º ASSE Q270 (in valore assoluto):
centro del cerchio primitivo nell'asse principale del
piano di lavoro
 2º foro: CENTRO 2º ASSE Q271 (in valore assoluto):
centro del cerchio primitivo nell'asse secondario del
piano di lavoro
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
 PREDISPOSIZIONE ROTAZIONE BASE Q307 (in valore
assoluto): se la posizione obliqua da misurare non
deve essere riferita all'asse principale, ma ad una
retta qualsiasi, introdurre l'angolo della retta di
riferimento. Il TNC calcola quindi, per la rotazione
base, la differenza tra il valore misurato e l'angolo
della retta di riferimento.
X
Y
Q271
Q269
Q268 Q270
X
Z
Q261
Q260
