58 3 Cicli di tastatura per il controllo automatico dei pezzi
3.1 Rilev
a
ment
o aut
o
matico di posizioni oblique del pezz
o ROTAZIONE BASE: compensazione tramite asse
rotativo (ciclo di tastatura 403, DIN/ISO: G403)

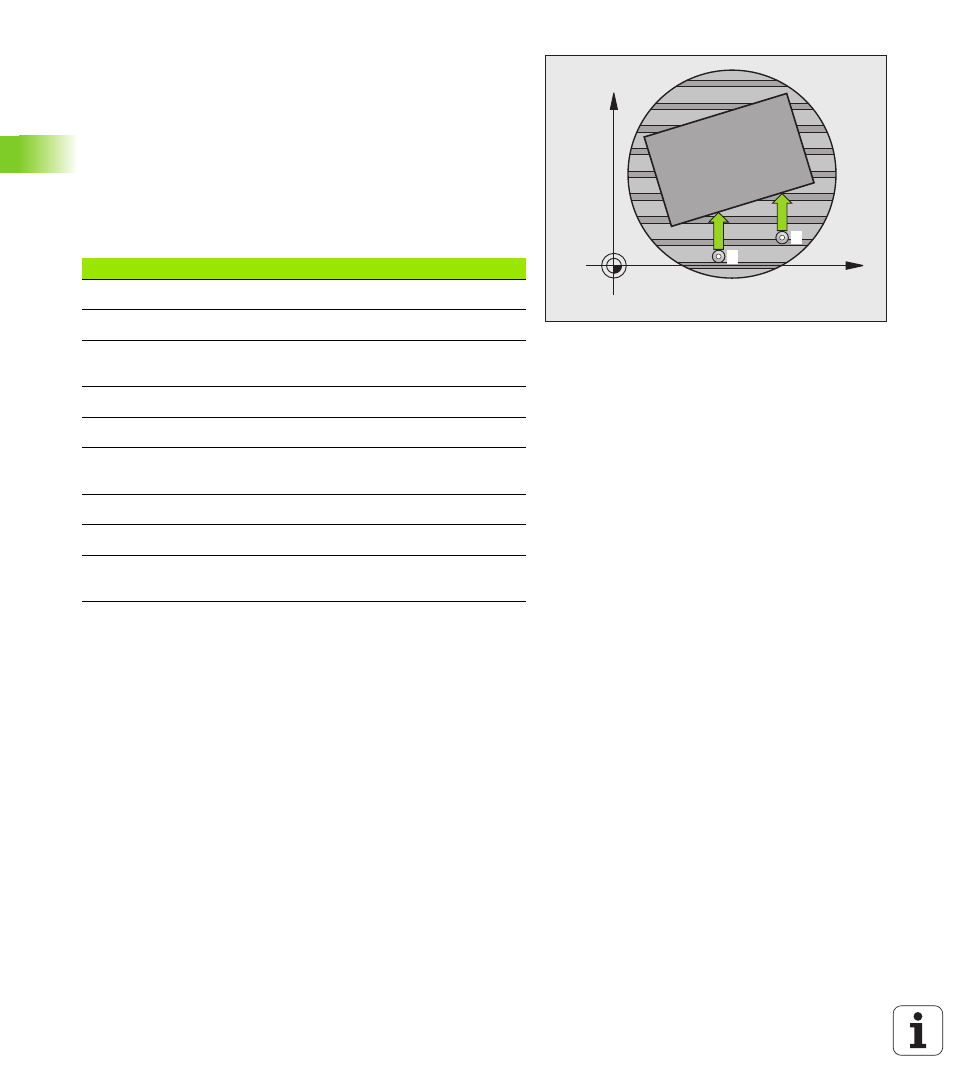

Il ciclo di tastatura 403 rileva una posizione obliqua del pezzo mediante
la misurazione di due punti che devono trovarsi su una retta. Il TNC
compensa, mediante rotazione dell'asse A, B o C, la rilevata posizione
obliqua del pezzo. Per questo il pezzo può essere serrato secondo le
esigenze sulla tavola rotante.
Le combinazioni di asse di misura (parametro di ciclo Q272) e asse di
compensazione (parametro di ciclo Q312) presentate nel seguito sono
ammesse. La funzione Rotazione del piano di lavoro:
1. Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei Cicli di
Tastatura" pag. 26) sul punto da tastare programmato
1 .
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2. Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3. Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
X
Y
1
2
Asse TS attivo Asse di misura Asse compensaz.
Z X (Q272=1) C (Q312=6)
Z Y (Q272=2) C (Q312=6)
Z Z (Q272=3) B (Q312=5) o A
(Q312=4)
Y Z (Q272=1) B (Q312=5)
Y X (Q272=2) C (Q312=5)
Y Y (Q272=3) C (Q312=6) o A
(Q312=4)
X Y (Q272=1) A (Q312=4)
X Z (Q272=2) A (Q312=4)
X X (Q272=3) B (Q312=5) o C
(Q312=6)
