144 3 Cicli di tastatura per il controllo automatico dei pezzi
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

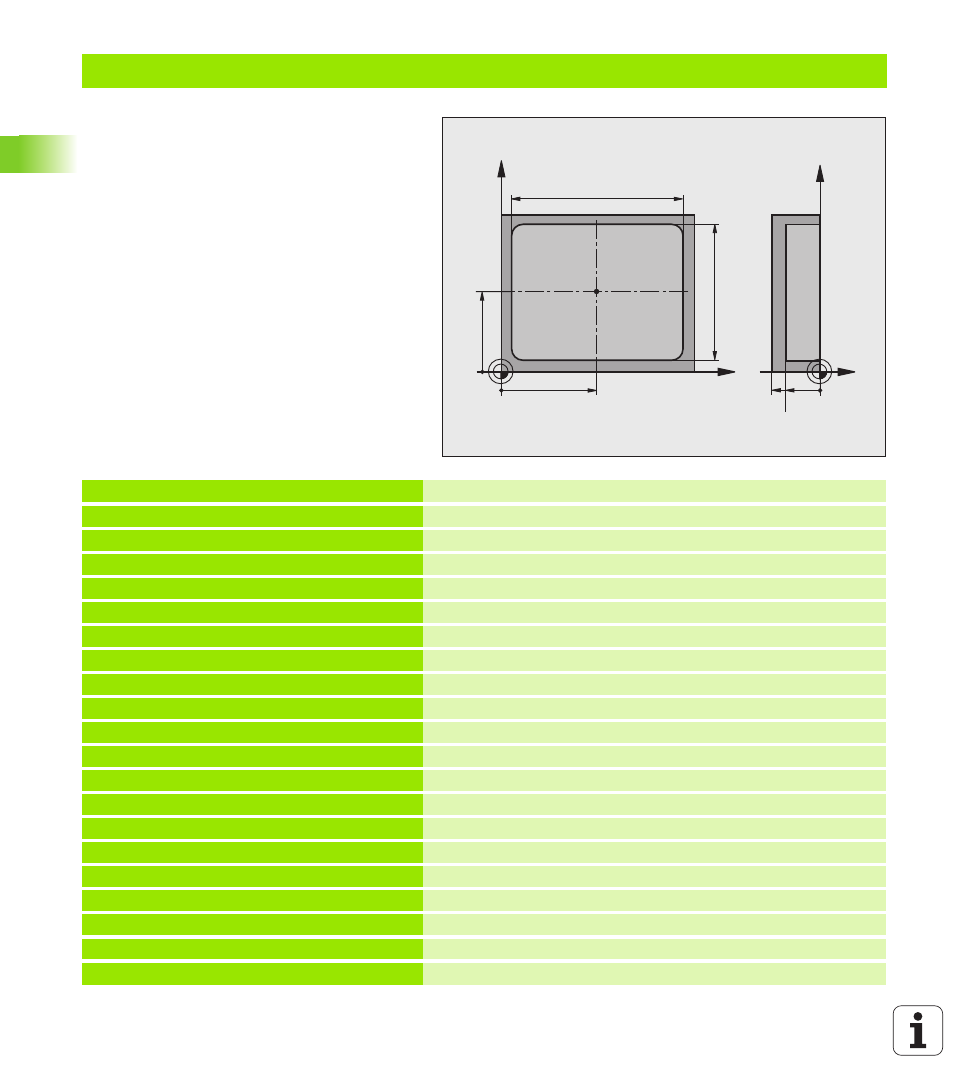

Esempio: Misurazione tasca rettangolare, protocollo risultati di misura
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z Chiamata del tastatore
2 L Z+100 R0 FMA Disimpegno del tastatore
3 TCH PROBE 423 MISURA RETTANG. INTERNO
Q273=+50 ;CENTRO 1º ASSE
Q274=+40 ;CENTRO 2º ASSE
Q282=90 ;LUNGHEZZA 1º LATO Lunghezza nominale in X
Q283=70 ;LUNGHEZZA 2º LATO Lunghezza nominale in Y
Q261=-5 ;ALTEZZA DI MISURA
Q320=0 ;DIST. DI SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;ANDARE AD ALT. SICURA
Q284=90.15 ;LIMITE MASSIMO 1º LATO Quota massima in X
Q285=89.95 ;LIMITE MINIMO 1º LATO Quota minima in X
Q286=70.1 ;LIMITE MASSIMO 2º LATO Quota massima in Y
Q287=69.9 ;LIMITE MINIMO 2º LATO Quota minima in Y
Q279=0.15 ;TOLLERANZA 1º CENTRO Offset posizione ammesso in X
Q280=0.1 ;TOLLERANZA 2º CENTRO Offset posizione ammesso in Y
Q281=1 ;PROTOCOLLO DI MISURA Emissione del protocollo di misura nel file.
Q309=0 ;STOP PGM PER ERRORE Senza visual. messaggio errore con superamento tolleranza
Q330=0 ;NUMERO UTENSILE Senza controllo utensile
X
Y
50
40 70
90
Z
Y
-15
-20
