1.1 Informazioni generali sui Cicli di
Tastatura
Principio di funzionamento

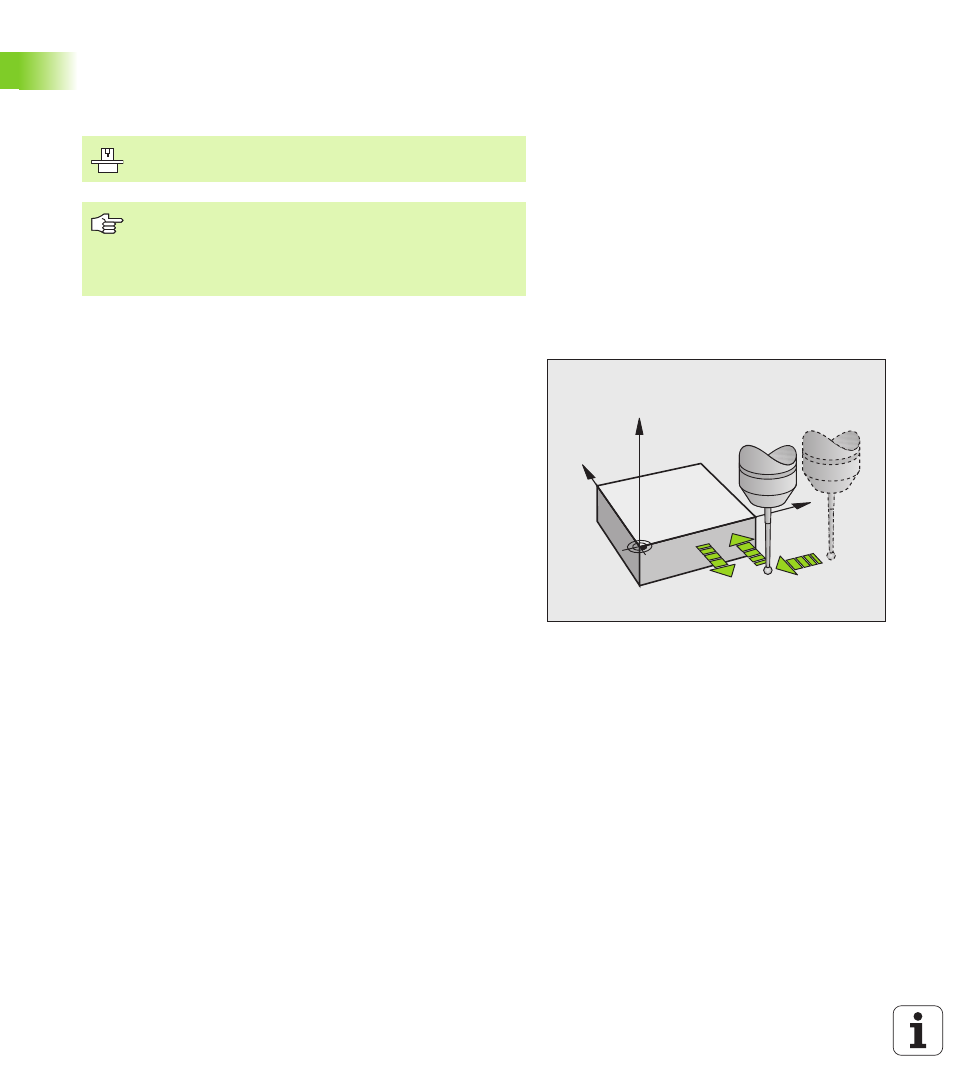

Quando il TNC esegue un Ciclo di Tastatura, il sistema di tastatura 3D
si avvicina al pezzo parassialmente (anche con rotazione base attiva e
piano di lavoro ruotato). Il Costruttore della macchina definisce in un
parametro macchina l'avanzamento di tastatura (vedere "Premesse al
lavoro con Cicli di Tastatura" più avanti nel presente capitolo).
Quando il tastatore viene a contatto con il pezzo
„ invia un segnale al TNC che memorizza le coordinate della posizione
tastata
„ il sistema di tastatura 3D si ferma e
„ il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio di errore (percorso: MP6130).
Il TNC deve essere predisposto dal Costruttore della
macchina per l'impiego di tastatura 3D.
Eseguendo delle misurazioni durante l'esecuzione di un
programma, occorre fare attenzione che siano utilizzabili i
dati utensile (lunghezza, raggio) dai dati di calibrazione o
dall'ultimo blocco TOOL CALL (selezione tramite
MP7411).
