HEIDENHAIN iTNC 530 73
3.2 Impostazione aut
o
matica delle or
igini

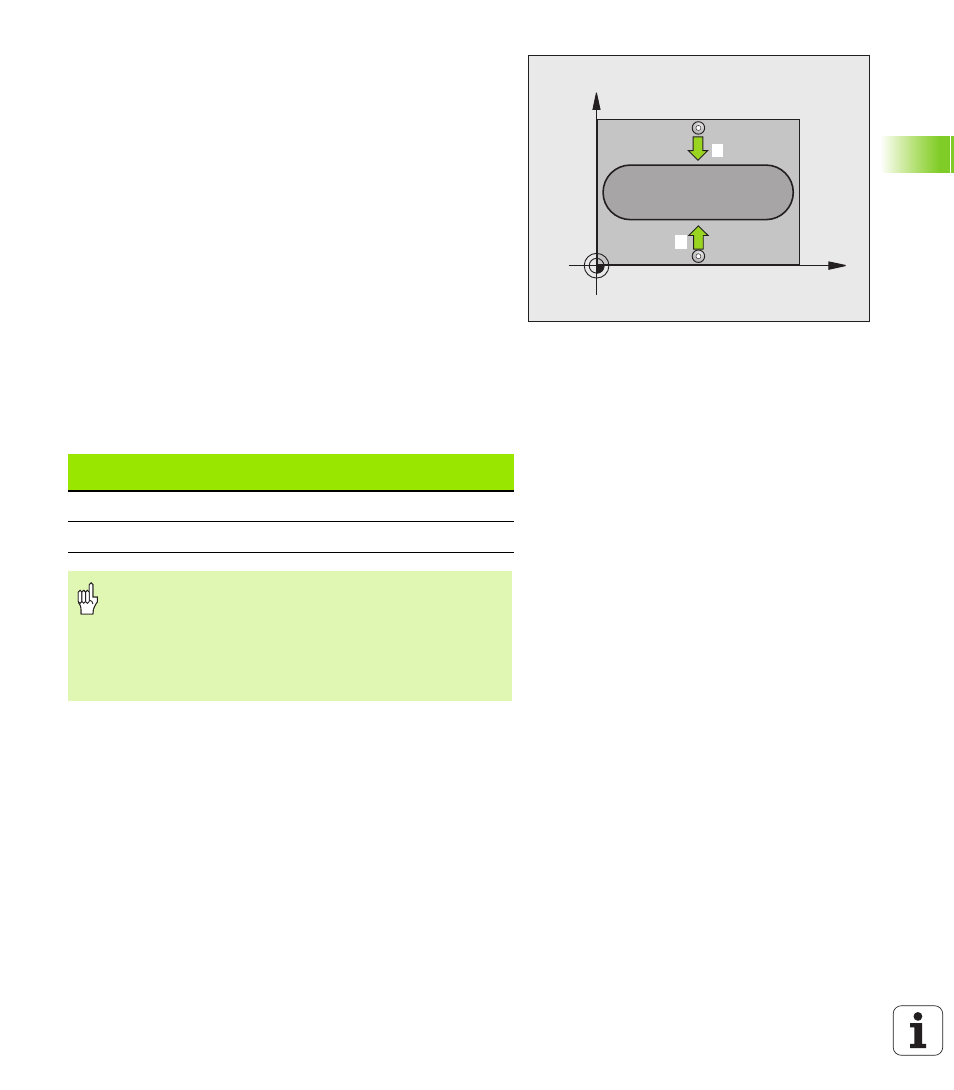

ORIGINE SU CENTRO ISOLA (ciclo di tastatura
409, DIN/ISO: G409, funzione FCL 3)
Il ciclo di tastatura 409 rileva il centro di un'isola e imposta questo
centro quale origine. In alternativa il TNC può registrare questo centro
in una tabella origini o in una tabella Preset.
1. Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei Cicli di
Tastatura" pag. 26) sul punto da tastare
1 . Il TNC calcola i punti da
tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita in MP6140
2. Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120 o MP6360)
3. Quindi il tastatore si porta ad altezza di sicurezza sul successivo
punto da tastare 2 ed esegue la seconda tastatura
4. Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri di ciclo
Q303 e Q305 (vedere "Memorizzazione dell'origine calcolata" pag.
69) e salva i valori reali nei parametri Q presentati nel seguito
5. Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1
2
Numero del
parametro
Significato
Q166 Valore reale larghezza dell'isola misurata
Q157 Valore reale posizione asse centrale
Da osservare prima della programmazione
Per evitare collisioni tra il tastatore e il pezzo, inserire per
la larghezza dell'isola un valore approssimato per eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
