HEIDENHAIN iTNC 530 139
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

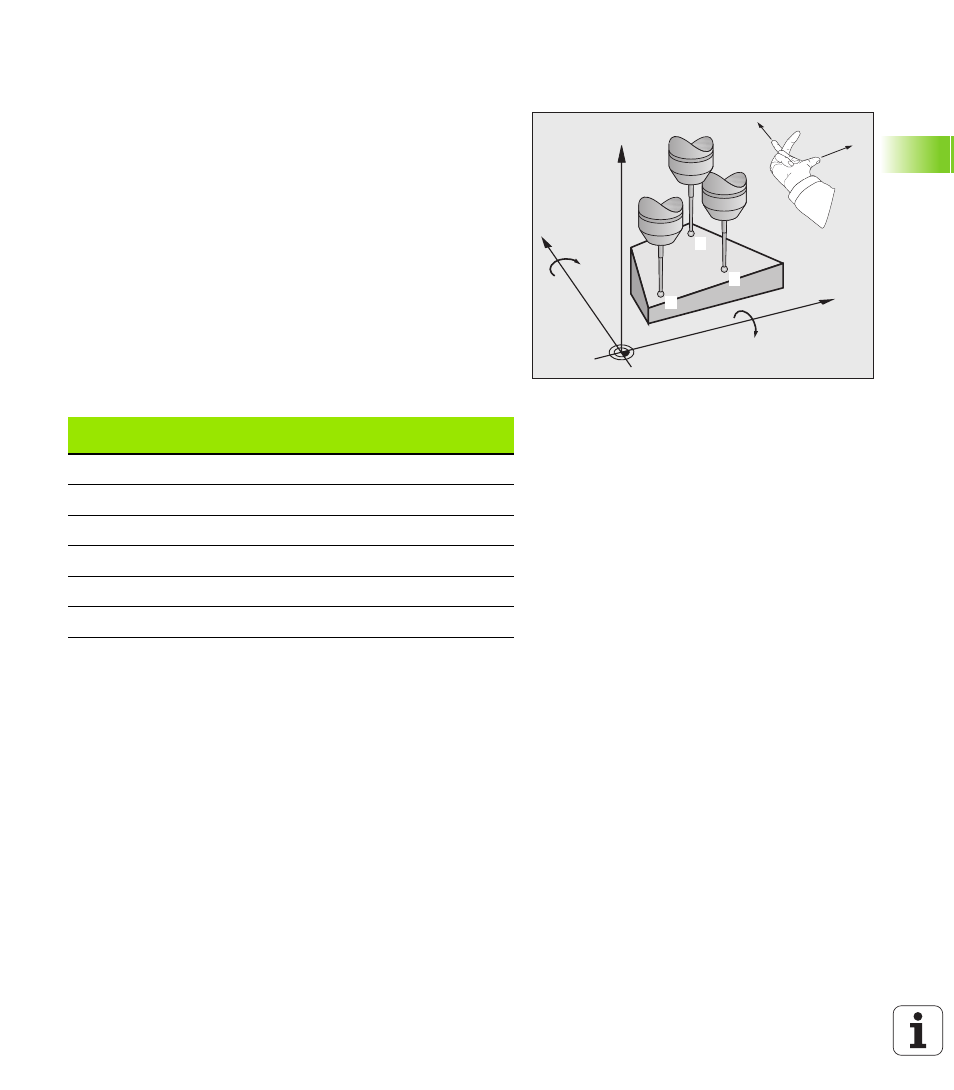

MISURAZIONE PIANO (ciclo di tastatura 431,
DIN/ISO: G431)
Il Ciclo di tastatura 431 rileva gli angoli di un piano mediante
misurazione di tre punti e memorizza i relativi valori in parametri di
sistema.
1. Il TNC posiziona il tastatore in rapido (valore da MP6150 o da
MP6361) e con la logica di posizionamento (vedere "Esecuzione dei
Cicli di Tastatura" pag. 26) sul punto da tastare
1 e vi misura il primo
punto sul piano. Contemporaneamente, il TNC sposta il tastatore
della distanza di sicurezza in senso opposto alla direzione di
tastatura
2. Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare 2 e vi misura il
valore reale del secondo punto sul piano
3. Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona nel piano di lavoro sul punto da tastare 3 e vi misura il
valore reale del terzo punto sul piano
4. Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori angolari rilevati nei seguenti parametri Q:
X
Z
Y
1
2
3
+X
+Y
A
B
Numero del
parametro
Significato
Q158 Angolo di proiezione dell'asse A
Q159 Angolo di proiezione dell'asse B
Q170 Angolo solido A
Q171 Angolo solido B
Q172 Angolo solido C
Q173 Valore di misura nell'asse del tastatore
