MISURA CINEMATICA (ciclo di tastatura 451,
DIN/ISO: G451, opzione)
Con il ciclo di tastatura 451 si può controllare la cinematica della
macchina e se necessario ottimizzarla. Con il sistema di tastatura 3D
TS misurare una sfera calibratrice qualunque, che si è fissata sulla
tavola della macchina.
Il TNC determina la precisione statica di rotazione. Il software
minimizza gli errori nello spazio derivanti dai movimenti di rotazione e
memorizza automaticamente la geometria della macchina al termine
del processo di misura nelle rispettive costanti macchina della tabella
cinematica.

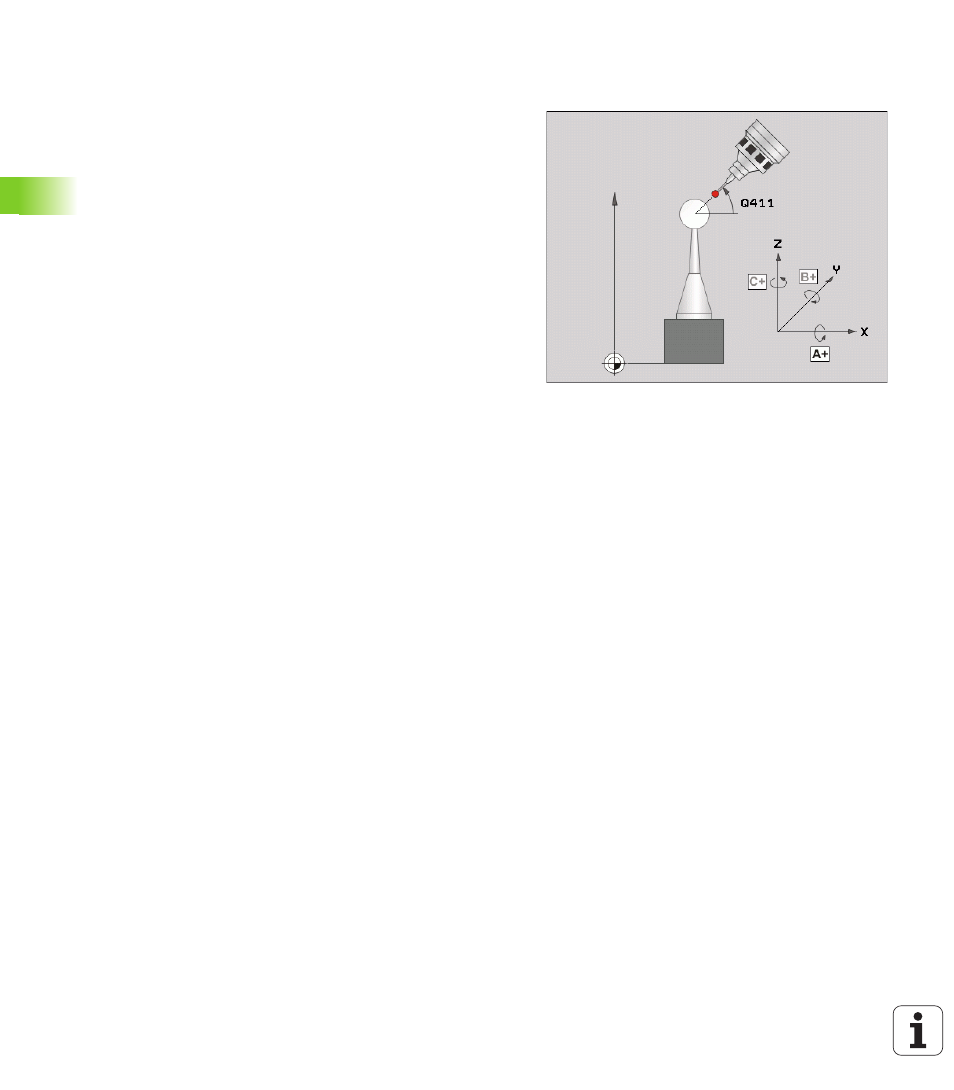

1 Serrare la sfera calibratrice, facendo attenzione a evitare le
collisioni
2 Nel modo operativo Manuale impostare l'origine nel centro della
sfera
3 Posizionare il sistema di tastatura manualmente nell'asse del
tastatore tramite la sfera calibratrice e nel piano di lavoro nel centro
della sfera
4 Selezionare il modo operativo esecuzione del programma e avviare
il programma di calibratura
5 Il TNC misura automaticamente in successione tutti gli assi rotativi
con la precisione che si è definita
