118 3 Cicli di tastatura per il controllo automatico dei pezzi
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

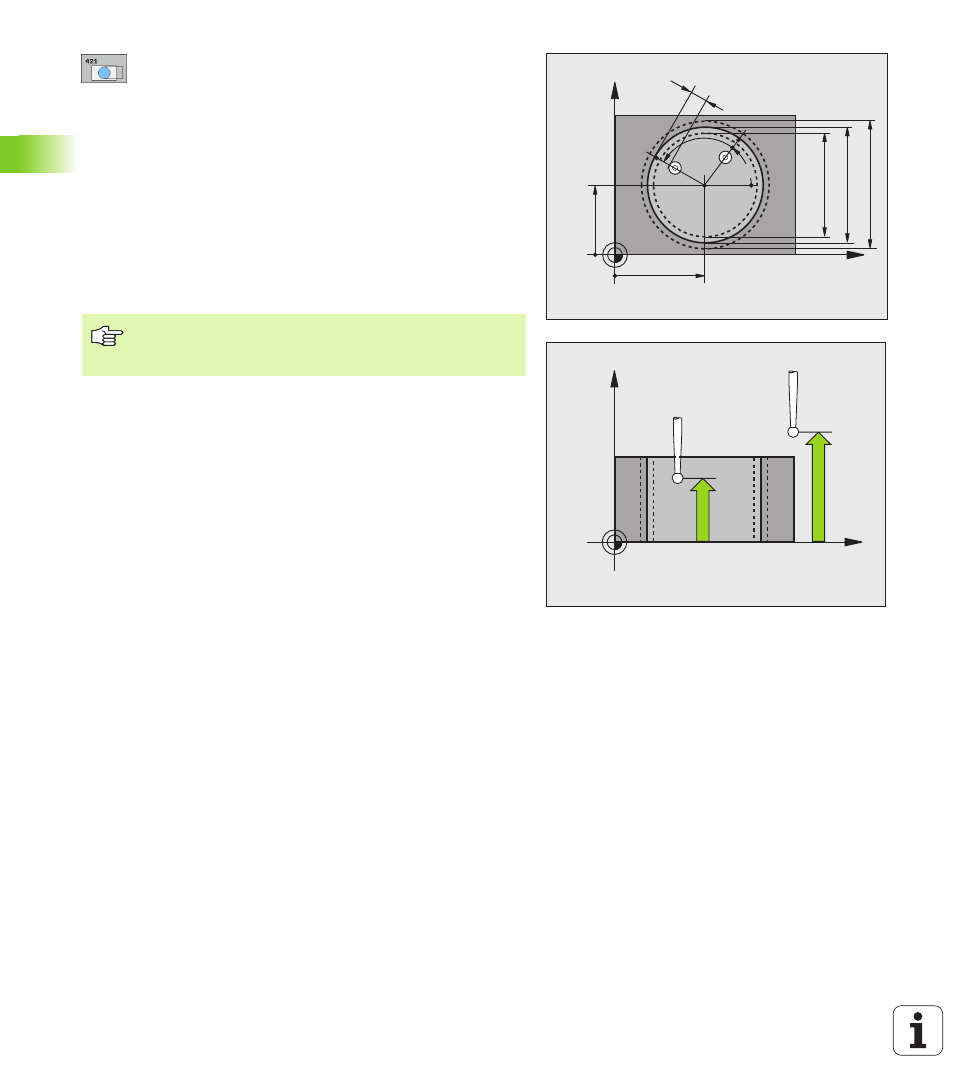

 CENTRO 1º ASSE Q273 (in valore assoluto): centro del
foro nell'asse principale nel piano di lavoro
 CENTRO 2º ASSE Q274 (in valore assoluto): centro del
foro nell'asse secondario nel piano di lavoro
 DIAMETRO NOMINALE Q262: inserire il diametro del foro
 ANGOLO DI PARTENZA Q325 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il primo punto
da tastare
 ANGOLO INCREMENTALE Q247 (in valore incrementale):
angolo tra due punti da misurare; il segno dell'angolo
definisce il senso di lavorazione (- = senso orario). Per
la misurazione di archi di cerchio, programmare un
angolo incrementale inferiore a 90°
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
 LIMITE MAX. FORATURA Q275: diametro massimo
ammesso per il foro (per la tasca circolare)
 LIMITE MIN FORATURA Q276: diametro minimo
ammesso per il foro (tasca circolare)
 TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro
 TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
MP6140
+
Q320
X
Z
Q261
Q260
Più piccolo è l'angolo incrementale programmato, tanto
più impreciso sarà il calcolo del TNC per le quote del foro.
Valore minimo di immissione: 5°.
