158 4 Cicli di tastatura per la misurazione cinematica automatica
4.1 Misur
a
zione cinematica con sist
emi di tastat
ur
a TS
(opzione
KinematicsOpt)
4.1 Misurazione cinematica con
sistemi di tastatura TS
(opzione KinematicsOpt)
Fondamenti
I requisiti di precisione, in particolare nel campo della lavorazione a
5 assi, sono sempre più elevati. Deve essere possibile produrre pezzi
complessi in modo esatto e con precisione riproducibile anche per
lunghi periodi di tempo.

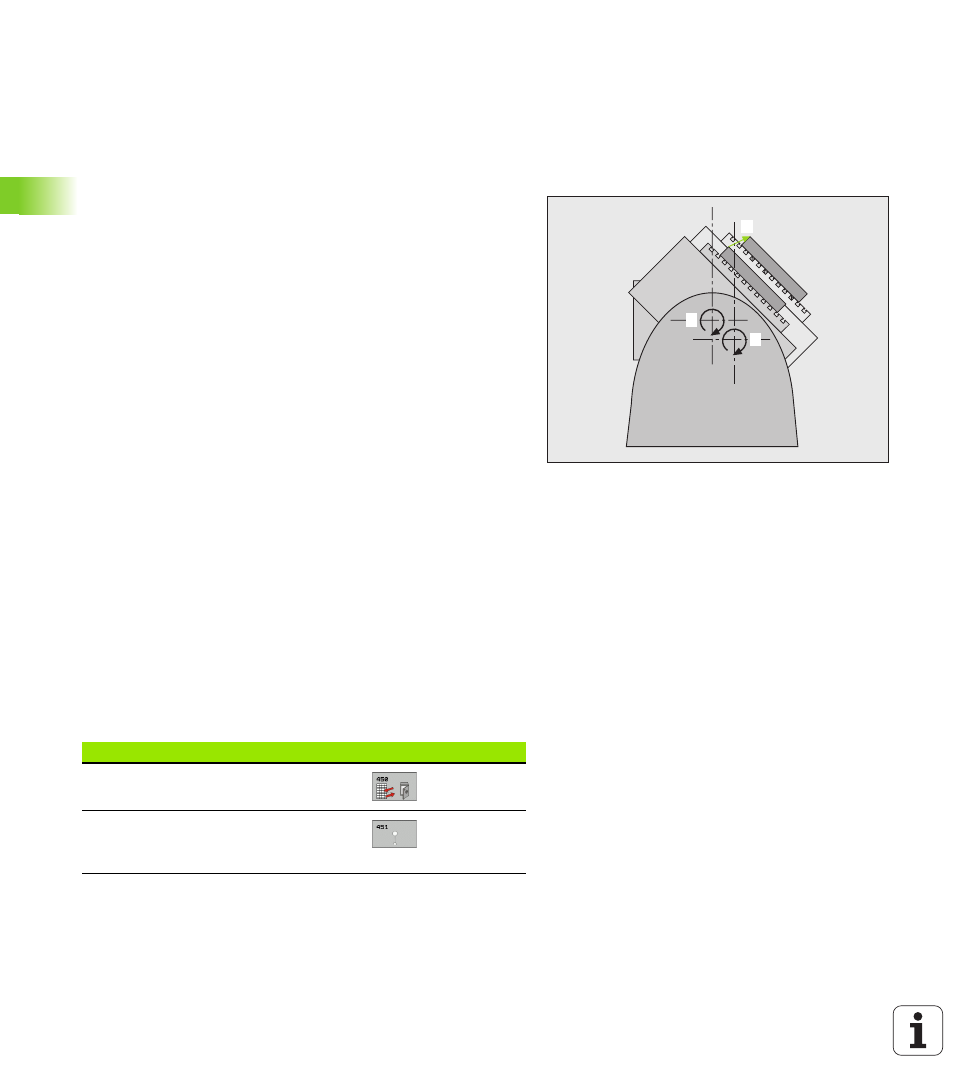

Le imprecisioni nella lavorazione su più assi sono dovute, tra l'altro, agli
scostamenti tra il modello cinematico, che è memorizzato nel controllo
(vedere figura a destra
1 ), e le condizioni cinematiche effettivamente
presenti sulla macchina (vedere figura a destra 2 ). Questi scostamenti
provocano un errore sul pezzo durante il posizionamento degli assi
rotativi (vedere figura a destra
3 ). Quindi è necessario creare una
funzione per fare coincidere il più possibile il modello alla realtà.
La nuova funzione TNC KinematicsOpt è un autentico caposaldo, che
agevola l'effettiva implementazione di questi requisiti molto
complessi: Un ciclo di tastatura 3D misura in modo completamente
automatico gli assi rotativi presenti sulla macchina,
indipendentemente dal fatto che gli assi rotativi siano realizzati
meccanicamente come una tavola o una testa. Una sfera calibratrice
viene fissata in un punto qualunque sulla tavola della macchina e
misurata con una risoluzione che si può definire. Nella definizione del
ciclo si stabilisce solo separatamente per ogni asse rotativo il campo
che si desidera misurare.
Dai valori misurati il TNC determina la precisione statica di rotazione. Il
software minimizza gli errori di posizione derivanti dai movimenti di
rotazione e memorizza automaticamente la geometria della macchina
al termine del processo di misura nelle rispettive costanti macchina
della tabella cinematica.
Panoramica
Il TNC mette a disposizione cicli, con cui è possibile salvare,
ripristinare, controllare e ottimizzare la cinematica della macchina:
1
2
3
Ciclo Softkey Pagina
450 SALVA CINEMATICA: Salvataggio e
ripristino automatico di cinematiche Pag. 160
451 MISURA CINEMATICA: Controllo e
ottimizzazione automatici della
cinematica macchina Pag. 162
