HEIDENHAIN iTNC 530 51
3.1 Rilev
a
ment
o aut
o
matico di posizioni oblique del pezz

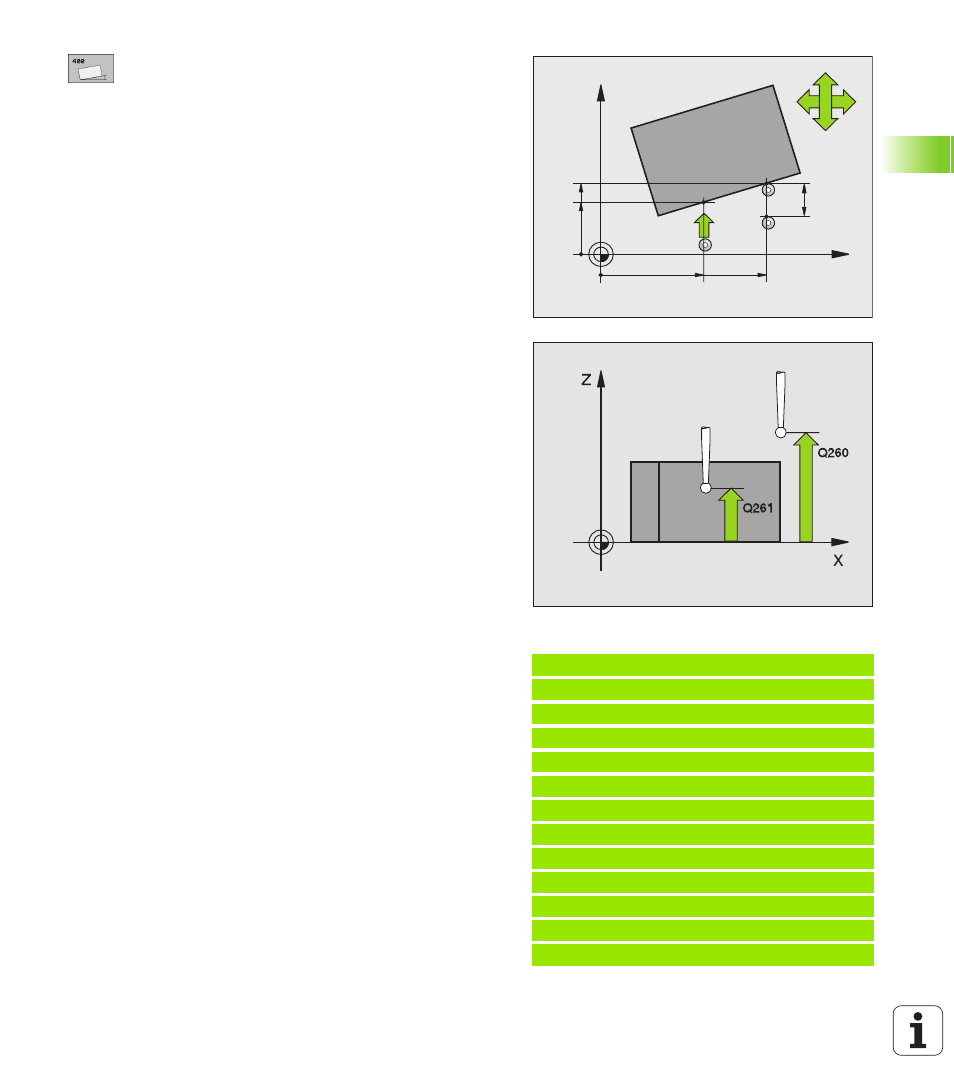

o  1º PUNTO MISURATO 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro
 1º PUNTO MISURATO 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro
 2º PUNTO MISURATO 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro
 2º PUNTO MISURATO 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro
 ASSE DI MISURA Q272: asse del piano di lavoro in cui
deve essere effettuata la misurazione:
1:asse principale = asse di misura
2:asse secondario = asse di misura
 DIREZIONE DI SPOSTAMENTO 1 Q267: direzione nella
quale il tastatore deve avvicinarsi al pezzo:
-1:Direzione di spostamento negativa
+1:Direzione di spostamento positiva
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore sul quale si esegue la
misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
 ANDARE AD ALTEZZA SICURA Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0: Spostamento tra i punti da misurare all'altezza di
misura
1: Spostamento tra i punti da misurare all'altezza di
sicurezza
 PREDISPOSIZIONE ROTAZIONE BASE Q307 (in valore
assoluto): se la posizione obliqua da misurare non
deve essere riferita all'asse principale, ma ad una
retta qualsiasi, introdurre l'angolo della retta di
riferimento. Il TNC calcola quindi, per la rotazione
base, la differenza tra il valore misurato e l'angolo
della retta di riferimento.
 NR. PRESET NELLA TABELLA Q305: inserire il numero
nella tabella Preset in cui il TNC deve registrare la
rotazione base rilevata. Se si inserisce Q305=0, il TNC
registra la rotazione base rilevata nel menu ROT del
modo operativo Manuale
Esempio: Blocchi NC
5 TCH PROBE 400 ROTAZIONE BASE
Q263=+10 ;1º PUNTO 1º ASSE
Q264=+3,5 ;1º PUNTO 2º ASSE
Q265=+25 ;2º PUNTO 1º ASSE
Q266=+2 ;2º PUNTO 2º ASSE
Q272=2 ;ASSE DI MISURA
Q267=+1 ;DIREZIONE DI SPOSTAMENTO
Q261=-5 ;ALTEZZA DI MISURA
Q320=0 ;DIST. DI SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;ANDARE AD ALT. SICURA
Q307=0 ;PREDISPOS. ROTAZ.
Q305=0 ;N. IN TABELLA
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
