HEIDENHAIN iTNC 530 133
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

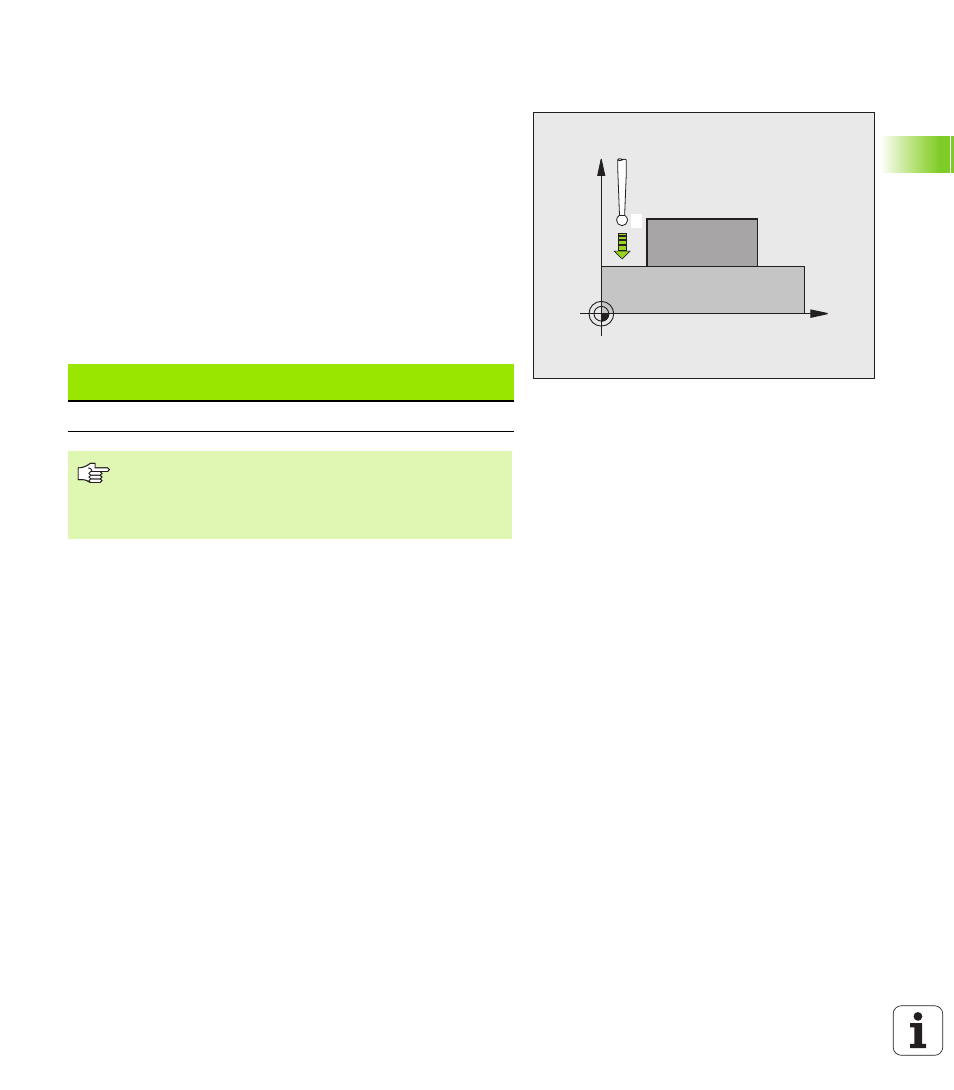

MISURAZIONE COORDINATA (Ciclo di
tastatura 427, DIN/ISO: G427)
Il Ciclo di tastatura 427 rileva una coordinata in uno degli assi
selezionabili e memorizza il relativo valore in un parametro di sistema.
Definendo nel ciclo i valori di tolleranza, il TNC effettua un confronto
tra i valori nominali e reali e memorizza lo scostamento in parametri di
sistema.
1. Il TNC posiziona il tastatore in rapido (valore da MP6150 o MP6361)
e con la logica di posizionamento (vedere "Esecuzione dei Cicli di
Tastatura" pag. 26) sul punto da tastare
1 . Contemporaneamente,
il TNC sposta il tastatore della distanza di sicurezza in senso
opposto alla direzione di spostamento definita
2. Successivamente il tastatore si porta sul punto da tastare 1
programmato e vi misura il valore reale nell'asse selezionato
3. Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza la coordinata rilevata nel seguente parametro Q:
X
Z
1
Numero del
parametro
Significato
Q160 Coordinata misurata
Da osservare prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
