110 3 Cicli di tastatura per il controllo automatico dei pezzi
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi
Risultati di misura in parametri Q
Il TNC memorizza i risultati di misura dei cicli di tastatura nei parametri
Q globali da Q150 a Q160. Gli scostamenti dai relativi nominali sono
memorizzati nei parametri da Q161 a Q166. Per i singoli risultati tenere
conto della tabella dei parametri riportata nella descrizione del relativo
ciclo.

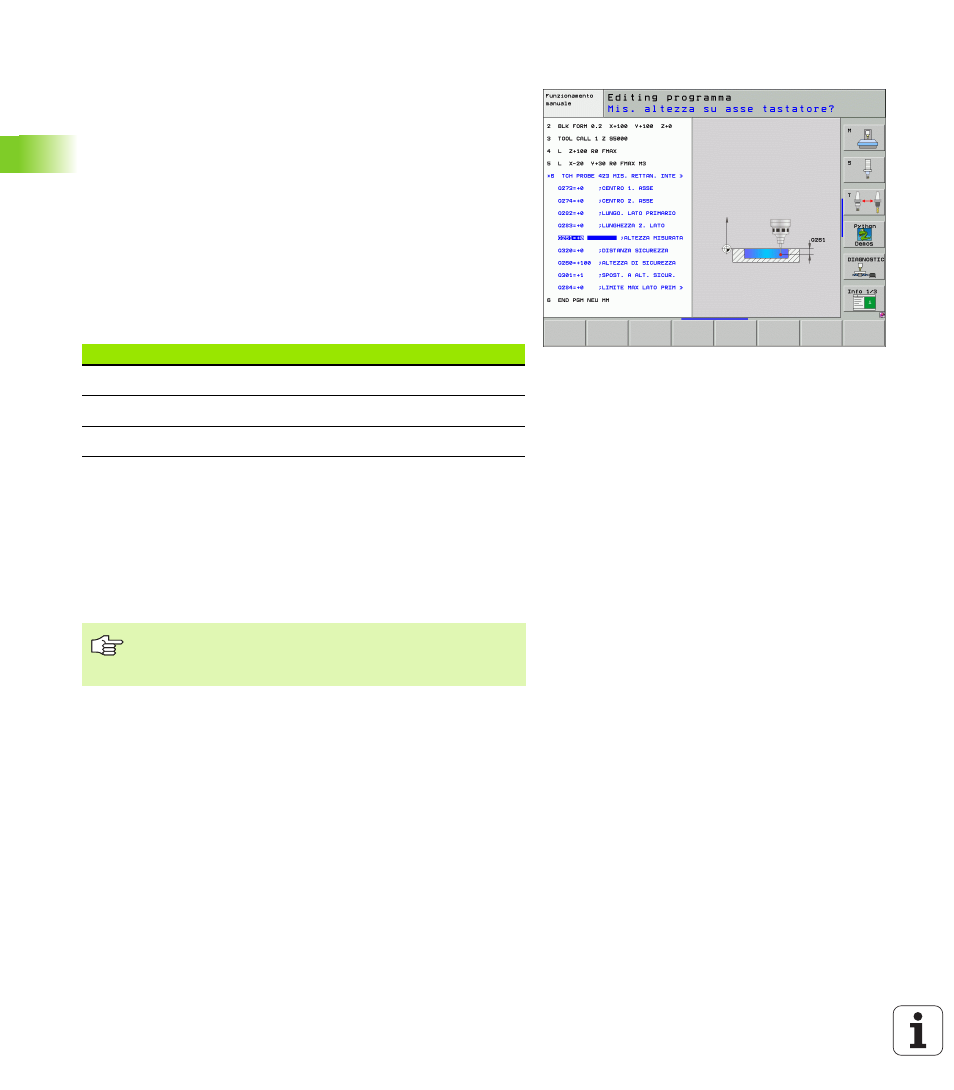

Il TNC visualizza alla definizione del ciclo, nell'immagine ausiliaria dello
stesso, anche i parametri per i risultati (vedere figura in alto a destra).
Il parametro di risultato con sfondo chiaro si riferisce al rispettivo
parametro.
Stato della misurazione
In alcuni cicli si può interrogare lo stato della misurazione tramite i
parametri Q globali da Q180 a Q182:
Il TNC imposta il Merker di ripasso o di scarto non appena uno dei
valori misurati esce dalla tolleranza. Per verificare quale risultato di
misura è fuori tolleranza esaminare anche il protocollo di misura o
controllare i valori limite dei singoli risultati di misura (Q150 - Q160).
Nel ciclo 427 il TNC suppone di norma che si misuri una quota esterna
(isola). Tuttavia attraverso la scelta adeguata di quota massima/minima
in abbinamento alla direzione di tastatura si può rettificare lo stato della
misurazione.
Controllo tolleranza
Nella maggior parte dei cicli per il controllo dei pezzi si può richiedere
al TNC il controllo della tolleranza. A tale scopo si devono definire i
valori limite necessari al momento della definizione del ciclo. Non
volendo controllare la tolleranza impostare il relativo parametro su 0 (=
valore preimpostato)
Stato della misurazione Valore parametro
Valori di misura entro tolleranza Q180 = 1
Ripasso necessario Q181 = 1
scarto Q182 = 1
Il TNC imposta il Merker di stato anche quando non
vengono definiti valori di tolleranza o quote massime/
minime.
