HEIDENHAIN iTNC 530 141
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

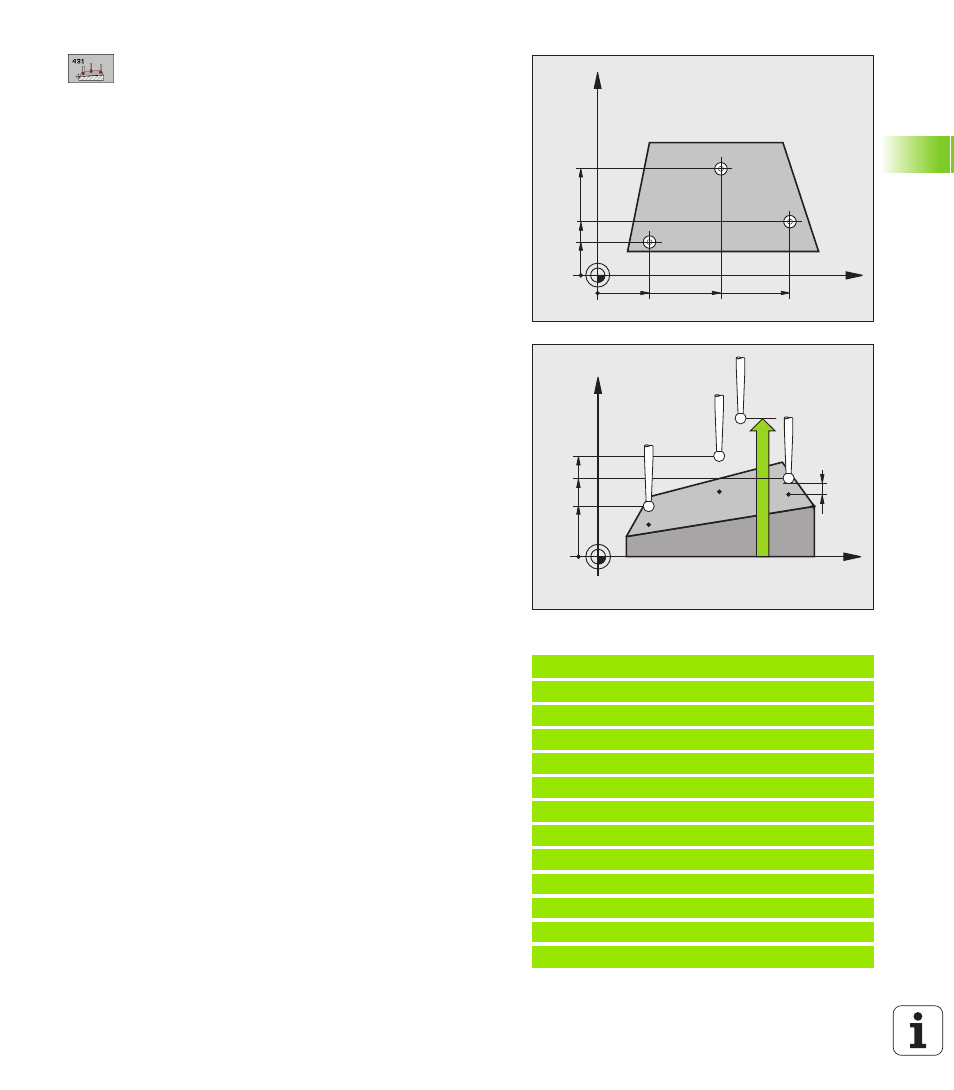

 1º PUNTO MISURATO 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro
 1º PUNTO MISURATO 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro
 1º PUNTO MISURATO 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore
 2º PUNTO MISURATO 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro
 2º PUNTO MISURATO 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro
 2º PUNTO MISURATO 3º ASSE Q295 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse del
tastatore
 3º PUNTO MISURATO 1º ASSE Q296 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse
principale del piano di lavoro
 3º PUNTO MISURATO 2º ASSE Q297 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse
secondario del piano di lavoro
 3º PUNTO MISURATO 3º ASSE Q298 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse del
tastatore
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (il dispositivo di
serraggio)
 PROTOCOLLO DI MISURA Q281: definisce se il TNC deve
generare un protocollo di misura:
0: Non generare un protocollo di misura
1: Generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR431.TXT di norma nella
directory nella quale si trova anche il programma di
misura
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con avvio NC
Esempio: Blocchi NC
5 TCH PROBE 431 MIS. PIANO
Q263=+20 ;1º PUNTO 1º ASSE
Q264=+20 ;1º PUNTO 2º ASSE
Q294=-10 ;1° PUNTO 3° ASSE
Q265=+50 ;2º PUNTO 1º ASSE
Q266=+80 ;2º PUNTO 2º ASSE
Q295=+0 ;2º PUNTO 3º ASSE
Q296=+90 ;3º PUNTO 1º ASSE
Q297=+35 ;3º PUNTO 2º ASSE
Q298=+12 ;3º PUNTO 3º ASSE
Q320=0 ;DIST. DI SICUREZZA
Q260=+5 ;ALTEZZA DI SICUREZZA
Q281=1 ;PROTOCOLLO DI MISURA
X
Y
Q297
Q263
Q264
Q266
Q296 Q265
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
