38 2 Cicli di tastatura nei modi operativi MANUALE e VOLANTINO ELETTRONICO
2.4 Impostazione dell'or
igine con sist
emi di tastat
ur
a 3D

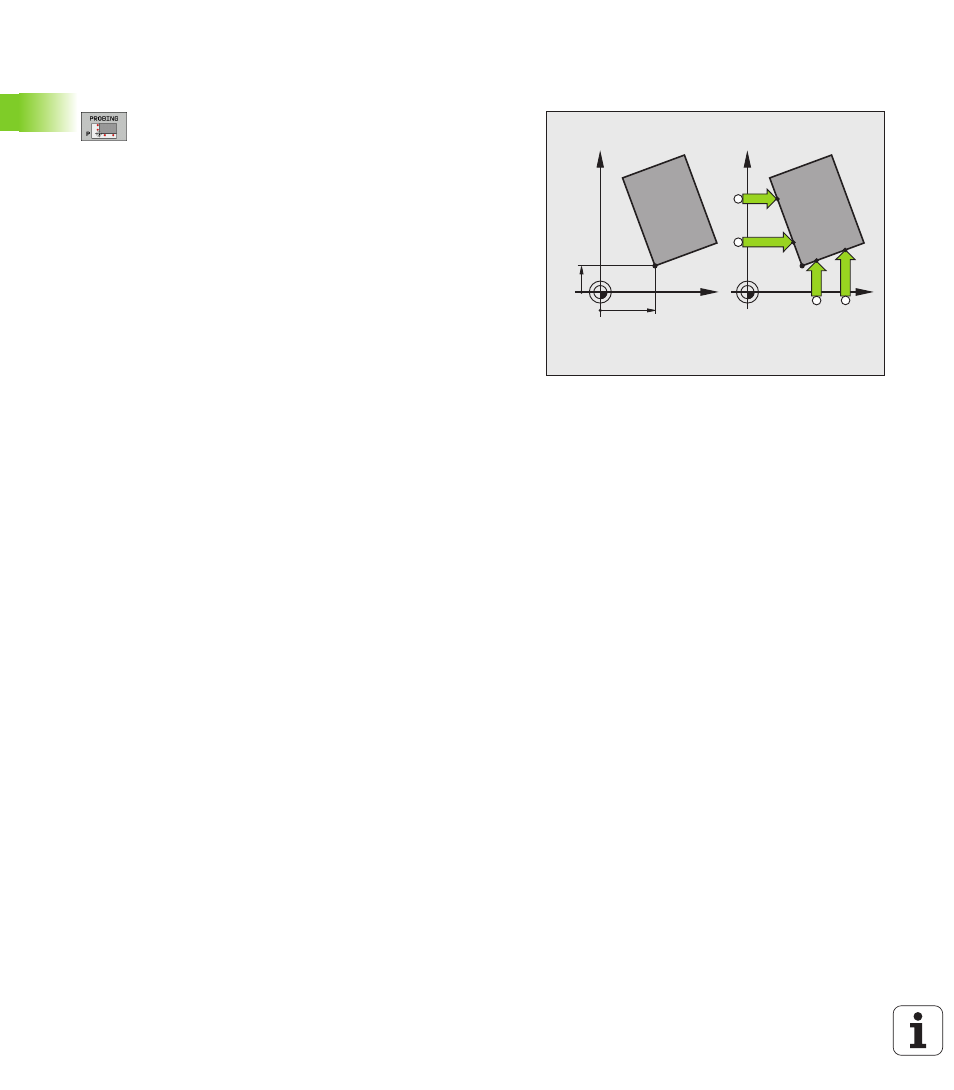

Spigolo quale origine, con conferma dei punti
tastati per la rotazione base
 Selezione della funzione di tastatura: premere il
softkey TASTARE P
 PUNTI DI TAST. DALLA ROTAZIONE BASE? : premere il
tasto ENT per confermare le coordinate dei punti
tastati
 Posizionare il tastatore vicino al punto da tastare sullo
spigolo del pezzo non precedentemente tastato per la
rotazione base
 Selezione direzione di tastatura: mediante softkey
 Tastatura: premere il tasto esterno di START
 Posizionare il tastatore vicino al secondo punto da
tastare sullo stesso spigolo
 Tastatura: premere il tasto esterno di START
 ORIGINE : introdurre le due coordinate dell'origine nella
finestra del menu e confermarla con il softkey
IMPOSTAZIONE ORIGINE, oppure registrare i valori
in una tabella (vedere "Inserimento dei valori di misura
dai Cicli di Tastatura in una Tabella origini", pag. 30, o
vedere "Inserimento dei valori di misura dai Cicli di
Tastatura in una Tabella Preset", pag. 31)
 Conclusione della funzione di tastatura: premere END
Spigolo quale origine, senza conferma dei punti
tastati per la rotazione base
 Selezione della funzione di tastatura: premere il softkey TASTARE P
 PUNTI DI TAST. DALLA ROTAZIONE BASE? : negare con il softkey NO
ENT (questa domanda comparirà soltanto in caso di una precedente
rotazione base)
 Tastare due volte entrambi gli spigoli del pezzo
 ORIGINE : introdurre le coordinate dell'origine e confermarle con il
softkey IMPOSTAZIONE ORIGINE, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai Cicli di Tastatura
in una Tabella origini", pag. 30, o vedere "Inserimento dei valori di
misura dai Cicli di Tastatura in una Tabella Preset", pag. 31)
 Conclusione della funzione di tastatura: premere END
P
X=?
Y=?
X
Y
P
X
Y
