HEIDENHAIN iTNC 530 25
1
.2 Pr
emesse al la
v
o
ro
con i Cicli di T
a
stat
ur
a

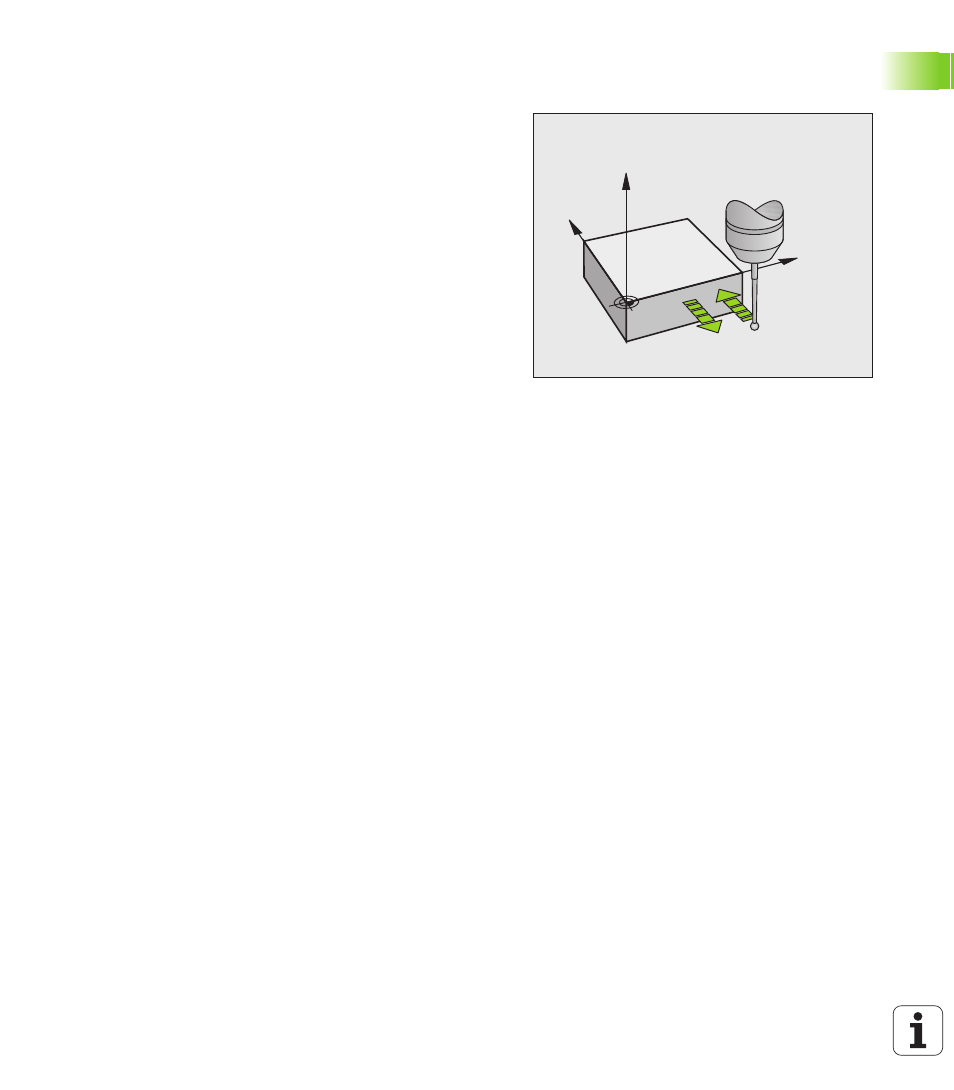

Sistema di tastatura digitale, avanzamento:
MP6120
In MP6120 si definisce la velocità di avanzamento con la quale il TNC
deve tastare il pezzo.
Tastatore digitale, avanzamento per movimenti
di posizionamento: MP6150
In MP6150 si definisce la velocità di avanzamento con la quale il TNC
deve preposizionare il tastatore o spostarlo tra i punti da misurare.
Tastatore digitale, rapido per movimenti di
posizionamento: MP6151
In MP6151 si definisce se il TNC deve posizionare il tastatore con
l'avanzamento definito in MP6150 oppure in rapido di macchina.
„ Valore di immissione = 0: Posizionamento con avanzamento da
MP6150
„ Valore di immissione = 1: Posizionamento in rapido
KinematicsOpt, limite di tolleranza per modalità
Ottimizzazione: MP6600
In MP6600 si definisce il limite di tolleranza, a partire dal quale il TNC
deve visualizzare un valore suggerito nella modalità ottimizzazione, se
i dati cinematici determinati si trovano su questo valore limite. Valore
di default: 0,05. Più grande è la macchina, più grandi devono essere i
valori selezionati
„ Campo di immissione: da 0,001 a 0,999
KinematicsOpt, scostamento ammesso raggio
sfera calibratrice: MP6601
In MP6601 si definisce lo scostamento massimo ammesso del raggio
sfera calibratrice, misurato automaticamente dal parametro ciclo
inserito.
„ Campo di immissione: da 0,01 a 0,1
Il TNC calcola il raggio sfera calibratrice per ogni punto di misura due
volte su tutti i 5 punti da tastare. Se il raggio è maggiore di Q407 +
MP6601 si verifica un messaggio d'errore, perché si considerano
presenti depositi di sporco.
Se il raggio determinato dal TNC è inferiore a 5 * (Q407 - MP6601),
anche il TNC emette un messaggio d'errore.
Y
X
Z
MP6120
MP6360
MP6150
MP6361
