HEIDENHAIN iTNC 530 (340 49x-04) Touch Probe Cycles - Manuale (Pagina 106)

106 3 Cicli di tastatura per il controllo automatico dei pezzi
3.2 Impostazione aut
o
matica delle or
igini

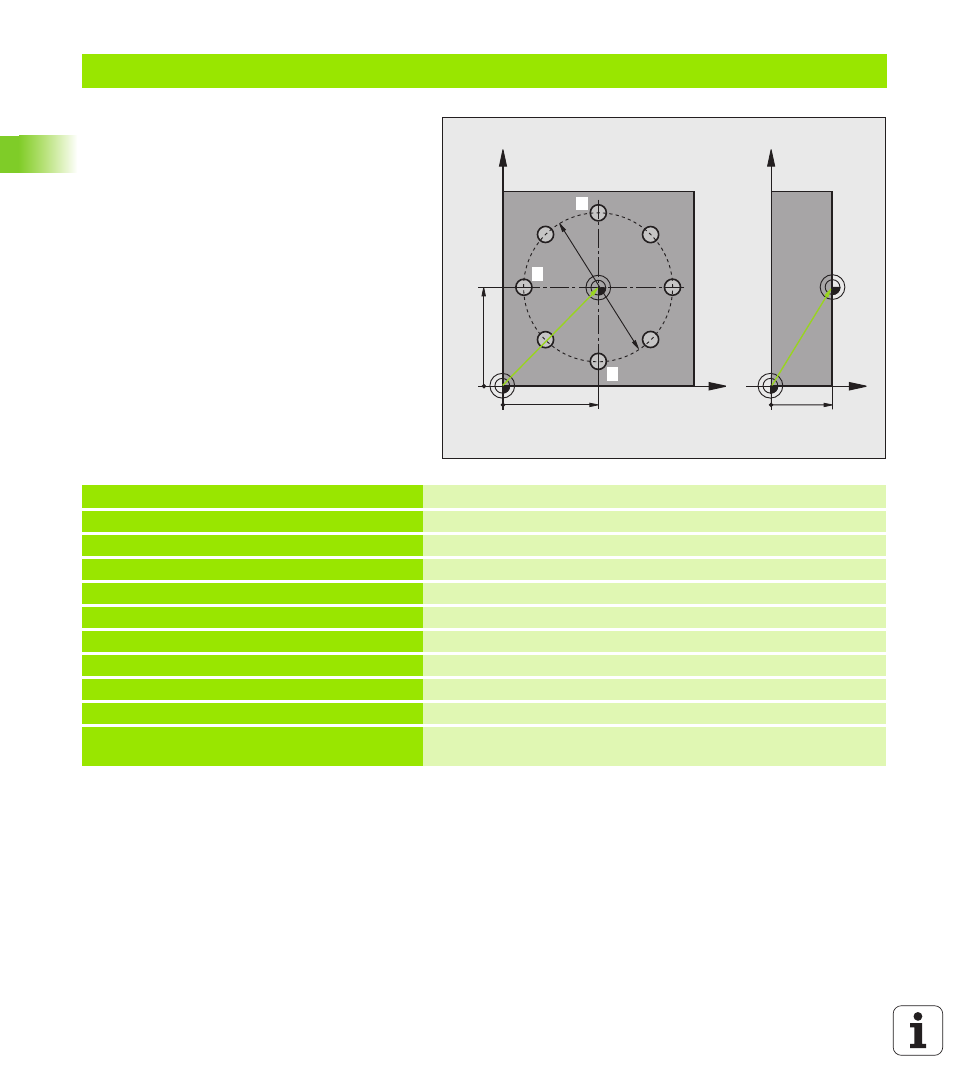

Esempio: impost. orig. sul bordo super. del pezzo e al centro di un cerchio di fori
Il centro del cerchio di fori deve essere registrato
in una tabella Preset per un successivo utilizzo.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z Chiamata utensile 0 per la definizione dell'asse del tastatore
2 TCH PROBE 417 RIF. ASSE TS Definizione del ciclo per impost. origine nell'asse del tastatore
Q263=+7.5 ;1º PUNTO 1º ASSE Punto da tastare: coordinata X
Q264=+7,5 ;1º PUNTO 2º ASSE Punto da tastare: coordinata Y
Q294=+25 ;1º PUNTO 3º ASSE Punto da tastare: coordinata Z
Q320=0 ;DIST. DI SICUREZZA Distanza di sicurezza in aggiunta a MP6140
Q260=+50 ;ALTEZZA DI SICUREZZA Altezza a cui il tastatore può spostarsi senza rischio di collisioni
Q305=1 ;N. IN TABELLA Inserimento coordinata Z nella riga 1
Q333=+0 ;ORIGINE Impostare l'asse del tastatore su 0
Q303=+1 ;TRASM. VALORE DI MIS. Registrazione dell'origine calcolata riferita al sistema di coordinate
fisso di macchina (sistema REF) nella tabella Preset PRESET.PR
X
Y
35
35
50
Z
Y
20
1
2
3
