Programmazione mediante testo-in-chiaro degli
spostamenti degli utensili
Per programmare un blocco si inizia con il tasto di dialogo. Nella riga di
intestazione dello schermo il TNC chiederà tutti i dati necessari.
Esempio per un dialogo
Apertura del dialogo
Inserire la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermando con il tasto ENT passare alla domanda
successiva
Inserire “senza correzione del raggio” e con il tasto
ENT, passare alla domanda successiva.
Avanzamento per questa traiettoria 100 mm/min,
confermare con il tasto ENT, passando alla domanda
successiva
Funzione ausiliaria M3 “Mandrino ON”; azionando il
tasto ENT il TNC conclude il dialogo

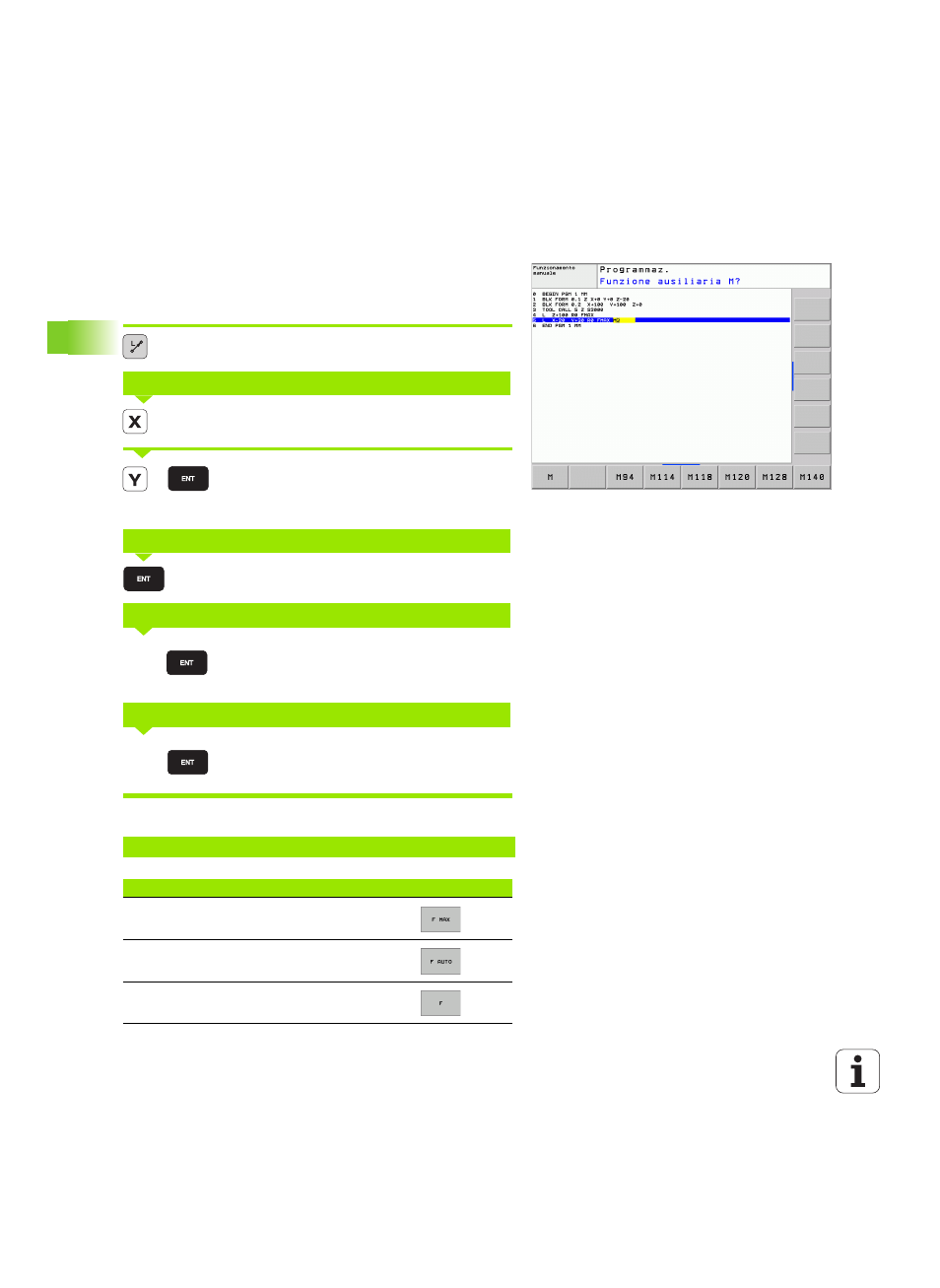

La finestra di programma visualizzerà la seguente riga:
COORDINATE ?
CORR. RAGGIO: RL/RR/SENZA CORR.?
AVANZAMENTO F= ? /F MAX = ENT
FUNZIONE AUSILIARIA M?
3 L X+10 Y+5 R0 F100 M3
Funzioni di definizione avanzamento Softkey
Spostamento rapido
Spostamento con avanzamento calcolato
automaticamente nel blocco TOOL CALL
Spostamento con avanzamento programmato
(unità mm/min)
