1.2 Unità video e tastiera
Unità video

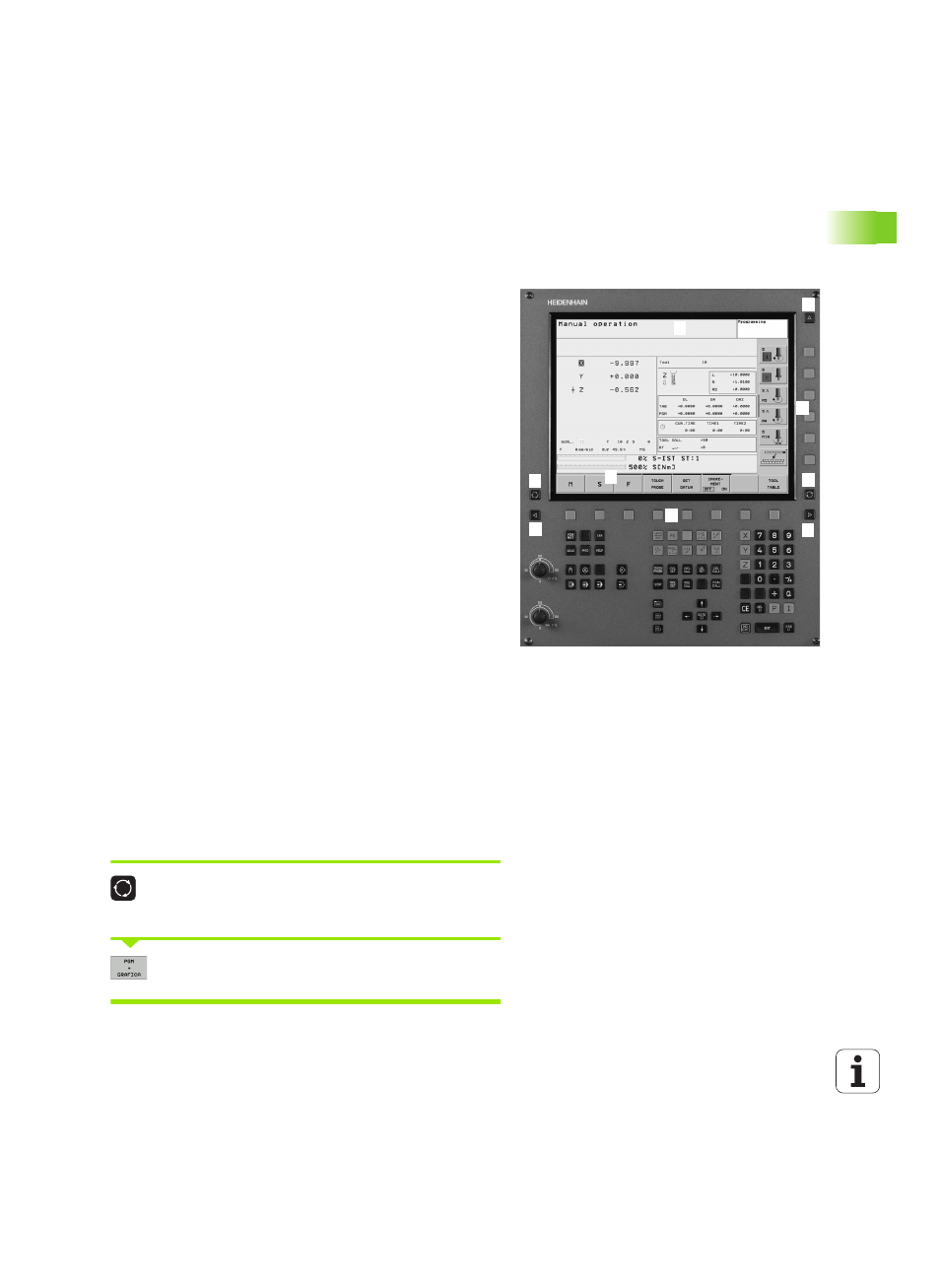

Il TNC viene fornito con uno schermo piatto TFT da 15 pollici (vedere
figura a destra in alto).
Definizione della ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'Utente: il TNC può
visualizzare, p. es., nel modo operativo PROGRAMMAZIONE, il
programma nella finestra sinistra, mentre la finestra destra può
visualizzare contemporaneamente una grafica di programmazione. In
alternativa è possibile visualizzare nella finestra destra anche la
visualizzazione di stato o il solo programma in una finestra grande.
Quali finestre il TNC può visualizzare dipende dal modo operativo
selezionato.
Definizione della ripartizione dello schermo:
Premere il tasto di commutazione schermo: nella riga
softkey sono visualizzate le possibili ripartizioni dello
schermo,
¦F=FF˜‡p=a˜pzF"›a¦a‡:˜z"V˜s
Selezionare mediante softkey la ripartizione dello
schermo
1 Riga d'intestazione
All'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi "Macchina" a sinistra e
i modi operativi "Programmazione" a destra. Nel campo più lungo
della riga di intestazione compare il modo operativo attivo: in
questo campo sono visualizzati i messaggi e le domande di
dialogo (eccezione: quando il TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti. Delle barre strette direttamente sopra la
riga softkey visualizzano il numero dei livelli softkey selezionabili
con i tasti cursore neri disposti a destra e a sinistra dei softkey. La
riga softkey attiva viene evidenziata in chiaro.
3 Softkey di selezione
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione modi operativi "Programmazione"/
"Macchina"
7 Softkey di selezione per softkey del costruttore della macchina
8 Commutazione dei livelli softkey del costruttore della macchina
1 3
1 1
4 4
5 1 6
7
8
