432 13 Cicli di tastatura nei modi operativi MANUALE e VOLANTINO ELETTRONICO
13.6 Gestione dei dati tastat
or
e
13.6 Gestione dei dati tastatore
Introduzione
Per poter coprire un campo di applicazioni il più vasto possibile in fase
di misurazione, nella gestione del tastatore sono previste molte
possibilità di definizione, che determinano il comportamento base di
tutti i cicli di tastatura. Il TNC impiega sempre i valori della gestione
tastatore, anche se ci sono valori memorizzati nella tabella utensili.

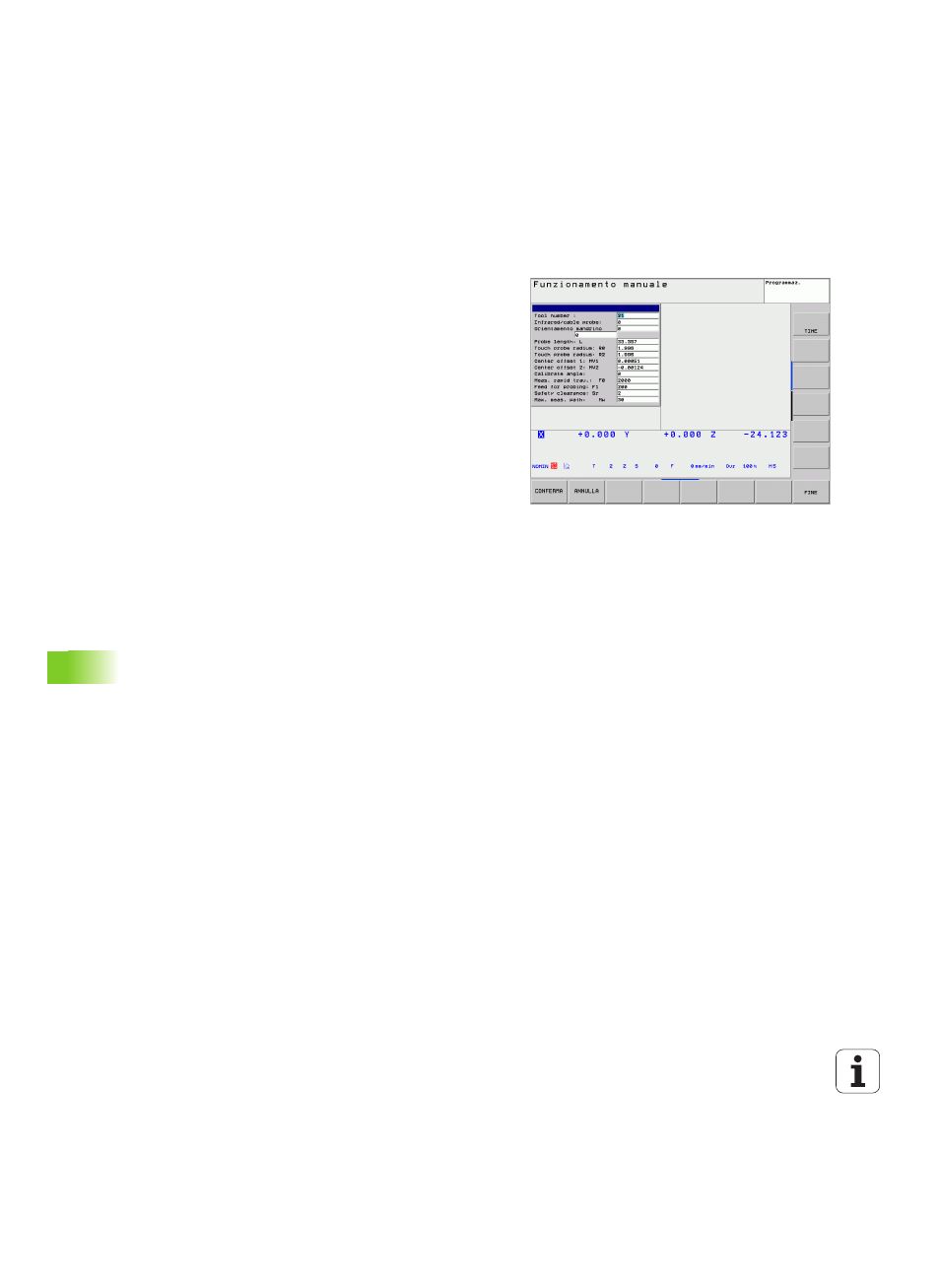

Premere il softkey PARAMETRI per aprire la finestra di gestione
tastatore.
Numero utensile
Numero con cui il tastatore è registrato nella tabella utensili
Tastatore a raggi infrarossi/cavo
0 : tastatore con cavo
1 : tastatore a raggi infrarossi (può essere eseguita la funzione
dipendente dalla macchina rotazione di 180°)
Orientamento del mandrino
0 : senza orientamento del mandrino
1 : con orientamento del mandrino (il tastatore viene orientato in modo
che la tastatura avvenga sempre con lo stesso punto della sfera)
Angolo del mandrino
Registrare l’angolo su cui si trova il tastatore in posizione di riposo.
Questo valore viene impiegato per l’orientamento del mandrino
durante la calibrazione del raggio della sfera e per calcoli interni.
(Funzione dipendente dalla macchina)
Lunghezza del tastatore
Lunghezza (determinata mediante calibrazione della lunghezza) con cui
il TNC calcola il tastatore
Raggio del tastatore R
Raggio (determinato mediante calibrazione del raggio) con cui il TNC
calcola il tastatore
Raggio del tastatore R2
Raggio della sfera (determinato mediante calibrazione del raggio) con
cui il TNC calcola il tastatore
Offset centrale 1
Offset dell’asse del tastatore rispetto all’asse del mandrino nell’asse
principale
Offset centrale 2
Offset dell’asse del tastatore rispetto all’asse del mandrino nell’asse
secondario
Angolo di calibrazione
Il TNC registra qui l’angolo di orientamento con cui il tastatore è stato
calibrato
