HEIDENHAIN TNC 320 287
8.7 Cicli per la con
v
ersione di coor
dinat
e

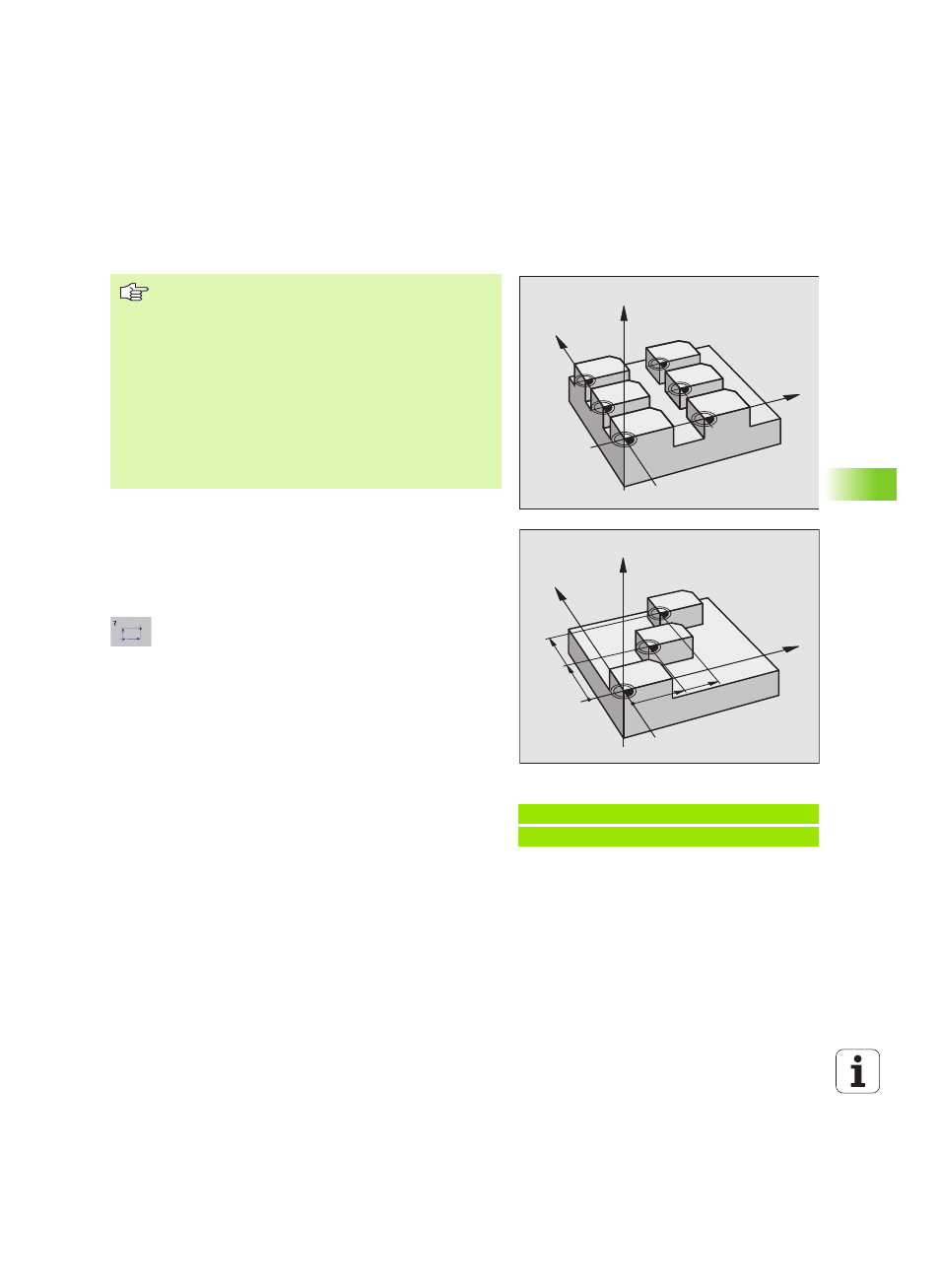

Spostamento dell’ORIGINE con tabelle origini
(Ciclo 7)
Impiego
Utilizzare le tabelle origini in caso di
„ ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
„ uso frequente dello stesso spostamento dell’origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
8 SPOSTAMENTO : inserire il numero dell'origine dalla
tabella origini o un parametro Q; introducendo un
parametro Q, il TNC attiva il numero dell'origine
specificato in quel parametro Q
Annullamento
„ Chiamare dalla tabella origini lo spostamento delle coordinate
X=0; Y=0 ecc.
„ Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo.
Esempio: Blocchi NC
77 CYCL DEF 7.0 PUNTO ZERO
78 CYCL DEF 7.1 #5
N
0
N
2
N
4
N
1
N
3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
La tabella origini che viene impiegata dipende dal modo
operativo oppure può essere selezionata:
„ Modi operativi di esecuzione del programma: tabella
„zeroshift.d“
„ Modo operativo test del programma: tabella
„simzeroshift.d“
Le origini dalla tabella origini si riferiscono all’origine
corrente.
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella.
