HEIDENHAIN TNC 320 47
2.4 Det
er
m
inazione dell’
o
ri
gine
(senza sist
ema di tastat
ur
a 3D)

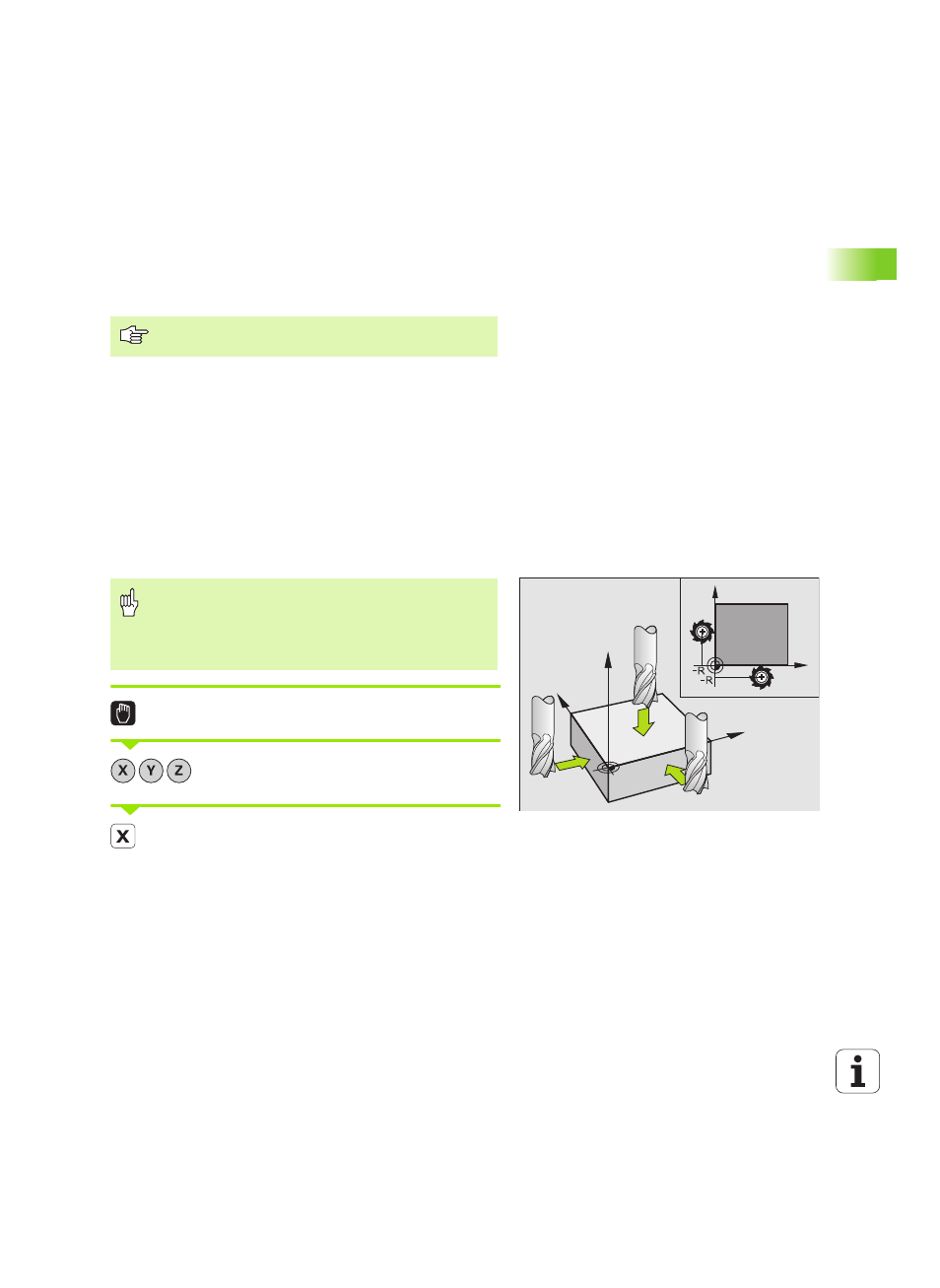

2.4 Determinazione dell’origine
(senza sistema di tastatura 3D)
Avvertenza
Nella determinazione dell’origine l’indicazione del TNC viene portata
sulle coordinate di una posizione nota del pezzo.
Operazioni preliminari
8 Serrare ed allineare il pezzo
8 Serrare l’utensile zero con raggio noto
8 Assicurarsi che il TNC visualizzi le posizioni reali
Impostazione dell’origine con i tasti di
movimentazione assi
Selezionare il modo operativo FUNZIONAMENTO MANUALE
Spostare l’utensile con precauzione fino a sfiorare il
pezzo
Selezionare l’asse
Determinazione dell’origine con il sistema di tastatura 3D:
vedere Manuale d’uso "Cicli di tastatura"
Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata, si
deve sovrapporvi un lamierino di spessore d noto. Per
l'origine si dovrà inserire in questo caso un valore
maggiorato di d.
Y
X
Z
X
Y
