HEIDENHAIN TNC 320 129
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane

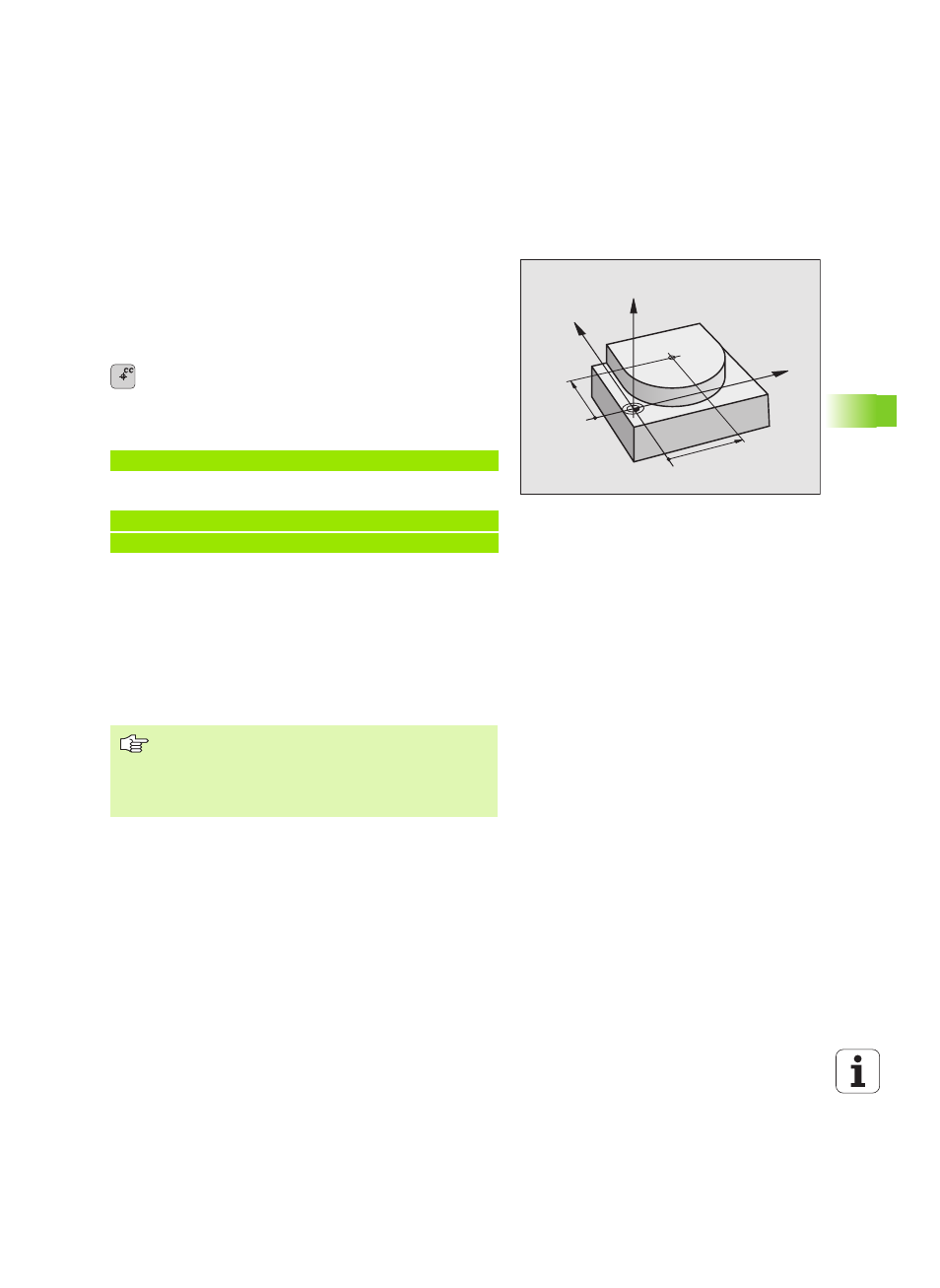

Centro del cerchio CC
Per le traiettorie circolari che vengono programmate con il tasto C
(Traiettorie circolari C) occorre definire il centro del cerchio. A tale
scopo
„ introdurre le coordinate cartesiane del centro del cerchio, o
„ confermare l’ultima posizione programmata, oppure
„ confermare le coordinate con il tasto "CONFERMA DELLA
POSIZIONE REALE".
8 Coordinate CC: Inserire le coordinate per il centro del
cerchio oppure
per confermare l’ultima posizione programmata: non
inserire alcuna coordinata
Esempi di blocchi NC
oppure
Le righe di programma 10 e 11 non si riferiscono alla figura di fianco
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione di
un altro centro di cerchio.
Inserimento incrementale del centro del cerchio CC
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all’ultima posizione dell’utensile
programmata.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Con CC si identifica una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo per le
coordinate polari.
CC
Z
Y
X
X
CC
Y
CC
