8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
u
re
8
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell’utensile (pos. di partenza) e
la superficie del pezzo
8
PROFONDITA’
Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo della scanalatura
8
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
8
PROFONDITA’ DI ACCOSTAMENTO
Q202 (in valore
incrementale): quota di cui l'utensile viene accostato
complessivamente con un moto alternato nell'asse
del mandrino
8
TIPO DI LAVORAZIONE
(0/1/2) Q215: definizione del tipo
di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
8
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo
8
2ª DISTANZA DI SICUREZZA
Q204 (in valore
incrementale):
coordinata Z che esclude una collisione tra l’utensile e
il pezzo (il dispositivo di serraggio)
8
CENTRO 1º ASSE
Q216 (in valore assoluto): centro della
scanalatura, nell’asse principale del piano di lavoro
8
CENTRO 2º ASSE
Q217 (in valore assoluto): centro della
scanalatura, nell’asse secondario del piano di lavoro
8
DIAMETRO CERCHIO PRIM.
Q244: inserire il diametro del
cerchio primitivo
8
LUNGHEZZA 2º LATO
Q219: inserire la larghezza della
scanalatura; se la larghezza è uguale al diametro
dell'utensile, il TNC esegue solo la sgrossatura
(fresatura di asole)
8
ANGOLO DI PARTENZA
Q245 (in valore assoluto): inserire
l'angolo polare del punto di partenza
Con il parametro macchina suppressDepthErr si imposta
se il TNC deve emettere un messaggio d’errore (on)
oppure no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
X
Z

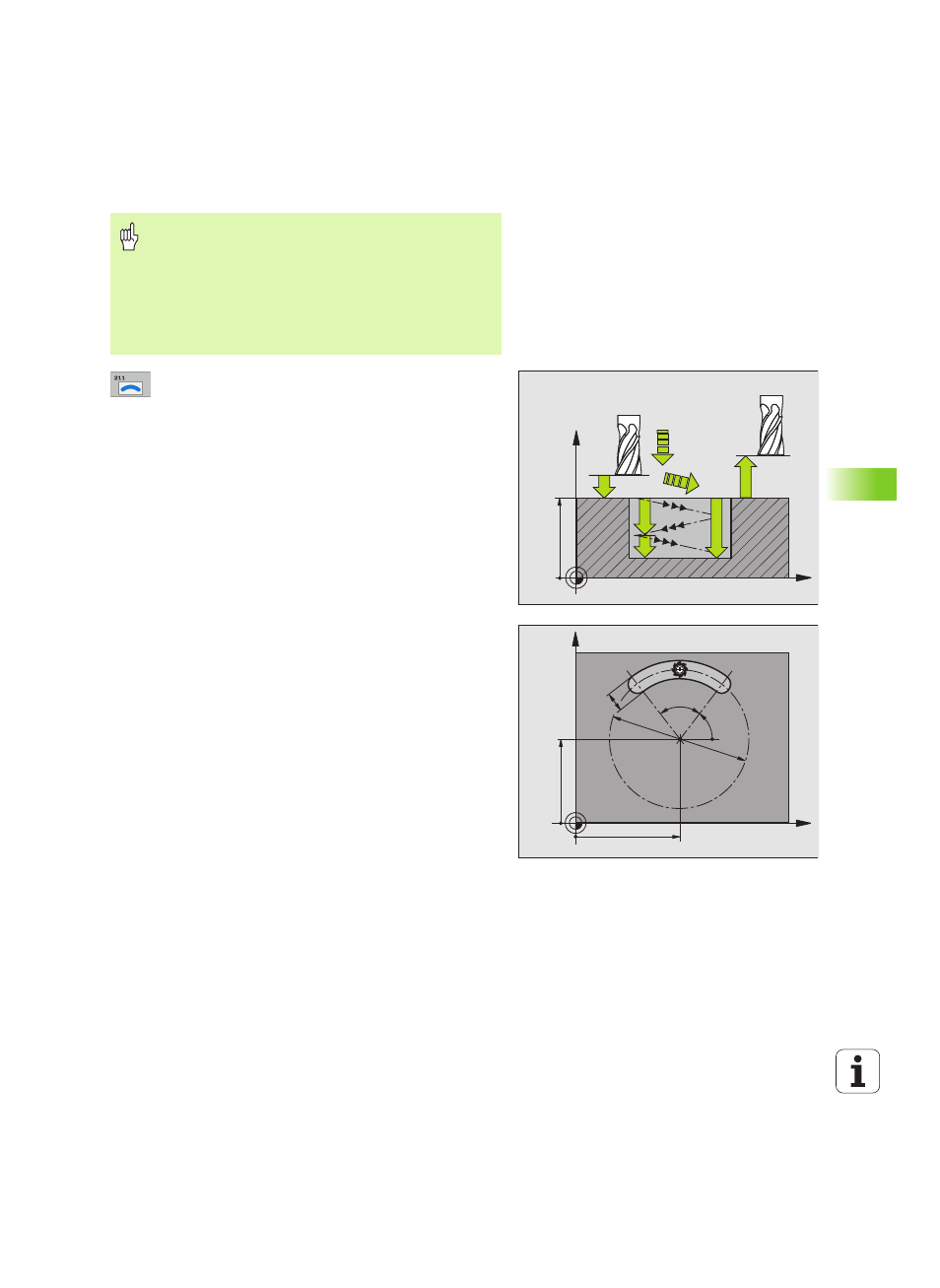

Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
