422 13 Cicli di tastatura nei modi operativi MANUALE e VOLANTINO ELETTRONICO
13.2 Calibr
azione del sist
ema di tastat
ur
a digitale

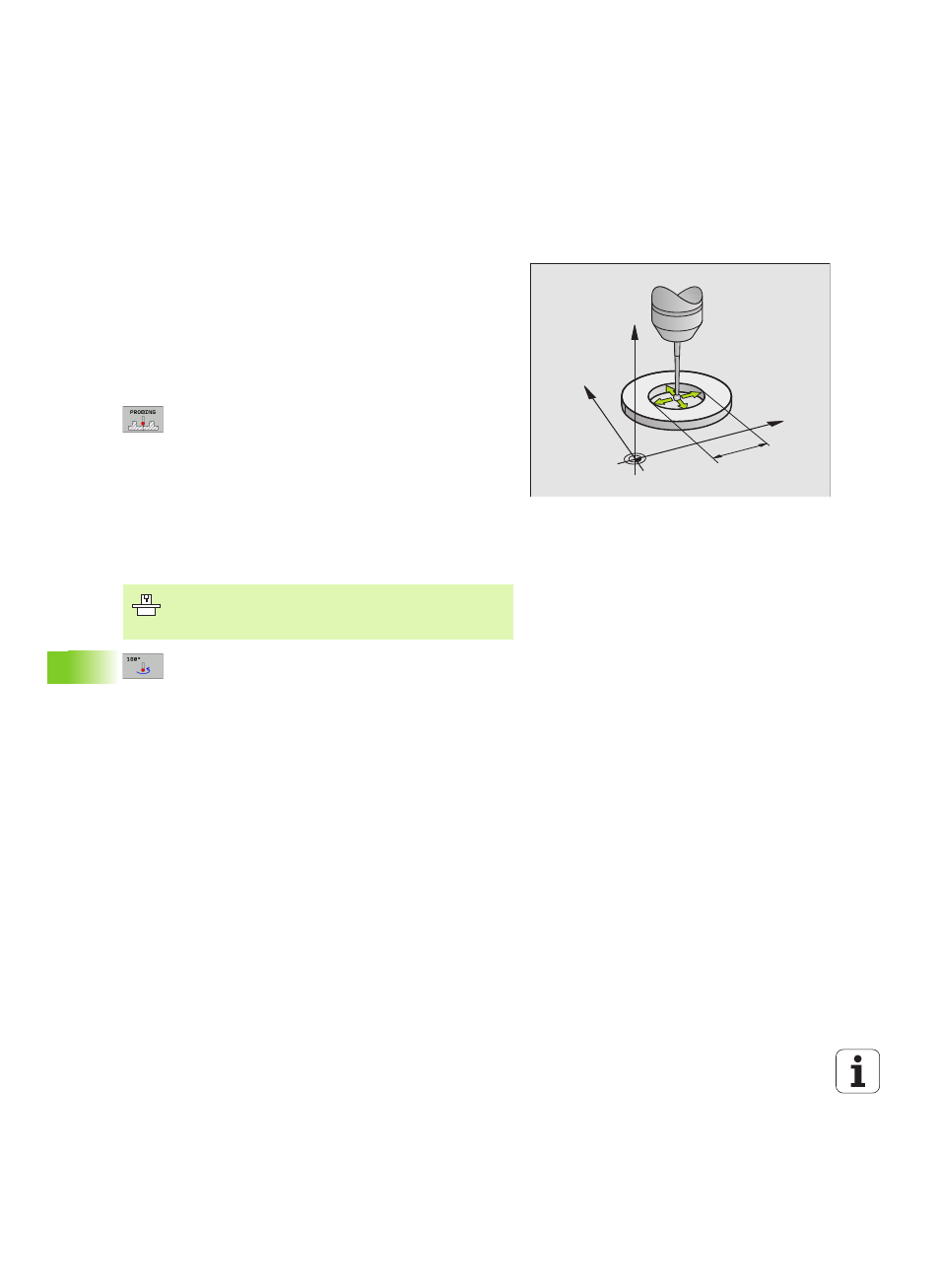

Calibrazione del raggio efficace e
compensazione dell’offset centrale del tastatore
Di norma l’asse del tastatore non coincide esattamente con l’asse del
mandrino. La funzione di calibrazione rileva questo offset tra l'asse del
tastatore e l'asse del mandrino e lo compensa per via matematica.
Nella calibrazione dell'offset centrale il TNC ruota il tastatore 3D di
180°.
Nella calibrazione manuale procedere come segue:
8 Nel modo operativo MANUALE posizionare la sfera di tastatura nel
foro dell'anello di regolazione
8 Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e l'offset del tastatore:
premere il softkey CAL. R
8 Inserire il raggio dell’anello di regolazione
8 Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasterà una posizione del foro
in ogni direzione assiale e ne calcolerà il raggio
efficace della sfera di tastatura
8 Se si desidera terminare la funzione di calibrazione
premere il softkey END
8 Determinazione dell'offset centrale della sfera di
tastatura: premere il softkey 180°. Il TNC ruota il
tastatore di 180°
8 Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l'offset centrale
del tastatore
Y
X
Z
10
Per la determinazione dell'offset centrale il TNC deve
essere opportunamente predisposto dal Costruttore della
macchina. Consultare il Manuale della macchina!
