HEIDENHAIN TNC 320 431
13.5 Misur
azione di pezzi co
n sist
emi di tastat
ur
a 3D
Determinazione dell’angolo tra l’asse di
riferimento dell’angolo e un bordo del pezzo
8 Selezione della funzione di tastatura: premere il
softkey PROBING ROT
8 ANGOLO DI ROTAZIONE: annotare l’ANGOLO DI
ROTAZIONE visualizzato se la rotazione base
effettuata deve essere ripristinata in un secondo
momento
8 Effettuare la rotazione base rispetto al lato da
confrontare |¦F=FF˜‡ phzFm’"«apmF˜zp’a«apmF˜
p*da„¤"˜=Fd˜zF««p‡:˜z"V˜T¢T}
8 Con il softkey PROBING ROT richiamare la
visualizzazione dell’angolo tra l’asse di riferimento
dell’angolo e il bordo del pezzo quale ANGOLO DI
ROTAZIONE
8 Disattivare la rotazione base o ripristinare la rotazione
base originale
8 impostare l’ANGOLO DI ROTAZIONE sul valore
annotato

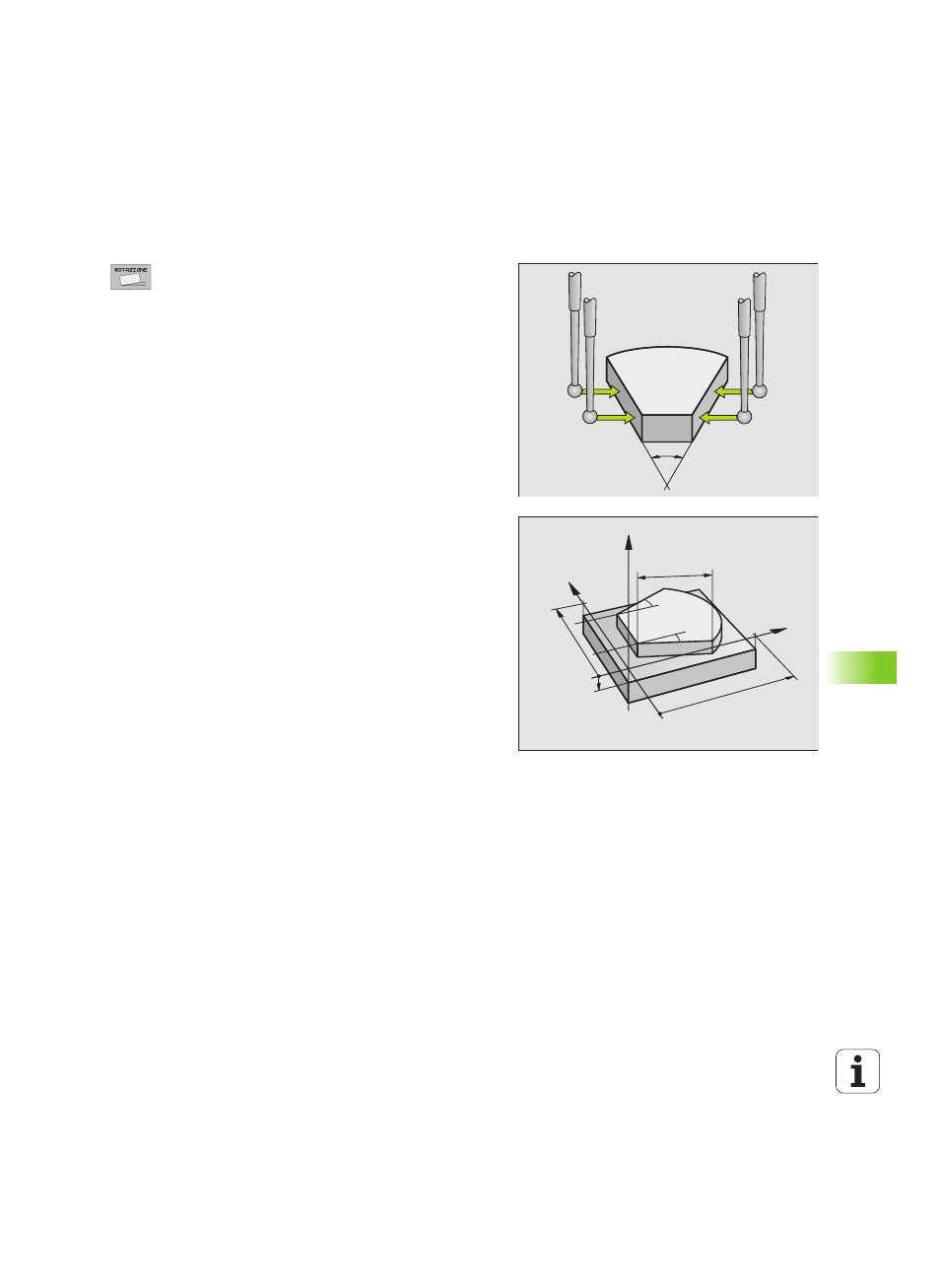

Determinazione dell’angolo tra due bordi del pezzo
8 Selezione della funzione di tastatura: premere il softkey PROBING
ROT
8 ANGOLO DI ROTAZIONE: annotare l’angolo di rotazione
visualizzato, se la rotazione base effettuata deve essere ripristinata
in seguito
8 Effettuare la rotazione base rispetto al primo lato |¦F=FF˜
‡ phzFm’"«apmF˜zp’a«apmF˜p*da„¤"˜=Fd˜zF««p‡:˜z"V˜T¢T}
8 Tastare anche il secondo lato come per una rotazione base, senza
impostare l’ANGOLO DI ROTAZIONE su 0!
8 Con il softkey PROBING ROT chiamare la visualizzazione dell’angolo
PA tra i bordi del pezzo quale ANGOLO DI ROTAZIONE
8 Per disattivare la rotazione base o ripristinare la rotazione base
originale: impostare l’ANGOLO DI ROTAZIONE sul valore annotato
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
