188 8 Programmazione: Cicli
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

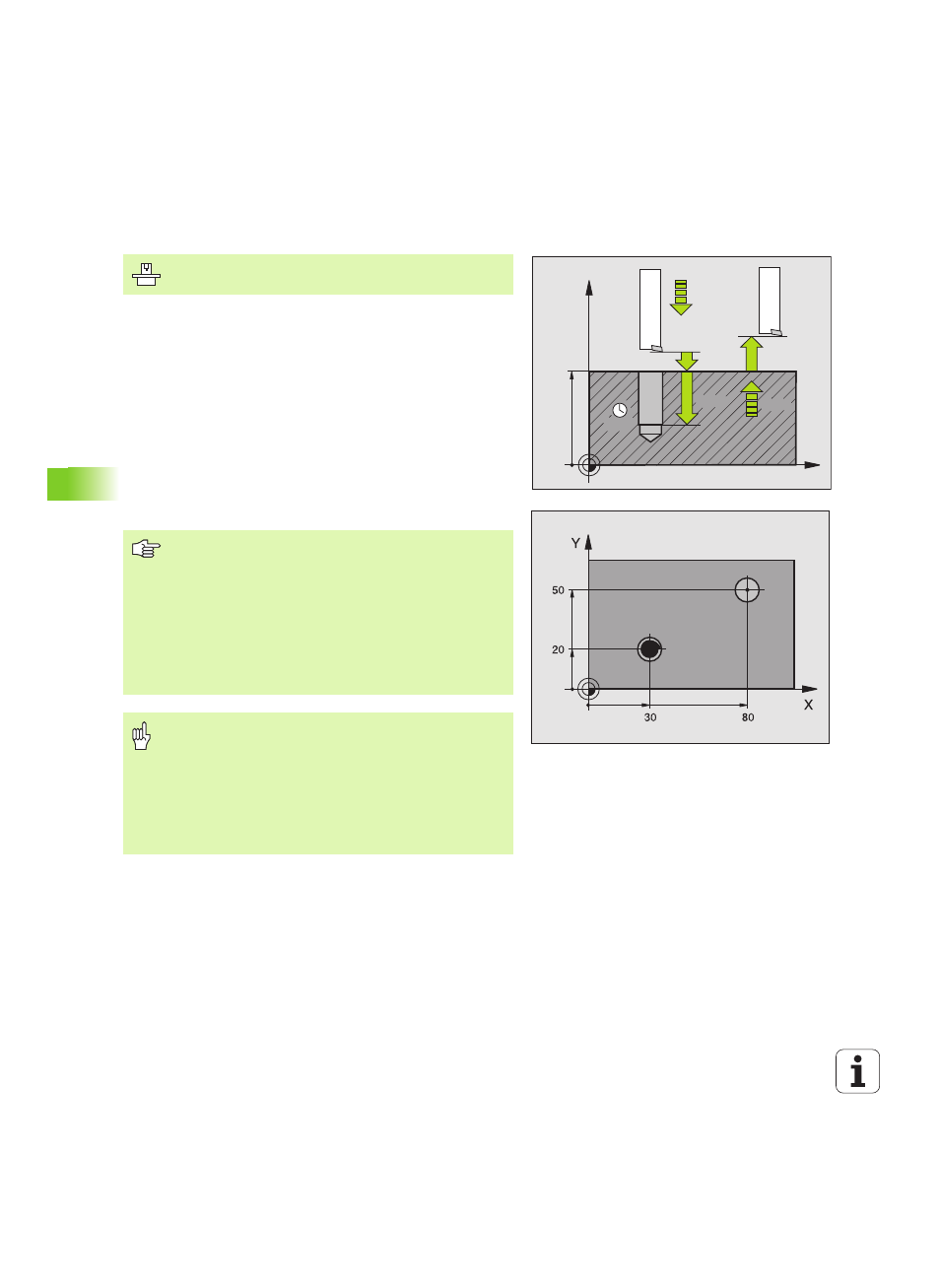

TORNITURA (Ciclo 202)
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’AVANZAMENTO DI FORATURA sino alla
PROFONDITÀ
3 Sul fondo del foro l’utensile sosta, se programmato, con il
mandrino in funzione per eseguire la spoglia
4 Successivamente il TNC orienta il mandrino sulla posizione definita
nel parametro Q336
5 Se si seleziona il disimpegno, il TNC disimpegna l'utensile nella
direzione programmata di 0,2 mm (valore fisso)
6 Successivamente il TNC porta l’utensile con VELOCITA’ DI
AVANZAMENTO RITORNO alla DISTANZA DI SICUREZZA e da lì,
se programmato, con FMAX alla 2ª DISTANZA DI SICUREZZA. Se
Q214=0 il ritiro ha luogo lungo la parete del foro X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
La macchina e il TNC devono essere predisposti dal
Costruttore.
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Alla fine del ciclo il TNC ripristina lo stato del refrigerante e
del mandrino, attivo prima della chiamata del ciclo.
Con il parametro macchina suppressDepthErr si imposta
se il TNC deve emettere un messaggio d’errore (on)
oppure no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
