HEIDENHAIN TNC 320 35
1
.4 V
isualizzazioni di stat
o Posizioni e coordinate
Informazioni relative agli utensili

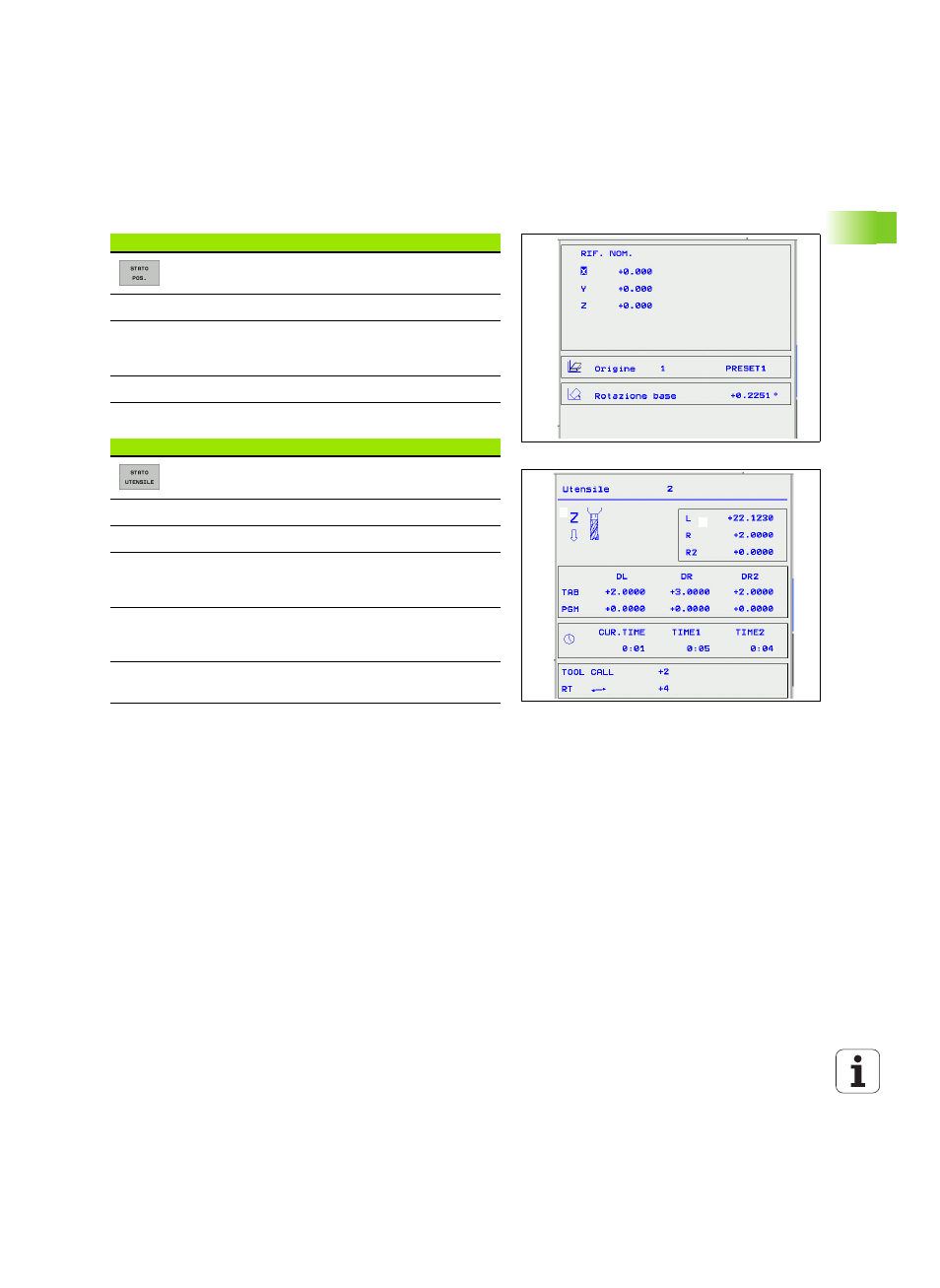

Softkey Assegnazione Significato
1 Tipo di posizione visualizzata, p. es.,
Posizione reale
2 Visualizzazione della posizione
3 Numero dell’origine attiva dalla
tabella Preset (funzione non
disponibile sul TNC 320)
4 Angolo della rotazione base
Softkey Assegnazione Significato
1 „ Visualizzazione T: numero e nome
utensile
2 Asse utensile
3 Lunghezza e raggio dell’utensile
4 Sovrametallo (valori delta) da TOOL
CALL (PGM) e dalla tabella utensili
(TAB)
5 Durata, durata massima (TIME 1) e
durata massima con TOOL CALL
(TIME2)
6 Visualizzazione dell’utensile attivo e
del (successivo) utensile gemello
4
1
3
2
3
2
5
1
4
6
