HEIDENHAIN TNC 320 253
8.4 Cicli per la definizi
one di sag
o
me di punti

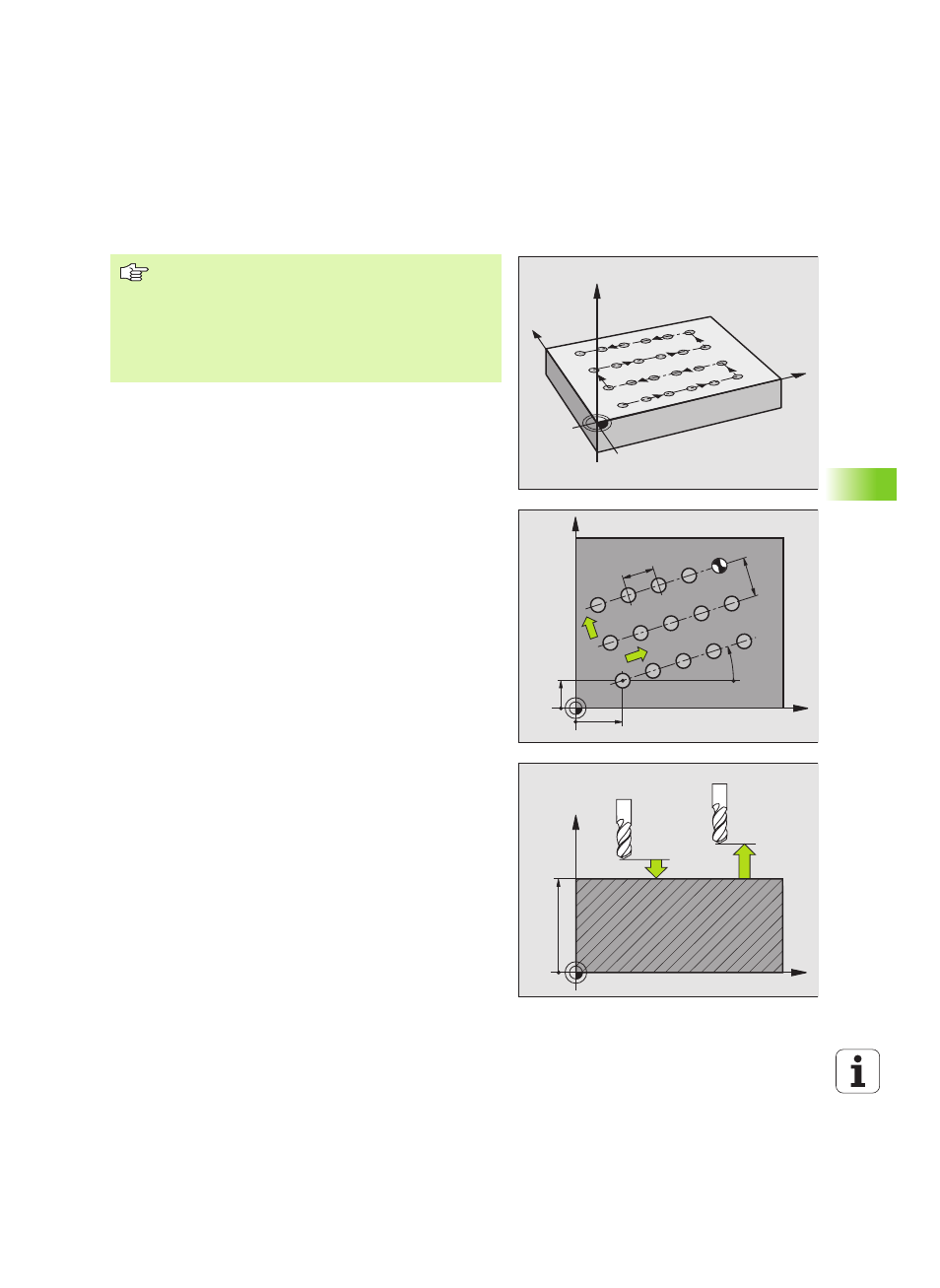

SAGOMA DI PUNTI SU LINEE (Ciclo 221)
1 Il TNC porta l’utensile dalla posizione attuale sul punto di partenza
della prima lavorazione
Sequenza:
„ 2. DISTANZA DI SICUREZZA (assi del mandrino)
„ Posizionamento sul punto di partenza del piano di lavoro
„ Posizionamento alla distanza di sicurezza sopra la superficie del
pezzo (asse mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l’utensile nella direzione
positiva dell’asse principale sul punto di partenza della lavorazione
successiva; l’utensile si trova alla DISTANZA DI SICUREZZA
(oppure alla 2ª DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni sulla prima linea; l'utensile si trova sull'ultimo punto
della prima linea
5 Il TNC sposta quindi l'utensile sull'ultimo punto della seconda linea
ed esegue la lavorazione
6 Da lì il TNC sposta l'utensile in direzione negativa dell'asse
principale sul punto di partenza della lavorazione successiva
7 Questi passi (6) si ripetono fino alla conclusione di tutte le
lavorazioni della seconda linea
8 Il TNC sposta quindi l'utensile sul punto di partenza della linea
successiva
9 Con un movimento alternato verranno lavorate tutte le altre linee
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Da osservare prima della programmazione
Il ciclo 221 è DEF attivo, quindi chiama automaticamente
l'ultimo ciclo di lavorazione definito
Se uno dei cicli di lavorazione da 200 a 209, da 212 a 215,
da 265 a 267 viene combinato con il ciclo 221, sono valide
la DISTANZA DI SICUREZZA, la superficie del pezzo e la 2ª
DISTANZA DI SICUREZZA del ciclo 221.
