HEIDENHAIN TNC 320 33
1
.4 V
isualizzazioni di stat

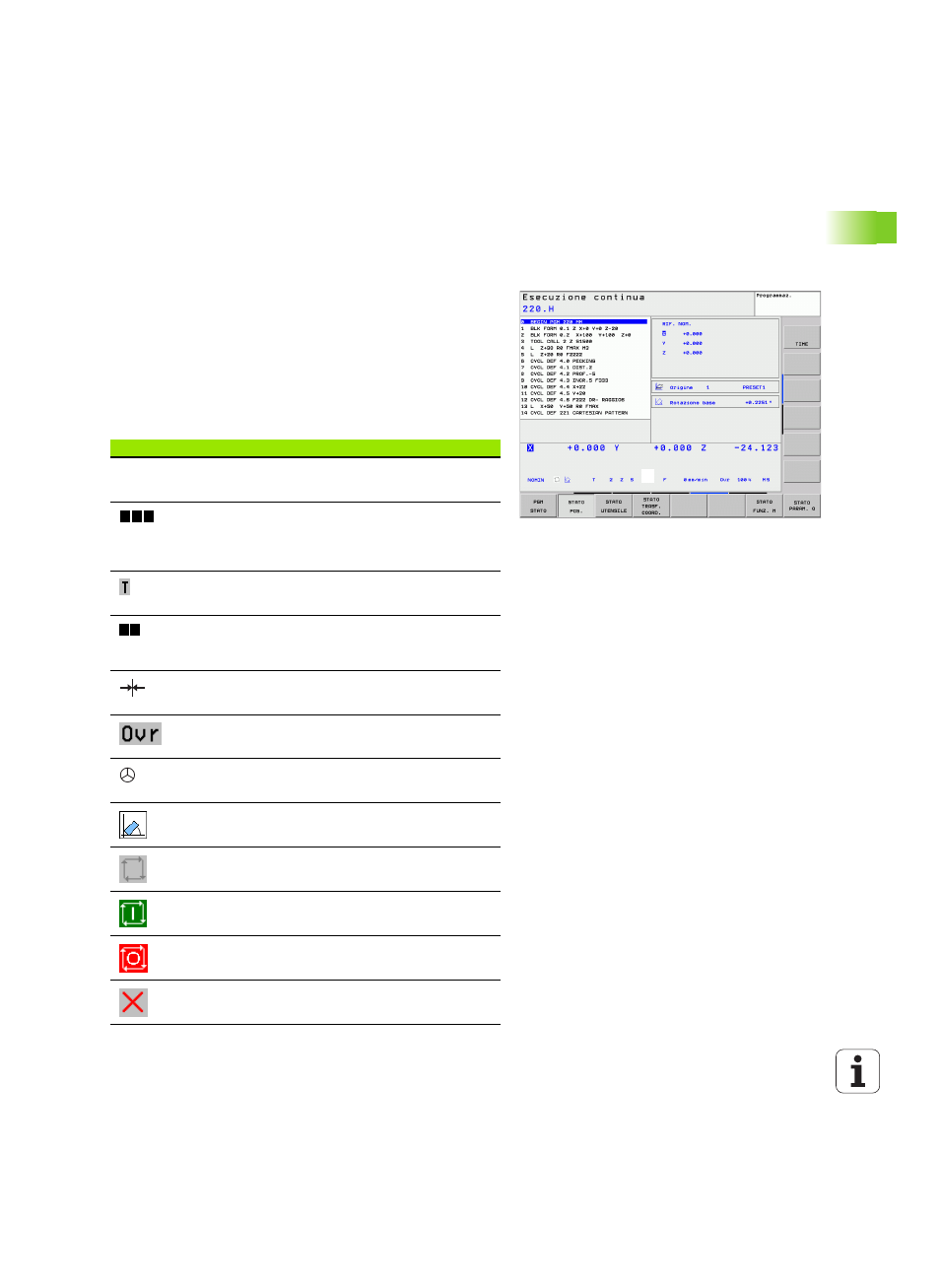

o 1.4 Visualizzazioni di stato
Visualizzazione di stato "generale"
La visualizzazione di stato generale 1 informa sullo stato attuale della
macchina. Essa compare automaticamente nei modi operativi
„ Esecuzione singola e Esecuzione continua, salvo non sia selezionata
esclusivamente la funzione di visualizzazione "Grafica" e nel
„ Posizionamento con inserimento manuale.
Nei modi operativi Manuale e Vol. Elettronico la visualizzazione di stato
compare nella finestra grande.
Informazioni della visualizzazione di stato
Simbolo Significato
Coordinate reali o nominali della posizione attuale
Assi della macchina; gli assi ausiliari vengono indicati
con lettere minuscole. L’ordine di successione e il
numero di assi vengono definiti dal Costruttore della
macchina. Consultare il Manuale della macchina
Numero di utensile T
L’indicazione dell’avanzamento in pollici corrisponde
alla decima parte del valore effettivo. Numero giri S,
avanzamento F, funzione attiva ausiliaria M
Asse bloccato
Impostazione override percentuale
Asse spostabile con il volantino
Spostamento assi in relazione alla rotazione base
nessun programma attivo
il programma è avviato
il programma è arrestato
il programma viene interrotto
1 1
REALE
X Y Z
F S M
