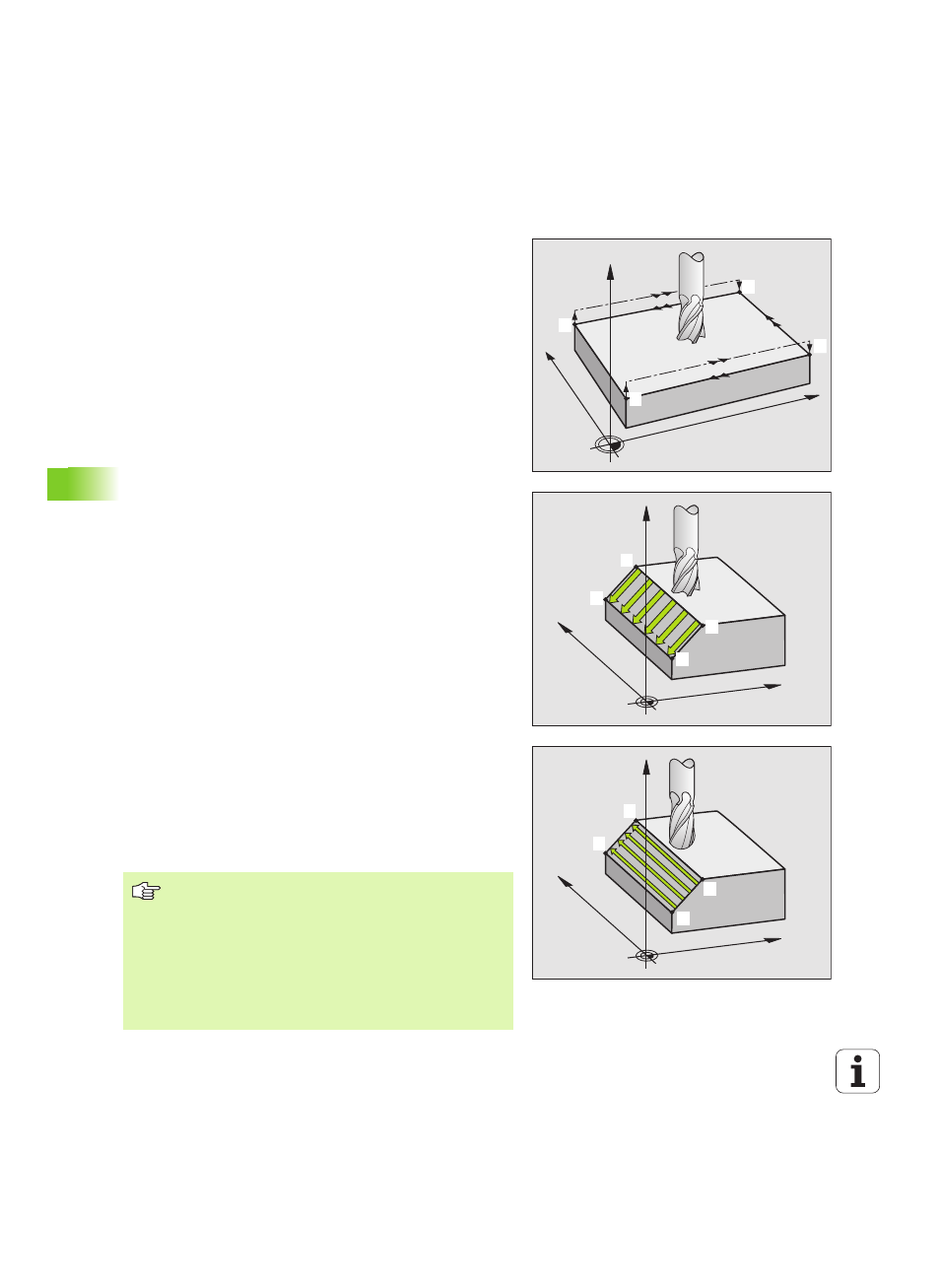

SUPERFICIE REGOLARE (Ciclo 231)
1
Il TNC posiziona l’utensile sul punto di partenza
1
partendo dalla
posizione attuale con un movimento lineare 3D
2
Successivamente l’utensile si porta, con l’AVANZAMENTO
FRESATURA programmato sul punto finale
2
3
Qui il TNC sposta l’utensile in rapido FMAX del diametro
dell’utensile in direzione positiva dell’asse del mandrino,
riportandolo quindi al punto di partenza
1
4
Sul punto di partenza
1
il TNC riporta l’utensile sull’ultimo valore Z
considerato
5
Successivamente il TNC sposta l’utensile in tutti e tre gli assi dal
punto
1
in direzione del punto
4
sulla linea successiva
6
In seguito il TNC posiziona l’utensile sul punto finale di questa
linea, calcolandolo dal punto
2
e dallo spostamento in direzione del
punto
3
7
La spianatura viene ripetuta fino al completamento della superficie
programmata
8
Alla fine il TNC posiziona l’utensile, spostandolo del suo diametro,
sul punto più alto programmato nell'asse del mandrino
Impostazione del taglio
Il punto di partenza e quindi la direzione di fresatura sono liberamente
selezionabili, poiché il TNC esegue i singoli tagli dal punto
1
al punto
2
e lo svolgimento complessivo procede dai punti
1
/
2
ai punti
3
/
4
. Il
punto
1
può essere definito su un qualsiasi spigolo della superficie da
lavorare.
Impiegando una fresa a candela la qualità della superficie può essere
ottimizzata:
Con un taglio a spinta (coordinata dell'asse del mandrino del punto
1
maggiore della coordinata dell'asse del mandrino del punto
2
) per
superfici poco inclinate.
Con un taglio a trazione (coordinata dell'asse del mandrino del punto
1
minore della coordinata dell'asse del mandrino del punto
2
) per
superfici poco inclinate
Per le superfici sghembe impostando la direzione del movimento
principale (dal punto
1
al punto
2
) in direzione della pendenza
maggiore.
Impiegando una fresa a raggio frontale la qualità della superficie può
essere ottimizzata:
Per le superfici sghembe impostando la direzione del movimento
principale (dal punto
1
al punto
2
) perpendicolarmente alla direzione
della pendenza maggiore
X
Y
Z
1
1
1
4
1
3
1
2
X
Y
Z
1
1
1
2
1
3
1
4
X
Y
Z
1
1
1
4
1
2
1
3
Da osservare prima della programmazione
Il TNC posiziona l'utensile dalla posizione attuale con un
movimento lineare 3 sul punto di partenza
1
. L'utensile
deve essere preposizionato in modo tale da escludere
qualsiasi collisione con il pezzo o i dispositivi di serraggio.
Il TNC sposta l'utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0
Utilizzare eventualmente una fresa con tagliente frontale a
taglio centrale (DIN 844).
