192 8 Programmazione: Cicli
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

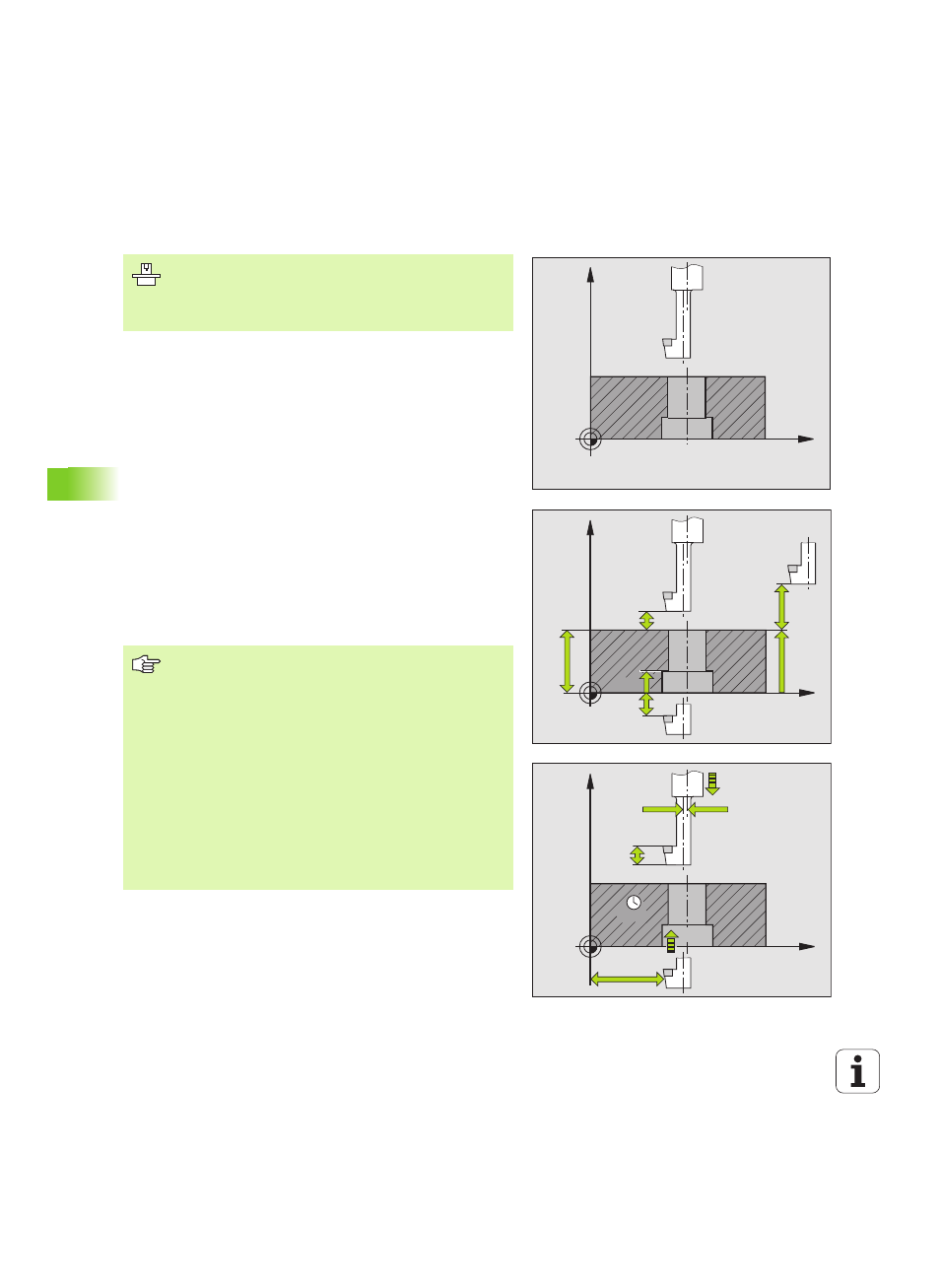

CONTROFORATURA INVERTITA (Ciclo 204)
Con questo ciclo si lavorano allargamenti presenti sul lato inferiore del
pezzo.
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 Successivamente il TNC orienta il mandrino sulla posizione 0° e
sposta l'utensile della quota di eccentricità
3 Successivamente l'utensile penetra con l'AVANZAMENTO DI
PREPOSIZIONAMENTO nel foro preforato finché il tagliente si
trova alla DISTANZA DI SICUREZZA al di sotto del piano inferiore
del pezzo
4 Il TNC riporta ora l'utensile al centro del foro, inserisce il mandrino
ed event. il refrigerante e avanza poi con l'AVANZAMENTO DI
LAVORAZIONE alla profondità dell'allargamento programmata
5 Se programmato l'utensile sosta sul fondo dell'allargamento, esce
dal foro, esegue un orientamento del mandrino e si sposta di
nuovo per la quota di eccentricità
6 Successivamente il TNC porta l'utensile con l'AVANZAMENTO DI
AVVICINAMENTO alla DISTANZA DI SICUREZZA e da lì, se
programmato, in rapido FMAX alla 2ª DISTANZA DI SICUREZZA.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
La macchina e il TNC devono essere predisposti dal
Costruttore.
Il ciclo opera solo con gli utensili di alesatura a taglio
inverso.
Da osservare prima della programmazione:
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro PROFONDITA' definisce la
direzione della lavorazione dell'allargamento. Attenzione:
con segno positivo l'allargamento viene eseguito in
direzione positiva dell'asse del mandrino.
Inserire la lunghezza dell'utensile in modo tale che non
venga quotato il tagliente, ma lo spigolo inferiore
dell'utensile alesatore.
Nel calcolo del punto di partenza dell'allargamento il TNC
tiene conto della lunghezza del tagliente dell'utensile
alesatore e dello spessore del materiale.
