HEIDENHAIN TNC 320 267
8.5 Cicli SL

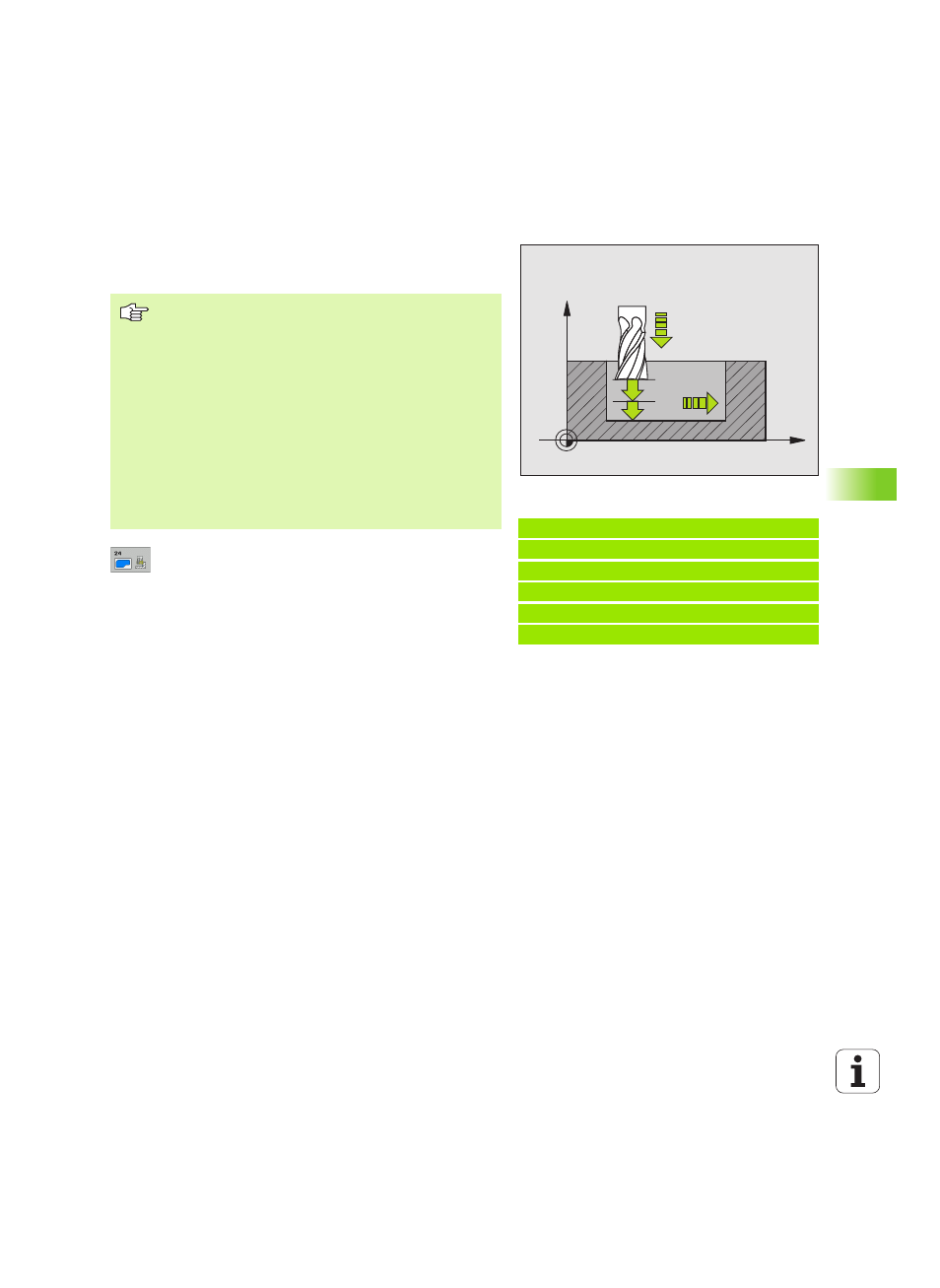

FINITURA LATERALE (Ciclo 24)
Il TNC avvicina l’utensile ai singoli segmenti di profilo su una traiettoria
circolare a raccordo tangenziale, finendo ogni segmento
separatamente.
8 SENSO ROT. ? ORARIO = -1 Q9:
Direzione di lavorazione:
+1:Rotazione in senso antiorario
–1: Rotazione in senso antiorario
8 PROFONDITA’ DI ACCOSTAMENTO Q10 (in valore
incrementale): quota dei singoli accostamenti
dell’utensile
8 AVANZAMENTO IN PROFONDITA’ Q11: avanzamento
dell’utensile durante la penetrazione
8 AVANZAMENTO SVUOTAMENTO Q12: Avanzamento in
fresatura
8 SOVRAM. FINITURA LATERALE Q14 (in valore
incrementale): sovrametallo per finiture ripetute;
programmando Q14 = 0 viene asportata la quota di
finitura residua
Esempio: Blocchi NC
61 CYCL DEF 24 FINITURA LATERALE
Q9=+1 ;SENSO DI ROTAZIONE
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=350 ;AVANZAMENTO SVUOT.
Q14=+0 ;SOVRAM. LATERALE
X
Z
Q11
Q12
Q10
Da osservare prima della programmazione
La somma tra QUOTA LATERALE (Q14) e raggio
dell’utensile di finitura deve essere inferiore alla QUOTA
LATERALE (Q3, ciclo 20) e il raggio dell’utensile di
svuotamento.
Anche per la lavorazione del ciclo 24 senza previo
svuotamento con il ciclo 22 vale il suddetto calcolo; in
questo caso il raggio dell’utensile di svuotamento assume
il valore "0".
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca. Il punto di partenza dipende dalle
condizioni di spazio nella tasca e dal sovrametallo
programmato nel ciclo 20.
