Asse Y 8
2.2.1 Pr
ofili piano XY (superficie frontale e lato post
e
rior
e) Arco di cerchio G172-/G173-Geo

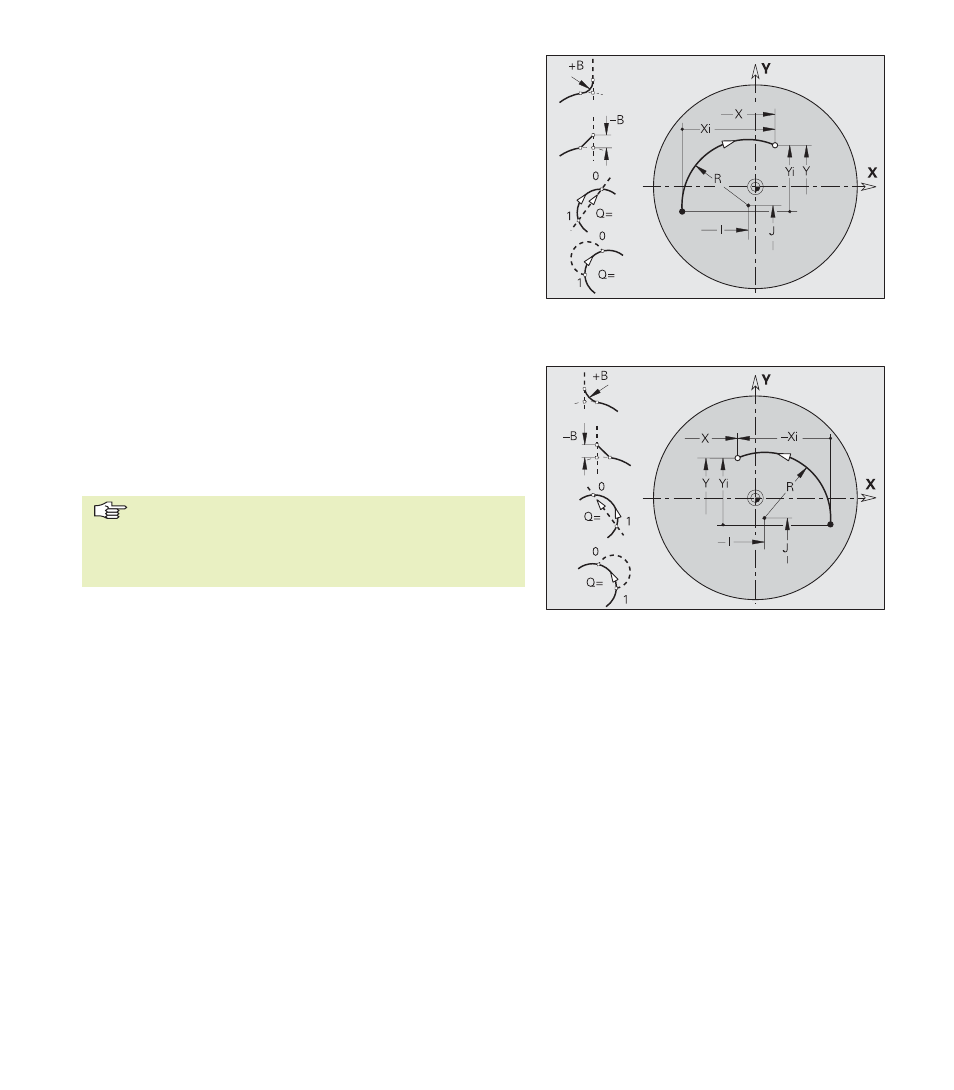

L'istruzione G172/G173 definisce un arco in un profilo del piano XY.
Il senso di rotazione risulta dalla grafica ausiliaria.
”Smusso/Arrotondamento B” definisce il passaggio al successivo
elemento del profilo. Programmare il punto finale teorico
dell'elemento del profilo se si indica uno smusso/arrotondamento.
”Selezione punto di intersezione Q” definisce il punto finale se il
percorso interseca un arco e il punto finale non è definito.
Parametri
X, Y:
Punto finale (X come quota raggio)
I, J: Centro (I=direzione X, J=direzione Y; I come quota raggio)
R: Raggio
Q: Selezione punto di intersezione – default: 0
■ Con passaggio su percorso:
Q=0: punto di intersezione vicino
Q=1: punto di intersezione lontano
■ Con passaggio su arco:
Q=0: punto di intersezione lontano
Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
Programmazione
■ X, Y: assoluta, incrementale, modale o ”?”
■ I, J: assoluta o incrementale
■ Il punto finale non deve essere il punto di partenza
(nessun cerchio).
G172
G173
