HEIDENHAIN CNC-PILOT 4290 19
2.2.2 Pr
ofili piano
Y
Z
(vista dall'alt
o
)
Rettangolo G385-Geo

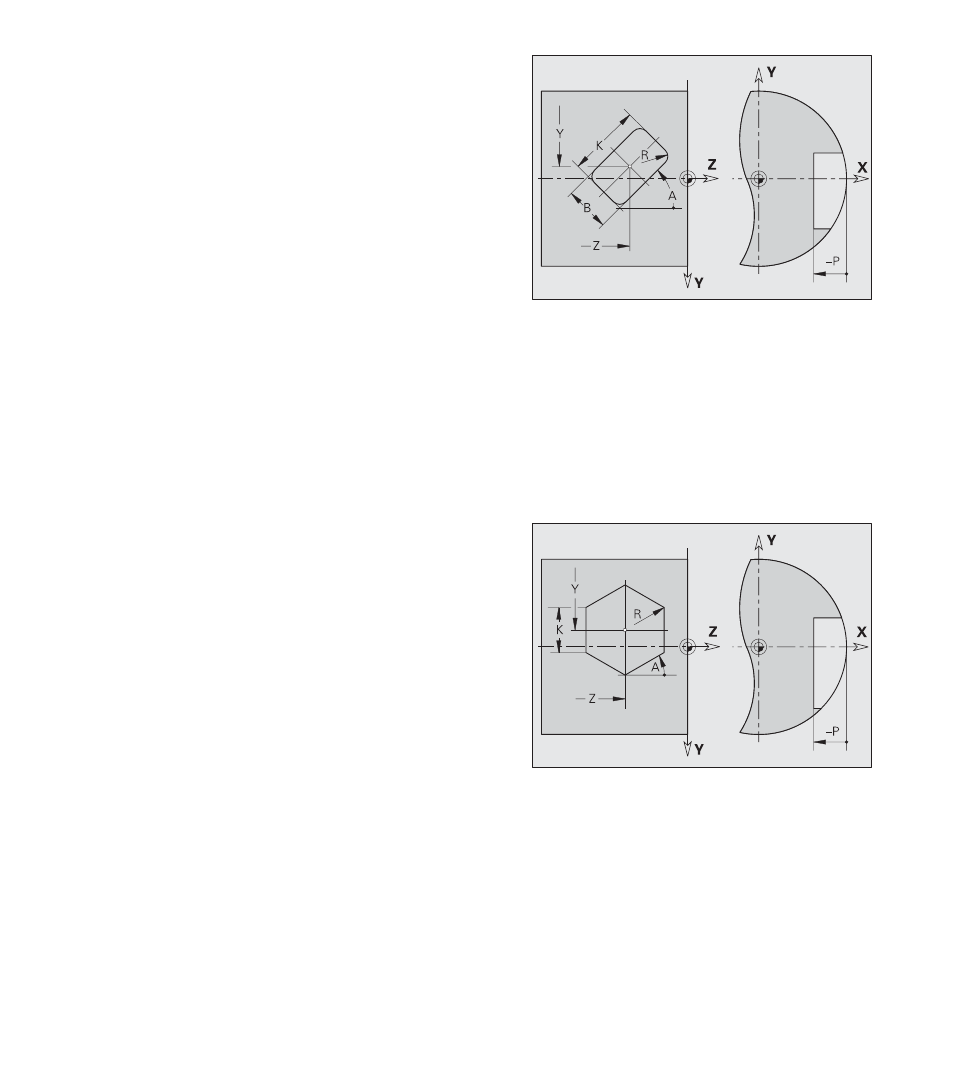

L'istruzione G385 definisce un rettangolo nel piano YZ.
Parametri
Y, Z:
Centro rettangolo
X: Diametro di riferimento
■ Nessuna immissione: ”X” da identificativo sezione
■ ”X” da G385 sovrascrive ”X” da identificativo sezione
K: Lunghezza rettangolo
B: Larghezza (altezza) rettangolo
R: Smusso/Raccordo – default: 0
■ R>0: raggio raccordo
■ R<0: larghezza smusso
A: Angolo asse longitudinale rettangolo (riferimento: asse Z
positivo) – default: 0°
P: Profondità tasca – Nessuna immissione: ”P” da G308
Poligono regolare G387-Geo
L'istruzione G387 definisce un poligono regolare nel piano YZ.
Parametri
Y, Z:
Centro poligono
X: Diametro di riferimento
■ Nessuna immissione: ”X” da identificativo sezione
■ ”X” da G387 sovrascrive ”X” da identificativo sezione
K: Lunghezza lato
■ K>0: lunghezza lato
■ K<0: diametro interno
A: Angolo di un lato del poligono (riferimento: asse Z positivo)
– default: 0°
R: Smusso/Raccordo – default: 0
■ R>0: raggio raccordo
■ R<0: larghezza smusso
P: Profondità tasca – Nessuna immissione: ”P” da G308
Q: Numero lati (Q ‡ 3)
